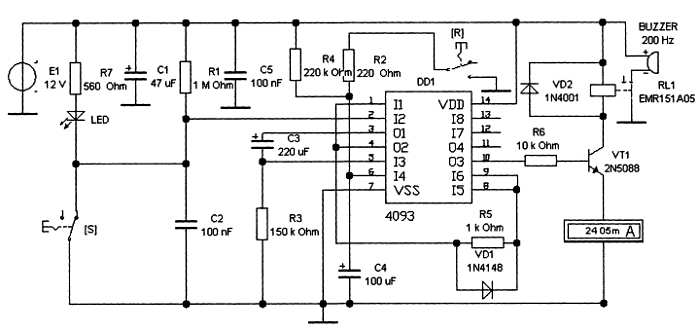

Питание устройства осуществляется от источника постоянного напряжения 6…15 В. (Эти величины должны быть согласованы с параметрами светоизлучающего диода.) В модели использована батарея Е1 на 12 В.
Для наблюдения работы устройства в режиме сигнализатора включаем моделирование, затем переводим выключатель питания [Space] в нижнее положение и, последовательно нажимая клавишу [S], уменьшаем сопротивление датчика (как бы заливаем его водой).
В некотором положении [S] стрелки на светоизлучающем диоде «зачернятся» (это анимация его горения — см. рис. 110, а). Дополнительно можно параллельно поднимать чувствительность, нажимая клавиши Shift+[R]. Обратные процедуры приведут к погасанию индикатора.
Спецификация компонентов, использованных
Технические характеристики устройства
Номинальное напряжение питания… 6…15 В
Ток нагрузки… 75 мА
Размер печатной платы… 30x45 мм
Общий вид устройства показан на рис. 110.
Рассмотренные устройства могут быть снабжены дополнительными исполнительными органами и датчиками. Например, в модели на рис. 111 это электромагнитное реле (Rele) и двигатель (М), в качестве которых использованы электромагнитное реле и двигатели из библиотеки программы. Диод VD2 служит для защиты транзисторов и от повторных срабатываний реле, а резистор R9 для подбора совместного режима работы усилителя и реле. В реальном устройстве потребуется подобрать соответствующее по чувствительности реле с необходимой коммутируемой мощностью. Для решения ряда задач можно также рекомендовать специальные исполнительные элементы.

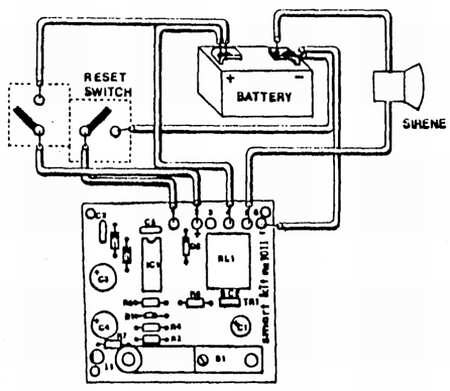

Этот блок, собирается по аналогичной схеме (рис. 112).
Рис. 112. Исполнительный элемент Мастер КИТ NK146
Технические характеристики исполнительного элемента
Номинальное напряжение питания… 6-15 В
Управляющее напряжение… 3-12 В при токе >5 мА
Коммутируемый ток нагрузки… 6 А при 220 В
Размер печатной платы… 32x25 мм
Внимание! При переходе от устройств с батарейным питанием к устройствам, которые питаются от электросети напряжением 220 В, строго соблюдайте правила электробезопасности при монтаже, наладке и эксплуатации.
Двигатель М в модели использован для демонстрации ее работоспособности: при срабатывании датчика перекидной контакт реле подключает двигатель к источнику Е2 и он начинает «работать». Вольтметр V играет роль тахометра (RPM — Revolution Per Minute — обороты в минуту). Условно 1 вольту соответствует 1 оборот вала в минуту (моделирование двигателя было описано ранее: см. рис. 100).
Сборка и наладка устройства не представляет особого труда и рекомендуется начинающим радиолюбителям. Нет сомнений, что Ваша работа увенчается успехом, и «Умная электроника» охранит Вас от негаданных потопов, перегревов или вовремя напоит страждущих.
Рассмотренная модель и конкретное изделие далее могут самостоятельно дорабатываться. Например, при автоматическом поливе цветов надо поэкспериментировать с датчиками, работающими во влажном грунте, и т. д. Вообще же, приведенная схема является базовой для целой группы полезных устройств бытовой автоматики. Все они собираются по однотипной схеме на плате А401 и отличаются лишь входным первичным преобразователем информации («датчиком» или «сенсором») и, соответственно, несколькими компонентами, служащими для согласования датчиков с усилителем сигнала. Поэтому ограничимся лишь их кратким описанием.
Технические
Номинальное напряжение питания… 6-15 В
Ток нагрузки… 75 мА
Размер печатной платы… 30x45 мм
За более подробными сведениями необходимо обратиться к технической документации, которой сопровождается каждый комплект Мастер КИТ. Помимо уровня воды часто требуется контролировать или регулировать ее температуру. Для этих целей предназначено термореле.
Термореле (рис. 113, а) предназначено для управления различными исполнительными устройствами (электронагреватель, вентилятор и т. д.) для поддержания заданной температуры в некотором объеме.
Например, если поместить «термодатчик» в бак с водой, то «термореле» будет управлять включением/выключением электронагревательных приборов, тем самым, поддерживая определенную температуру воды. При токе нагрузки более 75 мА в качестве исполнительного устройства необходимо использовать электромагнитное реле (в комплект набора не входит), параметры которого должны соответствовать коммутируемому току нагрузки. Датчиком температуры служит «терморезистор» NTC73103/4,7 кОм. Температурный диапазон регулирования составляет: 20…120 °C.
Удобным дополнением к рассматриваемым системам домашней автоматики является минитаймер.
Рис. 113. Устройства домашней автоматики:
а — термореле Мастер КИТ NM4016; б — минитаймер NM4011
Этот миниатюрный таймер (рис. 113, б) предназначен для формирования сигналов задержки включения/выключения исполнительного устройства. Такой таймер можно использовать, например, для включения/выключения проекционной лампы при печати фотографий и т. д. Таймер имеет регулировку времени задержки и индикатор состояния исполнительного устройства, максимальный ток которого не должен превышать 75 мА. При токе нагрузки более 75 мА необходимо использовать промежуточное электромагнитное реле (в комплект набора не входит), параметры которого должны соответствовать коммутируемому току нагрузки.
Датчиком служит специальная тактовая кнопка, а регулировка времени выдержки выполняется «подстроенным» резистором. Для получения больших задержек емкость рабочего конденсатора увеличена и составляет 470 мкФ.
Миниатюрный сенсорный выключатель (рис. 114) предназначен для включения исполнительных устройств (электронных игрушек, настольных ламп, бытовой техники и т. д.) легким прикосновением к сенсорному датчику.
Рис. 114. Сенсорный выключатель Мастер КИТ NM4013
Выключатель имеет индикатор срабатывания. Небольшие габаритные размеры и надежность позволяют устанавливать датчик в любом удобном месте, удаленном от исполнительного устройства. При токе нагрузки более 75 мА в качестве исполнительного устройства необходимо использовать электромагнитное реле (в комплект набора не входит), параметры которого должны соответствовать коммутируемому току нагрузки.
