Jts=2*(Jt+at*at*(St))..
# Момент инерции прямоугольника по Х-Х со смещенным центром.
.ap=z-(h/2).. # Смещение центра прямоугольника относительно Ц.Т. трапеции.
Jps=Jp+ap*ap*Sp.. Момент инерции прямоугольника по Х-Х со смещенным центром.
.jx=Jps+Jts.. # Момент инерции трапеции по оси ХХ.

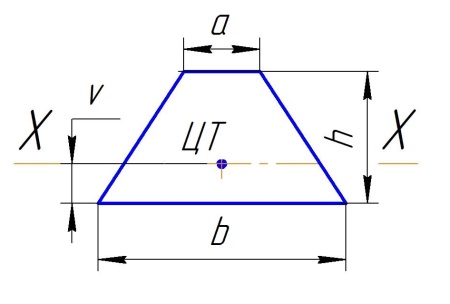

Ось ХХ трапеции смещена относительно оси ХХ шестигранника на величину V или z.
Jtz – Момент инерции трапеции по оси смещенной на величину V.
Jtz= jx + V*V*s..
Jse= Jtz+ Jtz..
Wse=Jse*2/d.. Момент сопротивления изгибу шестигранника по оси ХХ.
.rm=sqrt(Jse/(s+s))… Радиус инерции оси Х-Х.
Контрольные цифры:
Вписанный диаметр ( размер под ключ ) d = 86,60254038..
Описанный диаметр do = 100..
Площадь шестигранника = 6495,190528..
Запись программы в Excel.
Смотри открытый и закрытый листы Е 26.. ( Скачать из приложения ).
В колонке «Е»расчет промежуточных величин.
Расчет произвольного сечения
Расчет параметров произвольного сечения – эта программа весьма востребована при расчете на прочность разных, особенно сварных, конструкций. Программа часто применяется на практике.
Рис. Приваренный двутавр.
….
….
Для примера: Двутавр № 10 .. Н=100 мм В= 55 мм. Wx= 39,7 куб.см.
Приварен к стальной стенке двумя швами L = 50 мм. Катет шва 10 мм.
Нагружен моментом М=100 кгс*метр.. М=10000 кгс*см..
Рекомендуется с каждего конца шва по 10 мм не учитывать в расчете, так как концы швов низкого качества.
Эфективное сечение шва = 0,7 от катета шва. И так имеем два шва с расчетными: длиной = 30мм.
С сечением 7 мм. Площадь сечения шва S = 210 кв.мм. Растояние по осям швов А=107 мм.
По программе Е_27 находим момент инерции швов; Jх = 1203860 мм в четвертой.
Программа определяет положение центра тяжести комплекса расчетных элементов.
Расчитаем величину растояния от центра тяжести до максимально удаленного от Ц.Т. элемента –
Обозначим максимальное растояние как «Y». Тогда Wx= Jх/Y..
Jх = 120,3860 см в четвертой. Wx=21120,35 куб.мм. Wx=21,12035 куб.см.
Напряжение в металле шва В=М/W.. В=10000/21,12035.. В= 473,48 кгс/кв.см.
Напряжение для шва вполне допустимое.
Напряжение изгиба в металле двутавра: В=М/W.. В=10000/39,7.. В= 251,9 кгс/кв.см.
Напряжение в металле двутавра низкое..
Если только два шва – то этого расчета достаточно. Если есть еще швы – то
Центр тяжести и Yмах будут изменяться. Программа расчитана на добавление девяти элементов, что
для практических расчетов вполне достаточно. Расчет можно закончить на любом по счету элементе.
На колонку «Е»можно не обращать внимания – там выводятся промежуточные результаты.
Расчет рекомендуется повторить не менее трех раз – часто бывают незаметные ошибки ввода данных.
Внимание – центр тяжести сместился при добавлении шва. Для нахождения момента сопротивления нужно найти максимальное растояние от центра тяжести системы до внешнего края системы «Y мах». W = J / Y мах…
,,,,
Заданное произвольное сечение представим как набор элементарных прямоугольников.
Вспомогательную ось Хv-Хv расположим по нижней грани самого нижнего прямоугольника.
Для первого этапа необходимо взять самый нижний прямоугольник фигуры.
Далее берем следующий по расположению по высоте нижнего края прямоугольник.
Определяем площадь, расстояние центра тяжести от оси Хv-Хv и
момент инерции первого прямоугольника. Формула [ 1 ].
Определяем площадь, расстояние центра тяжести от оси Хv-Хv и
момент инерции второго прямоугольника.
Находим расстояние центра тяжести системы двух прямоугольников от оси Хv-Хv.
Ось Х-Х проходит через центр тяжести системы из друх прямоугольников.
Находим момент инерции каждого прямоугольника относительно оси Х-Х
проходящей через общий центр тяжести. Формула [ 2 ].
Находим общий для системы момент инерции и общую площадь.
Определяем растояния от Ц.Т. крайних верхних и нижних точек системы.
Находим моменты сопротивления изгибу по верхней и по нижней граням системы.
Запишем результаты.
Рассчитанную систему принимаем как первый прямоугольник.
Добавляем еще один прямоугольник и повторяем выше приведенный расчет.
Расчеты ведем, пока не просчитаем все прямоугольники произвольного сечения.
Примечание: В программах типа «Бейсик, Питон, Паскаль» такие расчеты делаем закольцоваными
( циклическими ) – и количество добавляемых элементов не ограничено.
Excel имеет встроенную блокировку циклов. Поэтому программа ограничена десятью элементами.
Высота первого прямоугольника = h.
Ширина первого прямоугольника = b.
.j1=b*h*h*h/12… Момент инерции первого прямоугольника. Формула [ 1 ].
.w1=j1/(h/2)… Момент сопротивления первого прямоугольника.
.s1=h*b… Площадь сечения первого прямоугольника.
.xc1=h/2… Высота центра тяжести первого прямоугольника от оси Х-Х.
