Ввиду отсутствия на Черном море в те годы необходимой судостроительной базы пришлось строить первый круглый броненосец «Новгород» на верфи Нового Адмиралтейства в Петербурге, а затем в разобранном виде перевезти его по железной дороге в Николаев для сборки и достройки. Наблюдение за строительством заложенного в конце 1871 года броненосца поручили автору

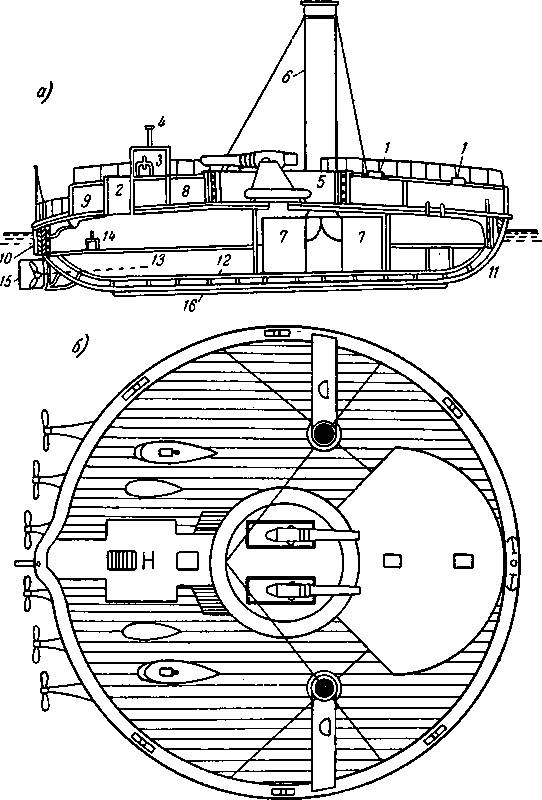

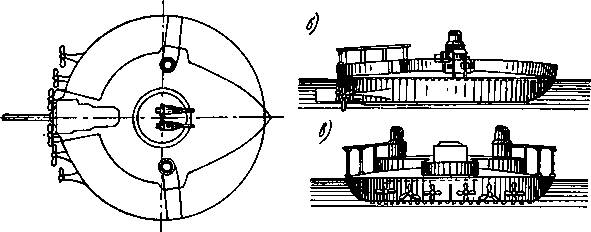

Броненосец береговой обороны («поповна») «Новгород»: а — продольный разрез; б — вид
1 — люки; 2 — вентиляционные трубы; 3 — штурвал; 4 — компас; 5 — башня; 6 — дымовая труба; 7 — котлы; 8Г 9 — рубка и жилые помещения; 10 — броня; 11 — наружная обшивка; 12 — внутреннее дно, накрывающее клетки набора, образованные радиальными и концентрическими связями; 13 — линия вала; 14 — боевой штурвал;
1$ — руль; 16 — киль.
Броненосец «Новгород» («поповна»).
проекта — вице-адмиралу Попову, а его строителем назначили корабельного инженера А. В. Мордвинова.
Водоизмещение броненосца «Новгород» около 2500 т, диаметр 30,8 ж и осадка 3,8 ж. Корабль защищала 229-миллиметровая поясная броня на тиковой прокладке с коробчатым железом, что вместе с железной рубашкой было приблизительно эквивалентно броне толщиной 70 мм. Вооружение этой «поповки» состояло из двух 280-миллиметровых нарезных орудий, каждое из которых было установлено на отдельной платформе в общей неподвижной башне. В состав машинной установки «Новгорода» входило шесть паровых машин суммарной мощностью на валах около 1600 л. с. Каждая машина работала на собственный гребной вал. Котельная установка состояла из восьми паровых котлов. На испытании «Новгород» показал скорость 7,5 узла, т. е. обычную для тогдашних мониторов. Его экипаж состоял из 150 человек, а постройка обошлась сравнительно дешево — около 3 млн. рублей.
Корпус «поповки» построен по клетчатой (радиальной) системе с двойным дном, водонепроницаемыми переборками и отсеками. Впервые в истории кораблестроения на этом корабле применили специальную водоотливную систему с поршневыми насосами.
Несмотря на указанные выше недостатки, выявленные во время испытания броненосца, «Новгород» в основном оправдал возлагавшиеся на него надежды и в 1874 году был введен в строй. Постройку второго однотипного с ним броненосца начали уже в Николаеве. Первое его название «Киев» было изменено на «Вице-адмирал Попов» в 1875 году при спуске корабля на воду. Этот броненосец обладал более высокими тактико-техническими данными, чем его предшественник. Водоизмещение 3550 ту диаметр 36,6 ж, осадка 4,1 ж. Круговой броне-112 вой пояс 400 жж, а палубная броня 75 мм. Вооружение

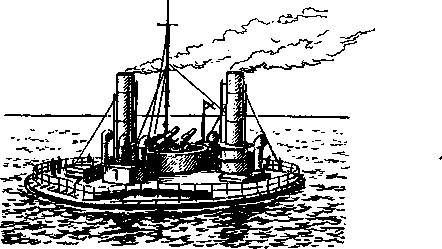

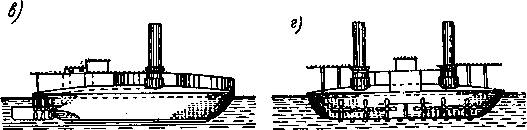

Броненосец «Вице-адмирал Попов».
два 305-миллиметровых орудия. Экипаж 205 человек. Интересно отметить, оба орудия броненосца были установлены внутри открытого барбета в поднимающихся в момент выстрела станках. После выстрела посредством гидравлики станки опускались, и орудия оказывались под защитой барбета. Первоначально суммарная мощность машин этого броненосца составляла 3000 л. с., но затем ее снизили до 2400 л. с., что обеспечивало скорость хода 8,5 узла.
Вступив в 1876 году в строй, броненосец «Вице-адмирал Попов» в 1879 году совершил успешный переход в штормовую погоду из Севастополя в Батум. Однако это еще не свидетельствовало о том, что подобные корабли мореходны и пригодны для боя в открытом море. Их круглым ватерлиниям
«Поповки» по вооружению и защите значительно превосходили боевую мощь мониторов и башенных фрегатов. Данные корабли были прообразом класса броненосцев береговой обороны, существовавшего в течение ряда десятилетий во многих военных флотах мира.
Результаты испытаний «поповок» снова обратили внимание общественности на эти «курьезные» суда и вы- 113

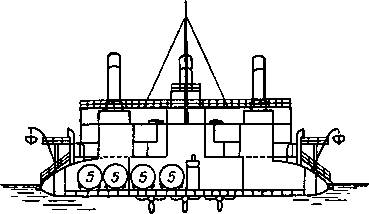

Сечение по миделю

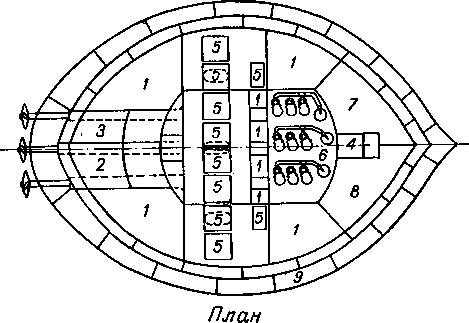

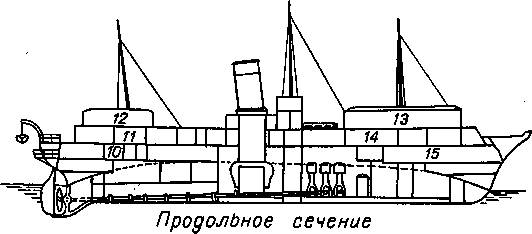

Императорская яхта «Ливадия»:
1 — запас угля; 2, 3 — запасы провизии и пр.; 4 — помпа; 5 — котлы; 6 — машины; 7 — шкиперские припасы и провизия; 8 — электростанция; 9 — междубортные отсеки; 10 — помещения для офицеров; 11 — помещения для свиты; 12 — помещение для высших чинов флота; 13 — зал для при> емов; 14 — помещение для царской семьи; 15 — кубрики команды.
а все пространство между наружной обшивкой и второй продольной переборкой разделил на малые водонепроницаемые отсеки. Впоследствии эти принципы обеспечения непотопляемости широко использовались при создании тяжелых боевых кораблей.
После окончания постройки «Ливадия» вышла из Глазго в Севастополь. В Бискайском заливе яхта попала в шторм и, несмотря на огромную волну, не получала больших кренов, размахи качки не превышали 4° на борт.
Вода не заливала палубы, но зато при ходе против волны носовая часть судна подвергалась ударам, сотрясавшим весь корпус. В результате ударов волн (теперь это явление называют английским термином слэмминг) судно получило большую пробоину, обнаруженную лишь в Севастополе. Наличие пробоины не отразилось на скорости яхты и безопасности плавания благодаря тому, что ме-ждубортное пространство ее было подразделено на водонепроницаемые отсеки [211].
Участвовавший в этом переходе Э. Е. Гуляев проанализировал его итоги и написал доклад, озаглавленный:
«О некоторых специальных идеях о системе постройки военных судов, которая обеспечила бы им защиту от мин и таранов, более действительную, чем это достигается при современном судостроении». Позднее, в 1906 году, он разработал интересный проект «непотопляемого и не-опрокидываемого броненосца». Система бортовой противоминной защиты с несколькими продольными бортовыми переборками, предложенная Гуляевым, получила дальнейшее развитие и применение на боевых кораблях всех стран. Несомненно, при разработке системы бортовой противоминной защиты Гуляев использовал идею разделения междубортного пространства на водонепроницаемые отсеки при помощи системы продольных и поперечных переборок, впервые осуществленной А. А. Поповым на яхте «Ливадия».
