Арифметико-логическое устройство имеет альтернативные (теневые) банки регистров AX, AY, AF и AR. На структурной схеме они изображены в виде теней. В конкретный момент времени доступен только один из типов банков. Дополнительный банк может быть использован для автоматического сохранения данных в регистрах ALU при быстром переключении на выполнение подпрограммы. В этом случае экономится время на сохранение текущих данных в памяти процессора.
Выбор главного или альтернативного банка регистров определяется битом 0 регистра режимов процессора MSTAT. Если этот разряд равен 0, то выбран главный банк, если он равен 1, то выбирается дополнительный банк.
Арифметико-логическое устройство выполняет набор стандартных арифметических и логических операций. Из арифметических операций АЛУ выполняет сложение, вычитание, отрицание, инкремент, декремент и вычисление модуля.
Таблица 14.2 Стандартные операции ALU
| Операция | Назначение |
|---|---|
| R=X+Y | Сложение операндов X и Y |
| R=X+Y+CI | Сложение операндов X и Y с переносом |
| R=X-Y | Вычитание операнда Y из X |
| R=Y-X | Вычитание операнда X из Y |
| R=X-Y+CI-1 | Вычитание операнда Y из X с заемом |
| R=Y-X+CI-1 | Вычитание операнда X из Y с заемом |
| R= -X | Инверсия операнда X |
| R= -Y | Инверсия операнда Y |
| R=X+1 | Инкремент операнда X |
| R=Y+1 | Инкремент операнда Y |
| R=X-1 | Декремент операнда X |
| R=Y-1 | Декремент операнда Y |
| R=PASS X | Результат равен операнду X с установкой флагов регистра статуса ASTAT |
| R=PASS Y | Результат равен операнду Y с установкой флагов регистра статуса ASTAT |
| R=0 | Очистка результата |
| R=ABS X | Результат равен абсолютному значению операнда X (значение по модулю) |
| R=X AND Y | Логическое умножение операндов X и Y |
| R=X OR Y | Логическое сложение операндов X и Y |
| R=X XOR Y | Исключающее «ИЛИ» операндов X и Y |
| R=NOT X | Логическое отрицание X |
| R=NOT Y | Логическое отрицание Y |
В качестве условных записей операндов X, Y и R ALU, указанных в табл. 14.2, могут выступать следующие регистры:
– для X: AX0, АХ1, AR, MR0, MR1, MR2, SR0, SR1;
– для Y: AY0, AY1, AF;
– для R: AR и AF.
Регистры MR0, MR1, MR2 принадлежат умножителю MAC, а регистры SR0, SR1 устройству сдвига Shifter. Они доступны ALU по шине данных.
С целью обработки чисел с повышенной точностью, в ALU используются сигнал переноса CI (carry-in) и бит переноса AC (ALU carry). Операция сложения с переносом предназначена для сложения старших частей чисел, а операция вычитания с заемом — для их вычитания.
Регистр AR может работать в режиме насыщения. В этом режиме он принимает максимально возможное отрицательное или положительное значение, если операция заканчивается переполнением. Эта функция регистра AR становится возможной при установке в единицу разряда 3 регистра MSTAT. В табл. 14.3 показано содержимое регистра AR ALU в зависимости от флагов регистра состояния ASTAT при включенном, с помощью регистра MSTAT, режиме насыщения.
Таблица 14.3 Содержимое регистра AR ALU
| AV (переполнение) | АС (перенос) | Содержимое AR |
|---|---|---|
| 0 | 0 | В соответствии с результатом ALU |
| 0 | 1 | В соответствии с результатом ALU |
| 1 | 0 | 0111111111111111 (максимальное положительное число) |
| 1 | 1 | 1000000000000000 (минимальное отрицательное число) |
Режим блокировки переполнения ALU разрешается при установке в единицу бита 2 регистра MSTAT. В этом режиме при переполнении ALU разряд AV устанавливается в единицу и при последующих операциях остается в этом состоянии. Таким образом, последующее переполнения уже не генерируются. Бит состояния AV можно очистить непосредственно с DMD шины путем записи в регистр состояния ASTAT нуля.
Арифметико-логическое устройство поддерживает операции деления. Деление осуществляется путем сложения и циклического сдвига чисел с помощью двух специальных примитивов деления DIVS и DIVQ. Команда DIVS вычисляет знаковый бит частного, а DIVQ вычисляет один бит частного. Данные команды применяются для деления знаковых или беззнаковых чисел. Алгоритм деления выполняет либо сложение, либо вычитание, основываясь на знаках делителя и частичного остатка. Остаток при этих операциях недоступен. При этом делитель и делимое должны быть одного типа. Обычная точность деления для 32-разрядного делимого, 16-разрядного делителя и 16-разрядного остатка реализуется за 16 циклов. Делитель может быть сохранен в регистре AX0, АХ1 или в любом регистре результатов R. Старший байт знакового делителя должен находиться либо в регистре AY1, либо в AF, а беззнакового делителя — в регистре AF. Младший байт делителя любого типа должен находиться в AY0. Остаток после деления будет записан в регистр AY0.
Первый из двух примитивов — это команда DIVS (деление-знак). Она предназначена для деления чисел со знаком. Структура операции DIVS показана на рис. 14.3.

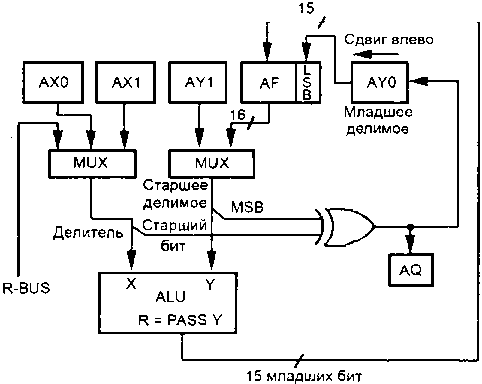

Рис. 14.3. Структура операции DIVS
Данная операция вычисляет знаковый бит остатка, выполняя операцию «ИСКЛЮЧАЮЩЕЕ ИЛИ» для знаковых разрядов делителя и делимого.
Регистр AY0 сдвигается на одну позицию таким образом, чтобы знаковый разряд переместился в позицию LSB. Вычисленный знаковый разряд сохраняется в бит AQ регистра состояния. При делении чисел без знака операция DIVS не применяется. В этом случае бит AQ устанавливается в 0. Он показывает, что остаток должен быть положительным.
Второй примитив деления — это команда DIVQ (деление-частное), которая выполняется многократно и генерирует по одному биту частного после очередного выполнения. При простой точности деления чисел без знака команда DIVQ выполняется 16 раз, для такой же точности деления чисел со знаком операция выполняется 15 раз после вычисления знакового разряда с помощью команды DIVS. Операция DIVQ проиллюстрирована на рис. 14.4. DIVQ сдвигает регистр AY0 влево на один разряд так, чтобы новый бит частного оказался в позиции младшего разряда (LSB). Состояние бита AQ, которое генерируется предыдущей операцией, определяет операцию ALU для вычисления частичного результата. Если AQ=1, то ALU добавляет делитель к частичному результату в AF. Если AQ=0, то ALU вычитает делитель из частичного результата в AF. Так же как и в операции DIVS, ALU выводит результат в регистр AF. Формат результата при любом числовом представлении определяется форматом делителя и делимого.

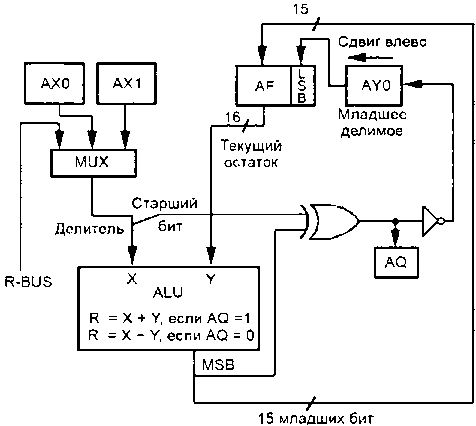

Рис. 14.4. Операция DIVQ
Пусть NL — число разрядов влево и NR — число разрядов вправо от двоичной точки делимого, DL и DR — соответственно то же самое, только для делителя. Тогда частное состоит из NL-DL+1 битов слева от двоичной точки и содержит NR-DR-1 битов справа. Ниже показан пример формата чисел при выполнении операции деления.
Делимое: XXXXX.XXXXXXXXXXXXXXXXXXXXXXXXXXXX
NL=5 бит NR=27 бит
Делитель: XX.XXXXXXXXXXXXXX
