 произведения MX0 на MY0, где оба операнда произведения знаковые*/

MF=AR*MY0(RND) /* Присвоить регистру MF значение произведения регистра AR на

 MY0, с округлением результата*/

MF=AR*MY0(RND), MY1=DM(I3,M3); /* Мультипроцессорная команда вычисления

 произведения и одновременной пересылки данных из памяти в регистр*/

MF=MR(RND); /* Осуществить пересылку содержимого регистра MR в регистр MF с

 округлением значения */

IF EQ MR=0; /* Очистить регистр MR, если предыдущий результат равен нулю */

Глава 16. Устройство сдвига

В этой главе говорится об устройстве сдвига сигнального процессора и выполняемых с его помощью командах.

Устройство сдвига именуется как Shifter и обеспечивает полный набор сдвиговых функций для 16-разрядных операндов, результатом которых является 32-разрядное слово данных. К числу сдвиговых функций относятся арифметические сдвиги, логические сдвиги и нормализация. Кроме того, shifter позволяет вычислить порядок (экспоненту) числа и порядок для целого массива (блока) чисел. Эти базовые функции могут быть объединены для быстрого преобразования любого формата чисел, в том числе и чисел с плавающей точкой.

Структура устройства сдвига

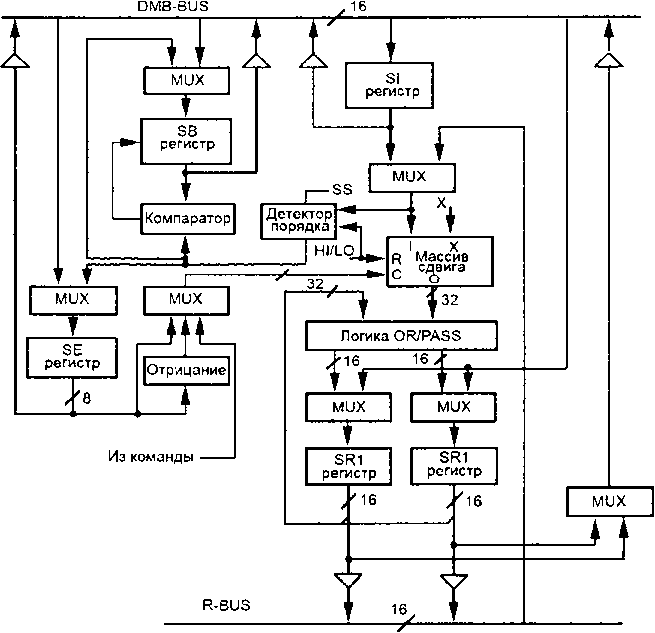

На рис. 16.1 представлена структурная схема устройства сдвига. Shifter включает в себя следующие основные блоки: массив сдвига, логику OR/PASS (ИЛИ/ПЕРЕДАЧА), детектор порядка и логику сравнения порядка.

Рис. 16.1. Структурная схема устройства сдвига

Массив сдвига состоит из шестнадцати 32-разрядных регистров. Он принимает 16-разрядные данные и в одном цикле может поместить их в любой позиции 32-разрядного поля вывода, начиная с данных, полностью сдвинутых влево,

и кончая данными, полностью сдвинутыми вправо, за один цикл. Это дает 49 вариантов возможных размещений 16-разрядных входных данных в 32- разрядном поле вывода, как показано в табл. 16.1.

Таблица 16.1 Варианты возможных размещений 16-разрядных входных данных в 32-разрядном поле вывода

N	Разряды
31	30	29	28	27	26	25	24	23	22	21	20	19	18	17	16	15	14	13	12	11	10	9	8	7	6	5	4	3	2	1	0
1	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X
2	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	15
3	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	15	14
…
17	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	15	14	13	12	11	10	9	8	7	6	5	4	3	2	1	0
18	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	15	14	13	12	11	10	9	8	7	6	5	4	3	2	1	0	X
…
33	15	14	13	12	11	10	9	8	7	6	5	4	3	2	1	0	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X
34	14	13	12	11	10	9	8	7	6	5	4	3	2	1	0	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X
…
47	1	0	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X
48	0	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X
49	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	Z	X	X	X

Размещение 16 входных разрядов определяется кодом управления «С» и сигналом ссылки HI/LO. Код управления «С» является 8-битным значением, которое указывает направление сдвига и число разрядов, на которое необходимо будет сдвинуть данные.

Положительные значения кода управления указывают на сдвиг данных влево, а отрицательные на сдвиг вправо. Код

управления может быть взят из регистра экспоненты SE или непосредственно из инструкции команды. Сигнал ссылки HI/LO определяет начальную точку сдвига. В состоянии HI все сдвиги производятся относительно регистра SR1 (старшей половины выходных данных), а в состоянии LO все сдвиги производятся относительно регистра SR0 (младшей половины выходных данных). В табл. 16.2 показаны все возможные комбинации сдвигов данных для сигналов ссылки LO и HI.

Таблица 16.2 Возможные комбинации сдвигов данных для сигналов ссылки L0 и HI

Управляющий код для сигнала сдвига	Выходное значение массива сдвига
HI	LO
+16…+127	+32…+127	00000000	00000000	00000000	00000000
+15	+31	R0000000	00000000	00000000	00000000
+14	+30	PR000000	00000000	00000000	00000000
+13	+29	NPR00000	00000000	00000000	00000000
+12	+28	MNPR0000	00000000	00000000	00000000
+11	+27	LMNPR000	00000000	00000000	00000000
+10	+26	KLMNPR00	00000000	00000000	00000000
+9	+25	JKLMNPR0	00000000	00000000	00000000
+8	+24	IJKLMNPR	00000000	00000000	00000000
+7	+23	HIJKLMNP	R0000000	00000000	00000000
+6	+22	GHIJKLMN	PR000000	00000000	00000000
+5	+21	FGHIJKLM	NPR00000	00000000	00000000
+4	+20	EFGHIJKL	MNPR0000	00000000	00000000
+3	+19	DEFGHIJK	LMNPR000	00000000	00000000
+2	+18	CDEFGHIJ	KLMNPR00	00000000	00000000
+1	+17	BCDEFGHI	GKLMNPR0	00000000	00000000
0	+16	ABCDEFGH	IJKLMNPR	00000000	00000000
– 1	+15	XABCDEFG	HIJKLMNP	R0000000	00000000
– 2	+14	XXABCDEF	GHIJKLMN	PR000000	00000000
– 3	+13	XXXABCDE	FGHIJKLM	NPR00000	00000000
– 4	+12	XXXXABCD	EFGHIJKL	MNPR0000	00000000
– 5	+11	ХХХХХАВС	DEFGHIJK	LMNPR000	00000000
– 6	+10	ХХХХХХАВ	CDEFGHIJ	KLMNPR00	00000000
– 7	+9	XXXXXXXA	BCDEFGHI	JKLMNPR0	00000000
– 8	+8	XXXXXXXX	ABCDEFGH	IJKLMNPR	00000000
– 9	+7	XXXXXXXX	XABCDEFG	HIJKLMNP	R0000000
– 10	+6	XXXXXXXX	XXABCDEF	GHIJKLMN	PR000000
– 11	+5	XXXXXXXX	XXXABCDE	FGHIJKLM	NPR00000
– 12	+4	XXXXXXXX	XXXXABCD	EFGHIJKL	MNPR0000
– 13	+3	XXXXXXXX	ХХХХХАВС	DEFGHIJK	LMNPR000
– 14	+2	XXXXXXXX	ХХХХХХАВ	CDEFGHIJ	KLMNPR00
– 15	+1	XXXXXXXX	ХХХХХХХА	BCDEFGHI	JKLMNPR0
– 16	0	XXXXXXXX	ХХХХХХХХ	ABCDEFGH	IJKLMNPR
– 17	– 1	XXXXXXXX	ХХХХХХХХ	XABCDEFG	HIJKLMNP
– 18	– 2	XXXXXXXX	ХХХХХХХХ	XXABCDEF	GHIJKLMN
– 19	– 3	XXXXXXXX	ХХХХХХХХ	XXXABCDE	FGHIJKLM
– 20	– 4	XXXXXXXX	ХХХХХХХХ	XXXXABCD	EFGHIJKL
– 21	– 5	XXXXXXXX	ХХХХХХХХ	ХХХХХАВС	DEFGHIJK
– 22	– 6	XXXXXXXX	ХХХХХХХХ	ХХХХХХАВ	CDEFGHIJ
– 23	– 7	XXXXXXXX	ХХХХХХХХ	XXXXXXXA	BCDEFGHI
– 24	– 8	XXXXXXXX	ХХХХХХХХ	XXXXXXXX	ABCDEFGH
– 25	– 9	XXXXXXXX	ХХХХХХХХ	XXXXXXXX	XABCDEFG
– 26	– 10	XXXXXXXX	ХХХХХХХХ	XXXXXXXX	XXABCDEF
– 27	– 11	XXXXXXXX	ХХХХХХХХ	XXXXXXXX	XXXABCDE
– 28	– 12	XXXXXXXX	ХХХХХХХХ	XXXXXXXX	XXXXABCD
– 29	– 13	XXXXXXXX	ХХХХХХХХ	XXXXXXXX	ХХХХХАВС
– 30	– 14	XXXXXXXX	ХХХХХХХХ	XXXXXXXX	ХХХХХХАВ
– 31	– 15	XXXXXXXX	ХХХХХХХХ	XXXXXXXX	ХХХХХХХА
– 32…-128	– 16…-128	XXXXXXXX	ХХХХХХХХ	XXXXXXXX	ХХХХХХХХ
