Теперь рассмотрим операции вычислительного устройства MAC, входные форматы данных, обработку переполнения и насыщения.
Набор стандартных операций MAC приведен в табл. 15.2.
Таблица 15.2 Набор стандартных операций MAC
| Операция | Назначение |
|---|---|
| X*Y | Умножение X на Y |
| MR+X*Y | Умножение X на Y и сложение с MR |
| MR-X*Y | Умножение X
|
| 0 | Очистка MR |
Как было сказано выше, сигнальный процессор ADSP-2181 обеспечивает два режима работы операций умножения с накоплением. Первый из них — режим работы с дробными числами в формате 1.15. Второй — режим работы с целыми числами в формате 16.0.
В дробном режиме выходной регистр P корректирует формат, т.е. прежде чем добавить значение в MR, оно сдвигается на один разряд влево. Таким образом, бит 31 регистра P запишется в 32-й разряд регистра MR, а 0-й разряд — в первый. В позицию младшего разряда (LSB) при этом записывается ноль. На рис. 15.2 показан дробный формат работы модуля умножения.

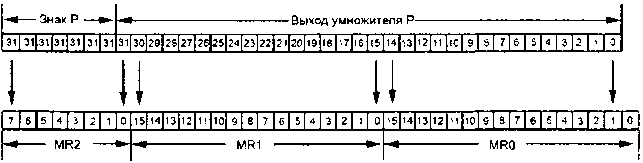

Рис. 15.2. Дробный формат работы модуля умножения
В целочисленном формате (рис. 15.3) регистр P не сдвигается, прежде чем прибавиться к MR.

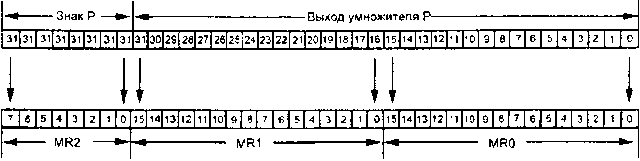

Рис. 15.3. Целочисленный формат
Выбор режима осуществляется установкой 4-го разряда регистра MSTAT процессора. Если этот разряд установлен в 1, то выбран целочисленный режим. В любом формате блок умножения формирует 32-разрядный результат и передает его в блок сложения/вычитания, где получается конечное значение операции, которое записывается в MR.
В операциях MAC обрабатываются данные, которые поступают на порты X и Y, а результат операций выводится на шину R. Ниже приведен перечень регистров, доступных для этих портов.
Регистры для входного порта X — MX0, МХ1, AR, MR0, MR1, MR2, SR0, SR1.
Регистры для входного порта Y — MY0, MY1, MF.
Регистры для выходного порта R — MR (MR0, MR1, MR2), MF.
Для облегчения умножения входные операнды могут находиться в любых форматах. Входные форматы определяются как часть команды и выбираются динамически при обращении к блоку умножения.
Формат: «знаковый * знаковый» — используется при умножении двух знаковых чисел простой точности или двух старших частей знаковых чисел двойной точности.
Формат: «без знака * знаковый» или «знаковый * без знака» — используется при умножении верхней части знакового числа на нижнюю часть другого или для умножения знакового числа простой точности с числом той же точности без знака.
Формат: «без знака * без знака» — используется при умножении чисел простой точности без знака или нижних частей знаковых чисел двойной точности.
Как показано на рис. 15.1, регистр MR разбит на три регистра: MR0 (биты 0-15), MR1 (биты 16-31) и MR2 (биты 32-39). Каждый из этих регистров может быть загружен с DMD-шины и выведен на R-шину или DMD-шину. Регистр MR2 связан с младшими восемью разрядами этих шин. Во время передачи данных MR2 на R-шину или DMD-шину
После каждой операции блок сложения/вычитания генерирует сигнал переполнения MV, который подключен к регистру состояния арифметики процессора ASTAT. Бит MV устанавливается в единицу, если результат сложения выходит за границы регистров MR1/MR2 — 32 бита, т.е. если все девять старших разрядов регистра MR одновременно не нули или не единицы.
Регистр MR имеет возможность насыщения в определенном положительном или отрицательном значении, если происходит переполнение. Насыщение зависит от состояния бита MV регистра состояний арифметики ASTAT и бита MSB регистра MR2. Операцию насыщения описывает табл. 15.3.
Таблица 15.3 Описание операции насыщения
| Флаг MV | Старший разряд MR2 | Содержимое регистра MR после операции |
|---|---|---|
| 0 | 0 или 1 | Без изменений |
| 1 | 0 | 00000000 0111111111111111 1111111111111111 (положительное) |
| 1 | 1 | 11111111 1000000000000000 0000000000000000 (отрицательное) |
Насыщение в MAC является скорее командой, чем режимом, как в ALU. Она используется при завершении последовательности умножений с накоплением, таким образом, чтобы промежуточные переполнения не привели сумматор к насыщению.
Переполнение больше старшего разряда MSB недопустимо. В обратном случае знаковый разряд будет потерян, и насыщение не будет правильным. Однако, чтобы достигнуть этого состояния, требуется 255 циклов переполнения.
В сумматоре MAC можно округлять 40-разрядный результат на границе между 15-м и 16-м разрядами. Округление относится к системе команд процессора. Округленный результат направляется либо в регистр MR, либо в регистр обратной связи MF. Когда для вывода используется MF, в него записывается 16-разрядный округленный результат. Аналогично, если для вывода выбран MR, то в MR1 записываются 16 разрядов округленного результата, а в регистр MR2 результат округления, таким образом, получается 24-разрядный округленный результат.
Сумматор производит процедуру округления без смещения. Стандартный метод смещенного округления состоит в записи единицы в 15-й разряд. Этот метод вызывает положительное смещение, так как срединное значение числа, когда MR=0x8000 округляется в сторону увеличения. Сумматор устраняет это смещение, принудительно устанавливая шестнадцатый разряд в ноль, когда значение регистра MR достигает середины. При этом четные значения MR1 округляются в сторону уменьшения, а нечетные в сторону увеличения. Таким образом достигается нулевое смещение при выборе множества равномерно распределенных значений. Для наглядности сказанного выше, в табл. 15.4 приведено два примера операций округления результата.
