Разработка устройств на основе цифровых сигнальных процессоров фирмы Analog Devices с использованием Visual DSP++
Шрифт:
Данные команды устройства сдвига применяются при выполнении арифметических операций над числами. С их помощью производится определение порядка блока, немедленные сдвиги, нормализация и денормализация чисел.
Ниже приводится полный список команд устройства сдвига Shifter в соответствии с принятыми ранее условными сокращениями. Назначение команд приводится в тексте описания этих команд и комментариях для некоторых из команд.
Команды арифметического сдвига:
Команды
Команды нормализации:
Команды выделения порядка:
Команды выравнивания блочного порядка:
Команды арифметического непосредственного сдвига:
Команды логического непосредственного сдвига:
В записях некоторых команд присутствуют символы, которые имеют следующее назначение:
HI — сдвиг выполняется относительно старших 16 разрядов (SR1);
LO — сдвиг выполняется относительно младших 16 разрядов (SR0);
HIX — расширенный режим HI (при выделении порядка учитывается бит переполнения AV).
Например, команда:
означает, что в регистр SE будет занесен результат выделения порядка из регистра AR в расширенном режиме, т.е. с учетом бита переполнения AV.
Команда:
означает, что в регистр SR будет занесен результат нормализации регистра AR, причем сдвиг при нормализации будет выполняться относительно старших 16 разрядов.
Для всех команд устройства сдвига разрешено использовать следующие операнды xop: SI, SR0, SR1, AR, MR0, MR1, MR2, а в качестве ЕХР может быть любое целое число от -128 до 127.
Коды условия IF соответствуют кодам, приведенным ранее в табличном виде.
Ниже приведен пример программы для вычисления разницы двух чисел в формате с плавающей точкой, с применением устройства сдвига.
Данная программа содержит многофункциональные команды, что позволило сократить время ее работы. Программа выполняется всего за 11 машинных циклов процессора.
Глава 17. Устройство обмена между шинами
В этой главе говорится об устройстве обмена между шинами памяти программ PMD и памяти данных DMD.
В операциях обмена данными и при загрузке данных вычислительными устройствами процессора, часто используется устройство обмена между шиной памяти программ PMD и шиной памяти данных DMD. Это устройство позволяет передавать данные между упомянутыми выше шинами в обоих направлениях. Рассмотрим работу данного устройства. Его структурная схема приведена на рис. 17.1.

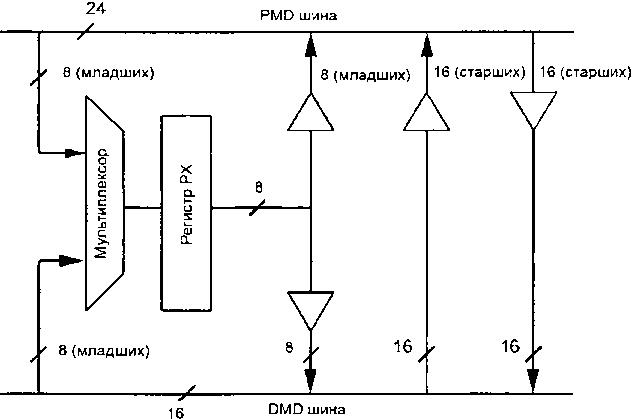

Рис. 17.1. Устройство обмена между шинами памяти программ PMD и памяти данных DMD
Как видно из рисунка, устройство состоит из нескольких буферов, мультиплексора и регистра PX. Регистр PX используется для временного хранения 8 разрядов данных. Он необходим для обеспечения корректной передачи данных между 16-разрядной шиной DMD и 24-разрядной шиной PMD. При этом старшие 16 разрядов 24-разрядной шины PMD передаются на 16 разрядов шины DMD непосредственно, а 8 младших разрядов записываются в регистр PX, а затем передаются на младшие 8 разрядов шины DMD.
