Рис. 67. Катушка для размагничивания деталей часов

На одну-две секунды деталь вводят в магнитное поле и быст­рым рывком отводят обратно. Если необходимо, операция повторяется. Спираль рекомендуется размагничивать уже надетой на баланс, положив его спиралью вниз на дно коробки. Собранный механизм часов размагничивать не рекомендуется.

ГЛАВА V

РЕМОНТ НАРУЧНЫХ И КАРМАННЫХ ЧАСОВ

I.

ПОСЛЕДОВАТЕЛЬНОСТЬ ОПЕРАЦИЙ ПРИ РЕМОНТЕ

Обычно (ремонт начинают с разборки часов. Снимают или от­винчивают крышку часов и, придерживая одной рукой заводную головку, другой рукой с помощью пинцета, отвертки или путц-гольца отводят собачку барабанного колеса и медленно спускают пружину. Затем, сняв ободок со стеклом, отвертывают винты кор­пуса, ослабляют винт переводного рычага и извлекают заводной валик. После этого механизм помещают «а подставку и разби­рают, последовательно снимая узел баланса, стрелки и циферблат, колеса стрелочного механизма, анкерную вилку, анкерное, секунд­ное, промежуточное и барабанное колеса, барабанный мост, бара­бан, центральное колесо и детали заводного механизма.

2. КОРПУС

Ободок стекла и крышку карманных и наручных часов реко­мендуется снимать с помощью спе­циального ножа, но так, чтобы не испортить внешний вид корпуса; от­крывать только в тех местах ранта и крышки, где имеется специальная щель или надпиловка для вставки лез­вия ножа. Если крышка имеет резьбо­вое соединение с корпусом, нужно пользоваться универсальным ключом (рис. 68). Ключ этот можно изгото­вить в условиях часовой мастерской.

Если крышка завернута туго и не поддается отвертыванию от руки, то ее можно отвернуть при помощи тис­ков. Для этого в мастерской необхо­димо иметь специальные гладкие ла­тунные или алюминиевые уголки, которые надеваются на губки тисок. Часы закрепляют в тисках, прикладывают плотно ключ и отвинчивают крышку.

Рис. 68. Универсальный ключ для отвинчивания крышки корпуса

Для выравнивания измятой или согнутой крышки корпуса в тисках укрепляют деревянный или стальной грибок, кладут на него крышку и легко ударяют по ней деревянным молотком (рис. 69).

Рис. 69. Грибки для вырав­нивания корпуса часов

В устаревших конструкциях часов встречается шарнирное крепление крышки, легко поддающееся деформациям, вследствие чего крышка перекашивается и плохо закрывается.

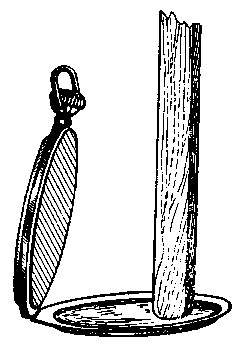

Рис. 70. Исправление тонкой крышки тыльной стороной щет­ки для чистки часов

Для выравнивания крышки, несколько отогнутой назад от своего

правильного положения, возле шарниров, между основа­вшем крышки и каркасом кладут ороволо.ку, по толщине равную шарнирному штифту. Затем крышку осторожно закрывают и от­крывают несколько раз подряд, не доводя ее до упора.

Так поступают, пока крышка не выпрямится.

Если крышка отогнута сильно, нужно пуансоном выбить шар­нирный штифт, при этом для удержания пуансона на шарнирном штифте делают зенковку. Выбивают шарнир справа налево, держа в левой руке корпус и пуансон, а в правой молоток. Затем раз­верткой исправляют отверстие шарнира, выравнивают крышку, вы­пиливают новый шарнирный штифт и собирают корпус так, чтобы шарнир крышки относительно плотно поворачивался на штифте.

Если крышка часов тонка и легко деформируется, следует по-.ложить крышку наружной частью на верстак или на совершенно плоскую дощечку, а затем с внутренней стороны крышки слегка нажимать на нее, водя по всей крышке тыльной частью щетки, пока крышка не станет устойчивой. Тыльная часть щетки должна быть овальной формы и гладко отполирована (рис. 70).

Деформированный ободок стекла выравнивают плоскогубцами, круглогубцами или деревянным молотком с помощью маленького грибка, укрепленного в тисках. Одновременно следует слегка пройти штихелем кольцевой конический паз, в который вставляется стекло.

Необходимо также проверить состояние корпусного кольца, его форму, посадочные места, на которых укрепляется ободок и крышка.

Стекло слабо держится в ободке, когда его паз недостаточно глубок. В этом случае паз углубляют острием штихеля. При необ­ходимости стекло проклеивают белым или бесцветным лаком.

Иногда механизм часов сидит в корпусе слабо, хотя сам кор­пус исправен. Тогда следует проверить винты, крепящие меха­низм. Если все же механизм имеет большой радиальный и верти­кальный зазоры, необходимо высверлить в боковой части платины-(ближе к желобку заводного вала) отверстие, вколотить туда тол­стый латунный штифт и разрезать его пополам так, чтобы раз­рез входил в выступ корпусного кольца, на котором сидит ме­ханизм.

Когда серьга (в корпусе карм-анных часов) разработала гнездо в шейке корпуса и держится плохо, следует приточить в шейку корпуса два латунных футера и вставить кольцо.

Серебряные корпуса рекомендуется чистить порошком мела, разведенным нашатырным спиртом, а затем очищать щеткой, Очень грязный корпус рекомендуется сначала положить на неко­торое время в специальный состав-растворитель (трихлорэтилен, ацетон, бензин).

3. ДЕТАЛИ УЗЛА БАЛАНСА

Накладные камни и накладки (верхняя и нижняя).Если со­рвана резьба винтов, удерживающих накладки, нужно нарезать новую большую резьбу и завернуть новый винт.

Накладной камень, свободно сидящий в гнезде, необходимо закрепить или подобрать новый. Мастеру приходится иногда за­креплять камни шеллаком, накладывая кусочки шеллака на на­кладку и подогревая их.

Для нагрева лучше всего использовать приспособление (рис. 71), на которое после предварительного прогрева следует на­ложить накладку.

Если накладной камень имеет повреждения, необходимо его заменить. Вновь подбирать камень надо так, чтобы был обяза­тельно обеспечен зазор для масла между накладным и сквозным камнями.
