Градусник(регулятор). Слабо закрепленный градусник может произвольно перемещаться под влиянием волоска во время хода часов или при их встряхивании, что может нарушить точность хода.

Такой градусник необходимо закрепить затягиванием винтов на­кладки, если этого будет недостаточно, то сменить накладку или градусник. При замене градусника следует обратить внимание на то, чтобы расстояние между штифтами градусника было не боль­ше, чем полторы толщины ленты волоска.

В случае большого расстояния между замком и штифтами или между штифтами необходимо их сблизить, изгибая штифты, но так, чтобы при переводе градусника волосок не деформировался, л также,

чтобы не была нарушена параллельность штифтов на участке, соприкасающемся с волоском.

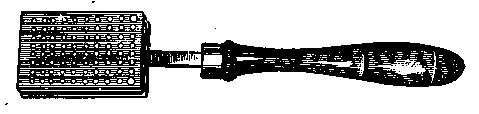

Рис. 71. Приспособление для наклейки разных камней шеллаком посредством нагрева

Слабо сидящие и качающиеся штифты градусника необходимо закрепить. Если штифт сломан, нужно поставить новый, выбив -оставшийся в градуснике кусок штифта острым пуансоном снизу вверх или высверлив его. Новый штифт вставляют сверху вниз, предварительно зачистив отверстие разверткой.

Штифты градусника следует изготовлять из латуни. Они не должны быть чрезмерно тонки или толсты, так как в первом слу­чае они могут изогнуться под усилием спирали, во втором случае может оказаться, что второй оборот спирали будет соприкасаться со штифтом градусника.

Если сломан выступ замка (сапожка) градусника, следует изготовить новый замок. Можно исправить старый замок, для чего следует слегка его укоротить и напаять легкоплавким припоем новый выступ из тонкой листовой латуни, опилив последний до надлежащей формы. После этого прокипятить регулятор в наша­тырном спирте, промыть в бензине и тщательно очистить-щеткой.

Чтобы следующие за первым оборотом витки волоска во время встряски часов не могли заскочить за штифт градусника, штифт внизу должен плотно прилегать к выступу замка, а волосок сле­дует установить несколько выше конца штифта и выступа замка.

Если замок градусника задевает баланс, необходимо его не­много спилить внизу наискось от выступа вверх.

Колонка волоска. Для извлечения колонки из отверстия моста рекомендуется изготовить пинцет (рис. 72). На одной стороне пинцета сделана прорезь, куда входит колонка, на другой стороне просверлено отверстие, куда запрессован стальной штифт, выдав­ливающий колонку.

Заштифтовывать волосок в колонку рекомендуется непосред­ственно на мосту баланса (рис. 73).

Если в колонке повреждено отверстие для волоска, следует из­готовить новую колонку.

Если колонка держится слабо, то в мосту с нижией его сто­роны стягивают отверстие для колонки специальным пуансоном,

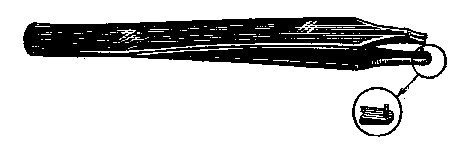

Рис. 72. Пинцет для снятия колонки волоска

образующим вокруг отверстия кольцеобразную керновку. Если колонка закрепляется винтом, а его резьба повреждена, то ставят новый винт.

При неисправной резьбе в отверстии его необходимо слегка развернуть колизваром, а затем пройти метчиком несколько боль­шего размера и поставить новый винт.

При необходимости изготовления новой колонки обточить на токарном станке пру­ток и, опилив его по требуемой форме, высверлить отверстие для волоска.

Если колонка закреплена низко, что за­девает баланс или винт баланса, ее опили­вают снизу по всей плоскости или только уголок.

Рис. 73.

Закрепление волоска в колонке

Колодка волоска.Снимать колодку с волоском отверткой очень трудно, особен­но если баланс компенсационный, поэтому рекомендуется использовать для этой цели рычаг, показанный на рис. 74. Если такого рычага нет в наличии, то его может изго­товить сам мастер.

Рычаг делают из стального прутка и вставляют в ручку от отвертки.

Если в колодке прорвано отверстие для закрепления волоска, следует просверлить отверстие в другом месте или изготовить но­вую колодку.

При изготовлении новой колодки на торце латунного прутка делают небольшую зенковку, а сам пруток обтачивают на токар­ном станке по диаметру до надлежащего размера. Отверстие просверливают по центру зенковки, затем делают прорезь в колодке тонкой ножовкой и просверливают отверстие для волоска так, чтобы конец его мог свободно войти в отверстие. Размеры колодки должны соответствовать диаметру и высоте посадочного уступа оси баланса, на который она насаживается. Колодка волоска должна насаживаться так, чтобы предотвратить свобод­ное ее проворачивание на оси, но в то же время не туго, чтобы можно было, не снимая с оси, передвигать ее отверткой в ту или другую сторону, вставляя отвертку в разрез колодки.

Если колодка оказалась высокой, ее следует надеть на чурку и спилить мелким наждачным оселком.

Рис. 74. Рычаг для снятия волоска с баланса

Волосок.При замене волоска необходимо тщательно выбрать его по сечению (толщине и ширине), чтобы не вызвать значитель­ного изменения периода колебания баланса.

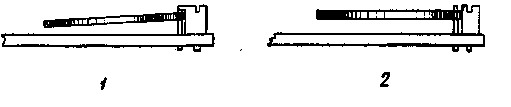

Рис. 75. Положение волоска: 1— неправильное; 2 — правильное

Диаметр волоска не должен превышать половину внешнего диаметра баланса (без балансовых винтов). Волосок, насаженный на баланс, должен иметь необходимые вертикальные и горизон­тальные зазоры. Особенное внимание следует обращать на воло­сок малого сечения, имеющий много витков. Если у волоска не будут установлены необходимые зазоры, то при малейшем сотря­сении вибрирующие наружные витки будут ударяться о перекла­дину баланса, центральное колесо, колонку, и в часах резко изме­нится ход.

При перекошенном волоске нельзя обеспечить постоянного и точного хода часов. Волосок должен быть расположен так, чтобы он лежал в одной плоскости параллельно балансу и мосту (рис. 75).

Если волосок разворачивается эксцентрично, т. е. больше в одном направлении, вследствие того, что он неправильно распо­ложен относительно колодки, то такой волосок создает боковое давление на цапфы оси баланса. Хорошо установленный волосок должен разворачиваться концентрично, т. е. одинаково во все стороны.

Первый внутренний виток волоска не должен прилегать к ко­лодке в месте его закрепления, но в то же время не должен далеко отходить от нее (рис. 76). Как внутренний конец волоска, так и штифт не должны выступать наружу. Внутренний и наружный концы волоска должны быть хорошо закреплены штифтами.
