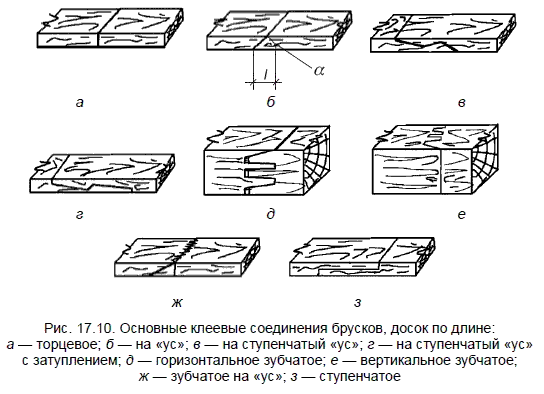

Ступенчатое клеевое соединение (рис. 17.10, в, г) представляет собой торцевое соединение поверхностей склеивания, профилированных в виде ступеньки, высоту которой принимают равной половине толщины заготовки.

Зубчатое клеевое соединение — это соединение профилированными поверхностями в виде зубчатых шипов. Оно может быть вертикальным и горизонтальным. В горизонтальном профиль шипов выходит на кромку заготовки (рис. 17.10, д), а в вертикальном — на пласть заготовки (рис. 17.10, е).

Шиповые

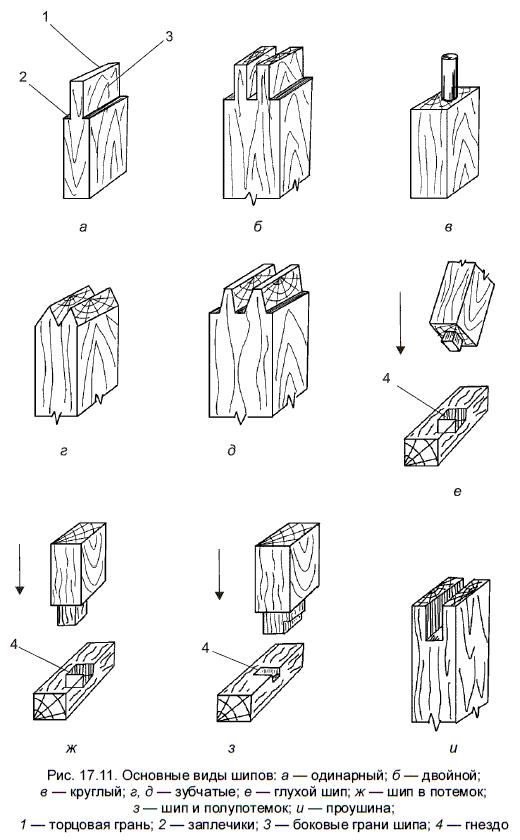

соединения брусков (рис. 17.11) применяются при производстве столярных изделий. Наиболее распространены угловые концевые и угловые серединные. Любое шиповое соединение состоит из двух элементов: шипа и гнезда либо проушины. В зависимости от толщины изделий и требуемой прочности бруски соединяют на один, два и более шипов. Следует учитывать, что увеличение числа шипов повышает площадь склеивания, т. е. позволяет повысить прочность соединения.

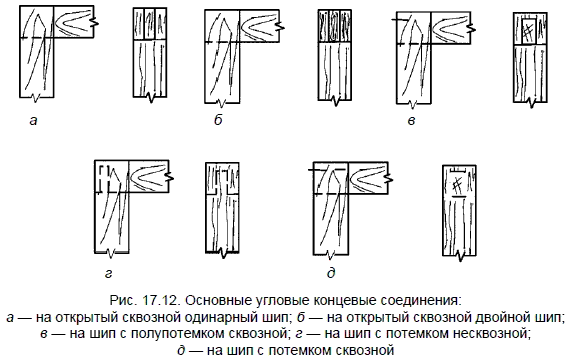

Угловые концевые соединения брусков в основном выполняются на шипы: открытый сквозной одинарный (рис. 17.12, а), открытый сквозной двойной (рис. 17.12, б), с полупотемком сквозной (рис. 17.12, в); с потемком несквозной (рис. 17.12, г) и с потемком сквозной (рис. 17.12, д).

Угловые концевые соединения обычно применяются при вязке брусков створок, фрамуг, форточек, полотен дверей и других столярных изделий.

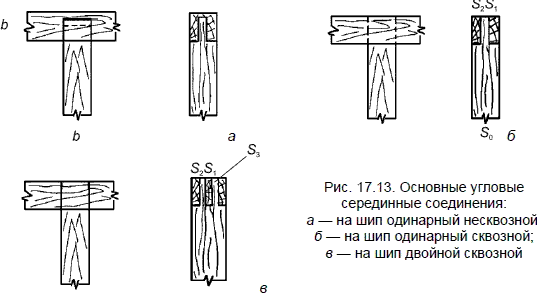

Угловые серединные шиповые соединения могут быть с несквозным или сквозными шипами в паз (рис. 17.13).

Толщина серединного сквозного одинарного шипа S₁ = 0,4S₀; S₂ = 0,5 (S₀ — S₁); b — не менее 2 мм; l = 0,3–0,8b; l₂ = 0,2–0,3b. Толщина серединного сквозного двойного шипа составит:

51 — S3 = 0,2S₀; S₂ = 0,5[S₀ — (2S + S₃)].

Толщина серединного одинарного несквозного шипа: S₁ = 0,4S₀;

5₂ = 0,5 (S₀ — S₁); b — не менее 2 мм; l = 0,3–0,8b; l₂ = 0,2–0,3b₁.

Угловые серединные соединения применяют при изготовлении филенчатых дверей.

Нагельные соединения. Для дополнительного крепления в угловых и серединных шиповых соединениях столярных изделий (створках, фрамугах, форточках, оконных и дверных коробках, филенчатых дверях) устанавливают деревянные нагели — стержни цилиндрической формы из древесины твердых пород (береза,

клен, дуб и др.). Нагели ставят в заранее просверленные отверстия на клею таким образом, чтобы они были перпендикулярны боковым граням шипов и проходили сквозь оба соединяемых бруска, т. е. через шипы и проушины.

Элементы и конструктивные части столярных изделий

Все столярные изделия имеют общие основные конструктивные части и элементы.

Брусок — пиленый лесоматериал толщиной не более 100 мм и шириной менее двойной толщины. Продольная узкая сторона его называется кромкой, а широкая пластью. Линия пересечения пласти с кромкой называется ребром. Концевая поперечная сторона бруска, распиленного под углом 90°, называется торцом.

Раскладкой называют бруски, предназначенные для крепления стекол в створках, дверях или филенок в дверных полотнах рамочной конструкции (филенчатых).

Филенки представляют собой щит прямоугольной формы, изготовленный из столярной плиты, фанеры, древесно-стружечной или древесно-волокнистой плиты. Филенки подразделяются на плоские, со скошенными кромками и с профильной обработкой кромок. Филенку в дверях рамочной конструкции устанавливают в паз, фальц и крепят раскладками.

Фальц представляет собой прямоугольную выемку в бруске. Если выемка имеет равные стороны угла, то она образует четверть.

Платик — уступ для скрытия зазора.

Свес — выступ за пределы основания.

Галтель — полукруг для выемки на кромке либо пласти.

Рамка — столярное изделие, состоящее из четырех брусков, образующих квадрат либо прямоугольник, реже другие геометрические фигуры. Отдельные рамки имеют дополнительные внутренние бруски — середники (филенчатая дверь, оконная створка с горбыльками). Рамки, как правило, собирают на шиповом соединении, реже на гвоздях. К рамкам относятся: створка окна, форточка, фрамуга, оконная и дверная коробки и т. д.

Щиты изготавливают массивными (дощатыми) или с пустотами. Во избежание коробления щиты набирают из узких реек (деталей) влажностью до 12 %, шириной не более 1,5 толщины с подбором волокон.

При склеивании щитов по ширине одноименные (заболонные) пласти соединяемых реек должны быть обращены в противоположные стороны, а одноименные кромки — друг к другу. Рейки по длине стыкуют вразбежку с расстоянием между стыками в смежных рейках не менее 150 мм. Массивные щиты склеивают на гладкую фугу, в четверть, на рейку, в паз и гребень. Кроме дощатых щитов изготавливают пустотелые, представляющие собой рамку, облицованную с обеих сторон фанерой или твердой древесно-волокнистой плитой либо заполненную внутри рейками, уложенными с зазором не более 50 мм.

Коробка состоит из четырех обвязок — стенок, соединенных на прямой открытый шип либо «в ласточкин хвост» (для мебельных изделий). Наружные бруски в коробках называют обвязочными, а внутренние — середниками. Середники служат для увеличения прочности коробки.

Столярная плита представляет собой реечный щит, оклеенный с обеих сторон шпоном.

Подготовка поверхностей деталей и столярных изделий к отделке

Подготовка древесины к отделке включает столярную и отделочную обработку.
