Оконные блоки обычно приобретают в магазинах, но можно изготовить их в домашней мастерской, имея соответствующие инструменты, оборудование и навык.

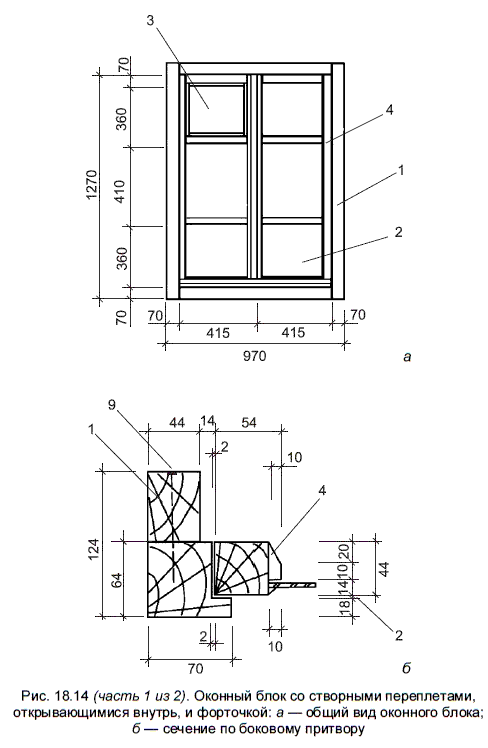

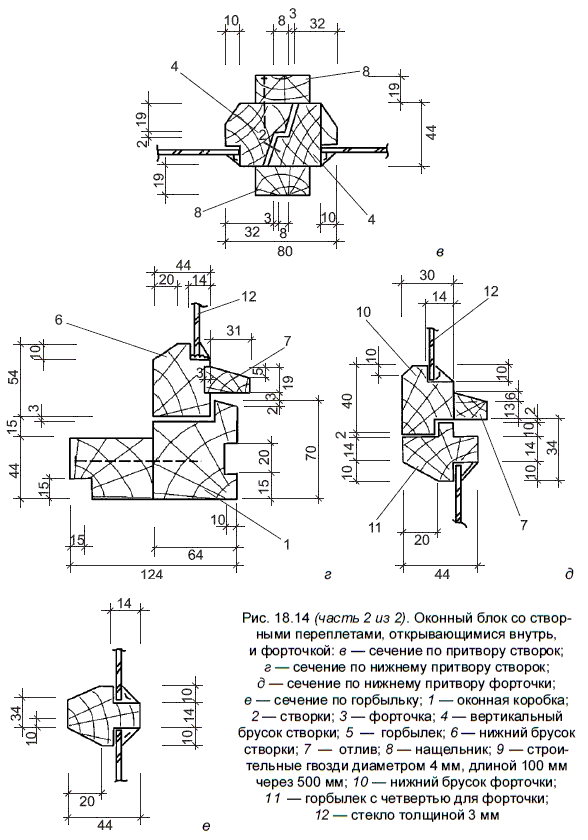

Прежде чем взяться за изготовление оконного блока, выполняют чертеж либо эскиз (рис. 18.14), а затем составляют спецификацию деталей блоков в чистоте и заготовке.
По размерам, приведенным в чертежах, выпиливают заготовки для деталей
Припуск на строгание, фугование для заготовок из древесины хвойных пород с двух сторон принимают 5,5–6 мм, а на торцевание с двух сторон по длине деталей 20–30 мм.

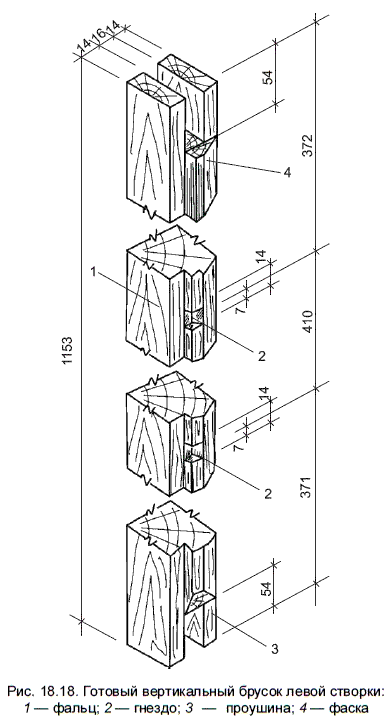

Изготовление створок. Размечают бруски створок с помощью метра, рейсмуса и угольника на столярном верстаке либо столе. После острожки на брусках размечают фальцы, фаски и выбирают их. На концах брусков наносят риски для шипов и проушин, определяют ширину подрезки брусков «на ус» в местах их примыкания друг к другу. В вертикальных брусках створок выполняют проушины, а в горизонтальных — шипы.

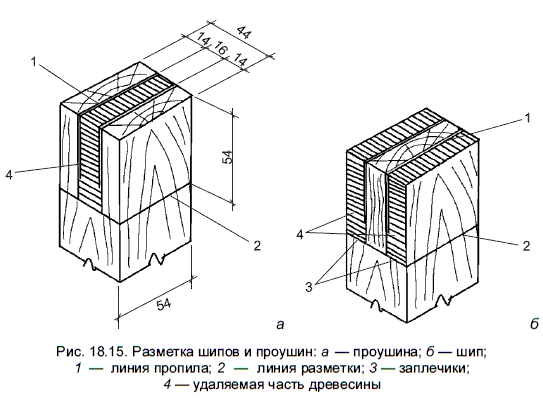

При выпиловке шипов и проушин операции выполняют в строгой последовательности: размечают шипы и проушины, запиливают их (рис. 18.15), выпиливают заплечики и выдалбливают либо высверливают проушины (рис. 18.16). Запилы выполняют лучковой пилой и делают это очень тщательно, т. к. перекос шипа приведет к перекосу створки. Если шип толще проектного размера, то при посадке в проушину он может расколоть брусок, а если тоньше, то соединение получится непрочным из-за неплотной посадки.
При пилении следят за тем, чтобы пила проходила около риски, но сама риска не должна затрагиваться: только в этом случае получится точный размер шипа или проушины. При выработке шипов следует пилить только с наружной стороны рисок, а при выработке проушин с внутренней. В начале пиления пилу устанавливают на ребро под углом около 20° и, сделав несколько движений на себя, без нажима углубляют ее, после чего пилят равномерно без нажима и рывков. Точный пропил делают по бруску, край которого тщательно устанавливают за риской на 0,1–0,15 мм с учетом разводки пилы.
Запилив шипы и проушины с боковых сторон каждой шиповой детали, срезают заплечики. Проушину после запилов выдалбливают долотом, снимая стружку не более 5 мм, либо высверливают и зачищают стамеской. Затем отбирают фальцы, а если требуется — фаски либо калевки. Последние придают переплетам более красивый вид. Ширина фальцев должна соответствовать кромке шипа и проушины (обычно 14 мм).

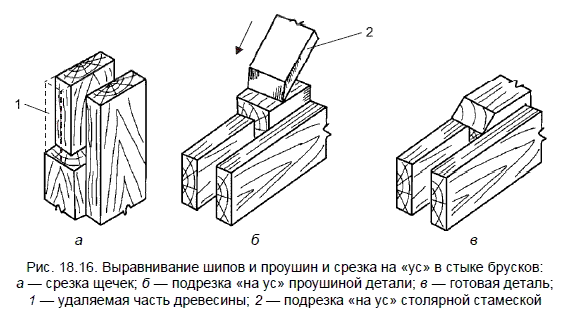

После отбора фальцев ширина проушин и шипов становится разной, поэтому они неплотно примыкают друг к другу. Учитывая это, выступающую в местах шипов и проушин часть древесины срезают «на ус» под углом 45°.
Створки и форточки толщиной до 40 мм вяжут на одинарных шипах, а при толщине от 40 до 60 мм — на двойных шипах.
Сборка оконных блоков. Створки и форточки собирают на рабочем столе, тщательно пригоняя углы и проверяя плотность сопряжений. Если шипы туго входят в проушины, их немного подчищают столярной стамеской. После сборки насухо проверяют форточку на прямоугольность с помощью угольника и рейки, прикладывая рейку по диагонали. После этого разбирают и вновь собирают, но уже на клею.
Склеенный переплет проверяют угольником и закрепляют в сжимах либо клиньями. В углах сверлят отверстия диаметром 8-10 мм и ставят на клею нагели из древесины твердых
С наружной стороны нижнего бруска створки и на форточке ставят отливы. По концам створок отливы срезают «на ус» под углом 45о при наружном открывании и под углом 90° — при внутреннем, а в притворе — под углом 60°. Створки с форточкой изготавливают как обычные створки и лишь для форточки устанавливают дополнительный брусок. Для притвора форточки выбирают четверти. К притворам дополнительно крепят нащельники.

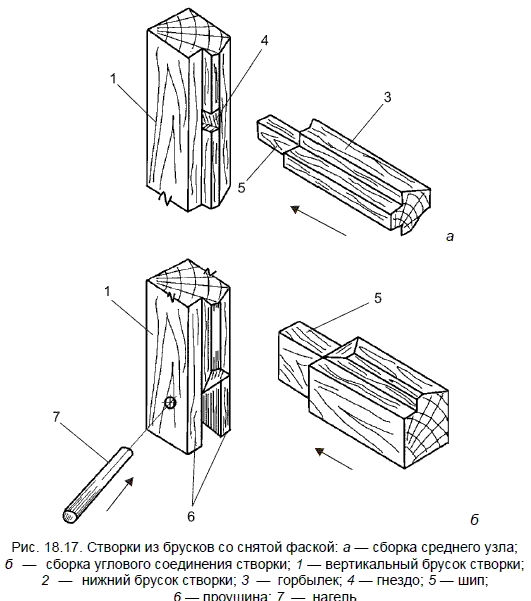

Для использования стекол небольших размеров устанавливают горбыльки, которые при сборке створки на клею устанавливают первыми и уже на них надевают один из вертикальных брусков створки.
Сечения элементов створки зависят от ее размеров. При ширине до 700 мм и высоте до 1100 мм — 44x65 мм для створки с наплавом и 44x54 мм — для створки без наплава, при ширине до 900 мм и высоте до 1800 мм — 54x65 мм для створки с наплавом и 54x54 мм в чистоте — для створки без наплава, а для форточек — 10x40 мм.
Собранные оконные створки и форточки должны иметь по периметру припуск 3–4 мм на дальнейшую обработку и по толщине до 1 мм для снятия провесов. Обрабатывают створки и форточки по периметру после полного схватывания клея в шиповых соединениях. Если обрабатывать их сразу после сборки без выдержки, то клеевое соединение нарушится.
По периметру створки обрабатывают фуганком либо электрорубанком. Для этого створку закрепляют в вертикальном положении при помощи клиньев в верстачной доске либо в столярном верстаке. После обработки по периметру переплеты навешивают на петли в коробки, а затем ставят отливы и запирающие приборы. Зазор между створками и коробкой должен быть не более 2 мм, что необходимо для окраски створок. При подгонке тщательно проверяют правильность притвора и плотность прилегания к четвертям коробки. Навешенные створки должны открываться свободно и плавно, не пружинить. Петли в брусках створки, форточки и коробки должны быть врезаны заподлицо, иначе они не будут плотно закрываться. Число шурупов для крепления петель к створкам, форточкам и коробкам должно соответствовать числу отверстий. Петли в окнах врезают на расстоянии 200 мм от четверти коробки.
Петли подбирают нужного размера в зависимости от массы створки и крепят только шурупами, которые должны входить в отверстия заподлицо с поверхностью петли.
Петли для навешивания переплетов бывают шарнирными и полушарнирными. Шарнирные петли могут быть съемными — у них вынимается стержень — и глухими. Полушарнирные петли (левые и правые) бывают только съемными, со стержнем, закрепленным в одной карте. Более удобны в эксплуатации съемные. Левые полушарнирные петли крепят на створках и фрамугах, открывающихся в левую сторону, правые — в правую. Различить их можно, сняв карту петли и, глядя на ту, в которой находится стержень, со стороны раззенкованных отверстий по его расположению слева или справа определится и петля. Для навешивания створок применяют петли размером 85, 110 и 130 мм, а для навешивания форточек — 40 и 60 мм.
