Ружьями-пулемётами заинтересовалась и пограничная стража. 14 апреля 1905 г. командир Отдельного Корпуса Пограничной стражи подал запрос об условиях поставки «пулемётов т.н. Датской системы». Все переговоры могли идти только через ГАУ, и 11 мая Штаб Отдельного Корпуса обратился в ГАУ с просьбой «принять на себя труд заказать…для Заамурского округа 24 пулемёта», потребных «для обороны мостов, тоннелей и других сооружений Восточно-Китайской железной дороги». 23 июня шеф Отдельного Корпуса Пограничной стражи Коковцев получил «соизволение» израсходовать на эти нужды 30 тысяч рублей на счёт Общества КВЖД». Особый заказ выдали, ружья были поставлены в октябре.

9 июля 1905 г. с «Синдикатом» заключили третий контракт – на поставку военному министерству 1000 ружей-пулемётов, 100 тысяч магазинов и 125 «снаряжателей». Но 23 августа Россия и Япония подписали Портсмутский договор, и эти 1000 ружей-пулемётов, поставка которых из-за «беспорядков в наших прибалтийских

губерниях» была завершена только к концу 1906 г., «остались без назначения».

Тем временем разворачивались иные события, и ружья-пулемёты пригодились уже на «внутреннем фронте». Размах революционных выступлений и вспышки недовольства превосходили возможности полиции и Корпуса жандармов. Правительство привлекало к их подавлению войска, включая пулемётные команды.

В декабре 1905 г. Главнокомандующий Войсками Гвардии и Петербургского военного округа «соизволил признать желательным» выдать шесть ружей-пулемётов в Петербургскую крепость для «обеспечения этой крепости от нападения толпы». Он же приказал вооружить ружьями-пулемётами четыре отделения «для восстановления движения по… железным дорогам на случай забастовки на них». Тогда же по три ружья-пулемёта выдали в каждый эскадрон Гвардейской кавалерии, ещё два – в Псков в распоряжение начальника 24-й пехотной дивизии, восемь – во 2-й батальон Петербургского гвардейского стрелкового полка. «Ведомость материальной части ружей-пулемётов обр.1902 г., выданных из Офицерской стрелковой школы» на февраль 1916 г., свидетельствует, что 110 ружей-пулемётов были розданы кавалерийским и казачьим частям лейб-гвардии, как наиболее надёжным войскам. Широкое привлечение казаков к подавлению революционных выступлений и местного сепаратизма вызывало опасение нападений на казачьи станицы. И 3 февраля 1906 г. Военный Совет решил «отпустить Донскому казачьему войску 60 пулемётов Мадсена… для самообороны станиц».

Не меньшую тревогу испытывали и владельцы крупных имений, начавшие даже формировать «военные команды». Предводитель московского дворянства князь Трубецкой закупил у Военного министерства «для охраны имения в Херсонской губернии» ружьё-пулемёт «Мадсен» с патронами. Характерно, что после окончания I мировой войны оружие чаще упоминали в документах уже под «собственным» именем.

Интересно и замечание, сделанное В.И. Лениным в 1906 г. в статье «Уроки Московского восстания»: «Японская война выдвинула ручную гранату. Оружейная фабрика выпустила на рынок автоматическое ружьё. И та, и другое начали уже с успехом применяться в русской революции (!), но далеко в недостаточных количествах».

Устройство ружья-пулёмета

Автоматика ружья-пулемёта «Мадсен» имела откатный двигатель и работала по схеме отдачи ствола с коротким ходом. Подвижная система монтировалась внутри короба с кожухом ствола, сзади и снизу короб закрывался затыльником с прикладом. Охлаждение ствола – воздушное. Ствол, снабжённый поперечным оребрением по всей длине, крепился в ствольной коробке винтовым соединением.

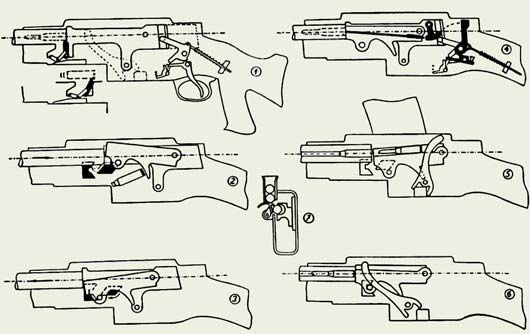

Наиболее оригинальной чертой конструкции был узел запирания. Запирание канала ствола осуществлялось качающимся в вертикальной плоскости затвором сложной формы, ось которого крепилась в ствольной коробке – в определённом смысле тут была автоматизирована система качающегося затвора Мартини. При ходе подвижной системы внутри неподвижного короба выступ затвора скользил по фигурному пазу направляющей планки короба. При откате под действием отдачи выступ, попадая в наклонный участок паза, поднимал затвор, отпирая канал ствола. При этом выбрасыватель, смонтированный в нижнем приливе ствола, наталкивался на вкладыш затыльника, поворачивался, извлекал стреляную гильзу из патронника и выбрасывал её из короба вниз. Затем затвор, дойдя до наклонной ветви паза, усилием пластинчатой пружины на внутренней стороне крышки короба опускался в нижнее положение, при этом открывал приёмник, куда опускался следующий патрон из магазина. В переднее положение подвижная система возвращалась возвратной пружиной, воздействующей на неё через особый рычаг. При обратном движении подвижной системы патрон досылался в патронник специальным досылателем, затем затвор приподнимался и запирал канал ствола. Узел запирания с качающимся затвором обеспечивал надёжное запирание и позволял укоротить короб – затвор не отходит от ствола в продольном направлении, длина отката подвижной системы всего около 50 мм, то есть меньше длины патрона. Но это потребовало введения специального выбрасывателя и досылателя и в целом привело к усложнению конструкции оружия.

Отъёмный коробчатый магазин

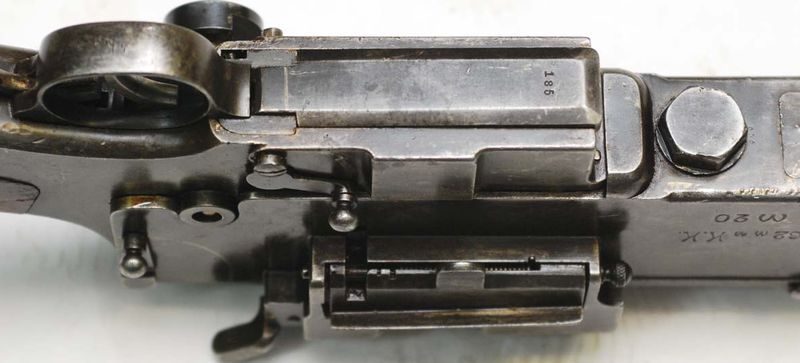

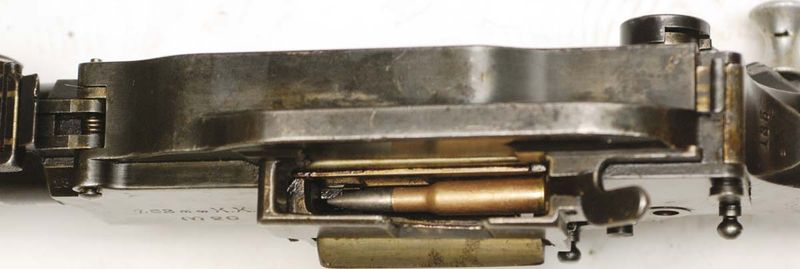

секторной формы вместимостью 25 патронов устанавливался сверху со смещением влево и фиксировался защёлкой и пластинчатой пружиной (верхнее положение магазина, удобное для его быстрой смены на позиции и предотвращающее цепляние за грунт, будет и позже использоваться в ручных пулемётах). Патрон подавался из магазина через поворотный отсекатель – при откате подвижной системы отсекатель поворачивался влево и пропускал очередной патрон в приёмник. Досылатель представлял собой качающийся в вертикальной плоскости фигурный рычаг, укреплённый на оси в ствольной коробке. При возврате подвижной системы вперёд досылатель набегал вилкой своего нижнего плеча на овальный выступ затыльника и поворачивался, при этом длинное верхнее плечо досылало следующий патрон в патронник ствола по пазу в верхней части затвора до того, как затвор поднимался и запирал канал ствола. Патрон при подаче двигался по столь сложной траектории, а цикл автоматики требовал синхронизации движения такого количества деталей, что бытовала шутка – дескать, самым примечательным в системе «Мадсен» было не то, что она работала хорошо, а то, что она вообще работала. Тем не менее пулемёт действовал вполне надёжно, что можно отнести на счёт качественного, хотя и довольно дорого, изготовления. Сравнительно низкий темп стрельбы не слишком отвечал задачам пулемёта (по крайней мере, с позиций того времени), зато делал его легче управляемым, а в сочетании с массивностью системы ещё и способствовал меткости стрельбы, что, видимо, сказалось на популярности «Мадсенов».

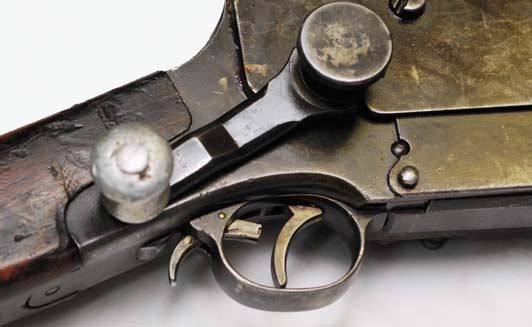

Ударно-спусковой механизм – куркового типа, с винтовой боевой пружиной. Ударник монтировался в сквозном канале затвора, курок с боевой пружиной и её направляющим стержнем – в затыльнике, спусковой механизм – на предохранительной скобе. УСМ допускал одиночный и автоматический огонь; переводчик находился в задней части спусковой скобы и при повороте вперёд («одиночный огонь») ограничивал поворот спускового крючка. При нажатии на спусковой крючок опускался разобщитель, следом опускался спусковой рычаг с шепталом, последний снимал курок с боевого взвода. При откате подвижной системы рычаг возвратного механизма, поворачиваясь, своим кулачком отводил вперёд разобщитель, который освобождал спусковой рычаг, тот поднимался и перехватывал своим шепталом курок. При повороте переводчика назад (вдоль спусковой скобы) спусковой крючок поворачивался назад до отказа, при этом вперёд выдвигался ползун – он воспринимал давление кулачка рычага возвратного механизма, спусковой рычаг опускался, освобождая курок с боевого взвода. Так вёлся автоматический огонь. Смонтированный в затыльнике флажковый предохранитель блокировал спусковой рычаг. С правой стороны затыльника находилась качающаяся рукоятка заряжания, при стрельбе она оставалась неподвижной, фиксируясь в переднем положении на особой стойке короба.

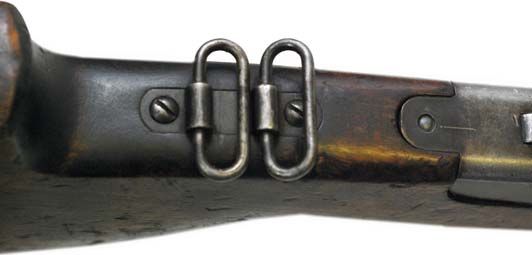

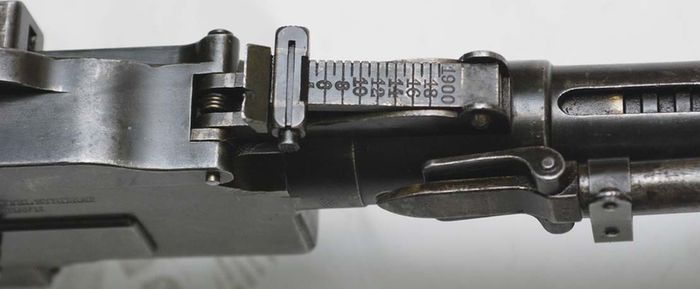

На кожухе ствола со смещением вправо крепились мушка и секторный прицел. Имелась выточка под обойму сошки. Ноги сошки – прямые, с плоскими остриями и откидными опорами. Приклад – деревянный, с пистолетным выступом шейки и откидным металлическим наплечником. Всего конструкция включала 98 деталей.
