Боевая эксплуатация нового самоходного орудия выявила как его достоинства, так и недостатки.
Широкое использование в качестве базы агрегатов танка Т-34 и гаубицы М-30 позволило изготовить самоход быстро и сравнительно легко. Серийные агрегаты танка и орудия были достаточно надежны, поэтому с отладкой машины и ее эксплуатацией особых трудностей не возникало. Однако в целом конструкция СУ-122 имела ряд недостатков:
1) размеры боевого отделения, не обеспечивающие удовлетворительных условий для работы экипажа;
2) верхний станок и постамент, на котором было установлено орудие, занимали очень большой объем в боевом отделении;
3) длинный откат орудия также сильно уменьшал полезный объем боевого отделения. Расположение противооткатных устройств
4) сложность формы бронезащиты орудия из-за несовпадения центров вращения бронировки в вертикальной и горизонтальной плоскостях, недостаточная надежность крепления бронировки к люльке орудия, имеющей толщину всего 4 мм;
5) люк водителя предназначался только для обзора; поэтому занять свое рабочее место ему было очень непросто — через люки в крыше боевого отделения. Это становилось опасным при необходимости аварийно покинуть машину;
6) применение верхнего станка от гаубицы М-30 вызывало значительные его переделки, сопоставимые по трудоемкости с изготовлением нового станка;
Опытная САУ СУ-122М со 122-мм гаубицей Д-11 в заводском цеху. Апрель 1943 года.

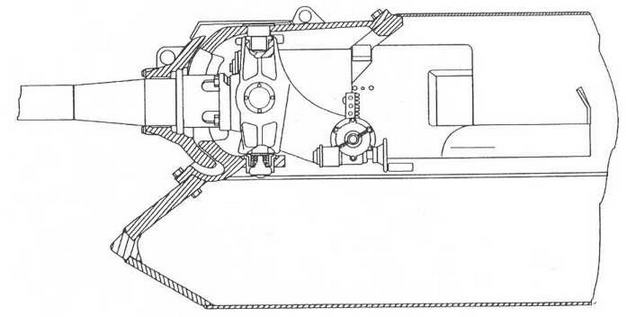

Установка 122-мм гаубицы в рамке.
7) большие технологические затруднения при монтаже орудия, особенно его бронировки, что вызывало ряд пригоночных работ при сборке и в целом требовало больших трудозатрат.
Учитывая все это, КБ Уралмашзавода параллельно с разработкой чертежей серийной самоходной установки еще в январе 1943 года приступил к ее кардинальному улучшению. В результате было установлено, что лучшим решением является установка гаубицы в рубке САУ не на тумбе, а в рамке. Крепление орудия к лобовому листу корпуса значительно увеличивало полезный объем боевого отделения. Для получения большей компактности установки вооружения длину отката орудия надо было уменьшить с 1100 до 600 мм. Короче, требовалось новое орудие, специально приспособленное для размещения на артсамоходе, и оно быстро нашлось. Дело в том, что артиллерийское производство Уралмашзавода еще в конце 1941 года осуществило разработку и изготовление опытного образца 122-мм танковой гаубицы У-11. Ее применение в боевом отделении танка (или САУ) имело определенные преимущества. Так, наведением гаубицы У-11 занимался один номер расчета; клиновой затвор давал значительный выигрыш в скорострельности, а уменьшенная длина отката облегчала компоновку боевого отделения.
В апреле 1942 года завод № 9 НКВ изготовил серию из 10 танковых гаубиц У-11. В опытном порядке их устанавливали на танки КВ-9, ИС-2 (пятикатковый) и др. Весной 1943 года для этой гаубицы разработали установку в рамке с креплением к лобовой броне, и она получила индекс Д-11.
Спустя год, в апреле 1943-го опытная САУ под обозначением СУ-122М была изготовлена. Ее конструкция имела ряд преимуществ по сравнению с СУ-122. Боевое отделение увеличилось за счет расширения стенок до габаритов гусеницы и увеличения высоты корпуса на 50 мм. Гаубица Д-11 устанавливалась вместе с люлькой в рамке, вращающейся в цапфах и прикрепленной только к лобовому листу без связи с днищем и бортами. Орудие было самоуравновешено в цапфах и устанавливалось со смещением назад, что улучшало условия работы передних опорных катков ходовой части. По рекомендации ГАУ для более эффективной стрельбы прямой наводкой предусматривался телескопический прицел. Уменьшение длины противооткатных устройств и рамочная конструкция установки орудия в трубообразной люльке позволяли изготовить упрощенную
Государственные испытания СУ-122М стрельбой (329 выстрелов) проводились с 18 по 23 июня 1943 года на полигоне около Нижнего Тагила. Ходовые испытания — на трассах Свердловск — Нижний Тагил и Свердловск — Челябинск, всего — 858 км. Государственная комиссия под председательством генерал-майора танковых войск Огурцова признала необходимым внести в конструкцию ряд изменений для ее дальнейшего улучшения, но в общей оценке вынесла заключение, что «самоход может быть принят на вооружение самоходных артиллерийских частей Красной Армии».
Все замечания комиссии были реализованы на новом опытном образце САУ СУ-122-III, вооруженном 122-мм гаубицей Д-6 завода № 9. В конце июля — начале августа 1943 года эта САУ вместе с тремя опытными образцами самоходок, вооруженных 85-мм пушками, проходила испытания на Гороховецком полигоне, в ходе которых у гаубицы Д-6 выявились существенные недостатки (отказ накатника), и она была снята с испытаний.

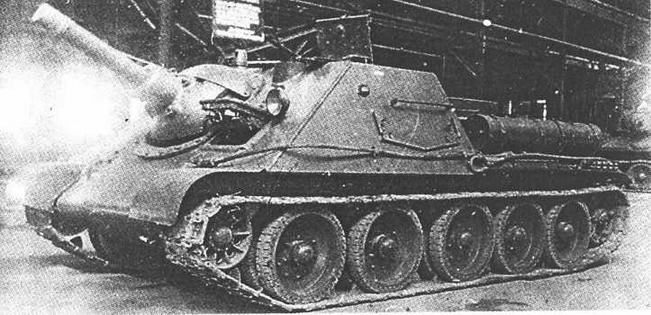

Опытная САУ СУ-122-III со 122-мм гаубицей Д-6 перед испытаниями. Июль 1943 года.
СУ-85
В апреле 1943 года Артиллерийский комитет ГАУ Красной Армии выслал Уралмашзаводу тактико-технические требования на проектирование САУ с 85-мм орудием. Основным назначением этой самоходки было уничтожение тяжелых танков противника типа «Тигр» на дистанциях 500 — 1000 м. Для выполнения ТТТ предлагалось взять за основу модернизированную САУ СУ-122М и вместо 122-мм гаубицы установить орудие с баллистикой 85-мм зенитной пушки обр.1939 года. Во второй половине апреля конструкторский отдел Уралмашзавода приступил к проектированию новой машины.
5 мая 1943 года ГКО постановлением № 3289сс назначил сроки и исполнителей по изготовлению новых танков и САУ. Выпуск САУ с 85-мм пушкой возлагался на Уралмашзавод, причем Центральное артиллерийское конструкторское бюро (ЦАКБ), возглавляемое В.Г.Грабиным, должно было спроектировать, а завод № 9 Наркомата вооружения — изготовить орудие для этой САУ. Однако, когда были получены чертежи 85-мм пушки С-31, предлагаемой ЦАКБ, выяснилось, что она занимает очень большой объем внутри боевого отделения и не позволяет удовлетворительно разместить в машине оборудование и экипаж, а кроме того, вызывает значительное увеличение массы САУ. На «Уралмаше» не только переработали люльку этого орудия, но также предложили заводу № 9 разработать новую 85-мм пушку. В результате в КБ завода под руководством Ф.Ф.Петрова была спроектирована пушка Д-5С-85, значительно лучше приспособленная для установки в САУ. В конце мая 1943 года из ЦАКБ поступил эскизный проект еще одного орудия — С-18. Оно имело некоторые преимущества с точки зрения артиллерийского производства, так как в нем использовалась люлька от серийной 76-мм танковой пушки ЗИС-5. Но танковое орудие С-18 не очень удачно компоновалось в боевое отделение проектируемой САУ по следующим причинам:
1) штатная люлька от пушки ЗИС-5, из- за значительной ширины, увеличивала размеры амбразуры под орудие; увеличивалась подвижная и неподвижная бронировка; уменьшался полезный объем внутри боевого отделения и сокращался на 50 л запас горючего внутри машины;
2) увеличенные размеры бронировки орудия значительно ухудшали обзорность водителя со своего рабочего места;
3) центр тяжести всей установки смещался вперед вправо, благодаря чему увеличивалась нагрузка на самый перегруженный каток;
