10. Выделить диаграмму, установить тень для каждого куска, выбрав из списка Shadow (Тень) значение Group (Группа).
11. Сохранить изменения. Пример выполненного упражнения расположен на первой странице в файле: /pages/examples/6.1.16.pages.

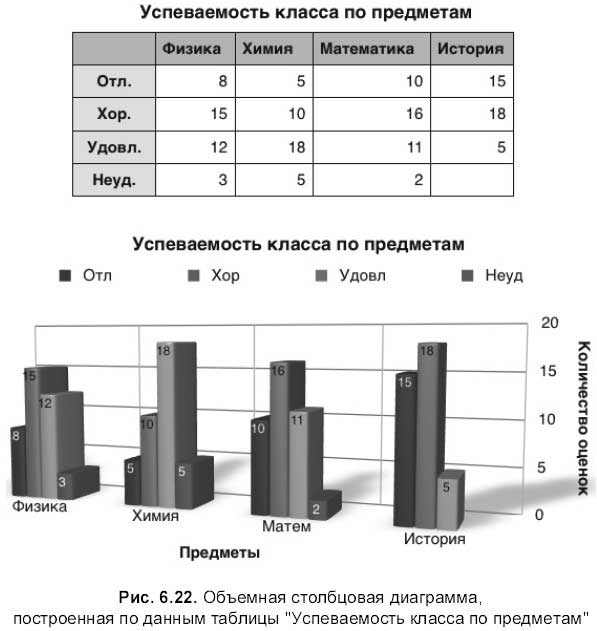

Построить объемный вариант столбцовой диаграммы по данным таблицы «Успеваемость класса по предметам» (рис. 6.22). Электронный вид задания находится
1. В документе упр. pages перейти на новую страницу.
2. Вызвать окно редактора данных диаграммы, занести в него данные из таблицы (рис. 6.22). В окне инспектора выбрать объемный вариант столбцовой диаграммы:
3. Аналогично предыдущему заданию установить заголовок и легенду диаграммы. В окне инспектора активизировать область Axis (Ось), в списке X-Axis (Ось X) выбрать пункты:
Show Category Labels (Показать имена категорий) для отображения названий предметов: физика, химия, математика, история;
• Show Category Title (Показать заголовок категории) для ввода заголовка «Предметы»;
• Show Gridlines (Показать линии сетки), для установки вертикальной линии сетки.
4. Из списка Y-Axis (Ось Y) выбрать пункт Show Value Title (Показать заголовок значений), в появившееся текстовое поле ввести заголовок «Количество оценок».
5. В области Value Axis Format (Формат оси значений) ввести следующие значения:
• Minimum (Минимум) — 0;
Maximum (Максимум) — 20;
Steps (Шаги) — 10.
6. Для перекрашивания столбцов необходимо выделить столбцы одного ряда (на рис. 6.22 выделены столбцы ряда оценок «отлично»), щелкнув на одном из них, затем на панели форматирования изменить цвет для параметра Fill (Заливка).
7. Для форматирования текста подписей значений, расположенных на столбцах, достаточно выделить подпись одного столбца (для изменения подписи у столбцов одного ряда), затем изменять параметры символов в окне Fonts (Шрифты) (см. рис. 5.9).
8. Для настройки параметров диаграммы в пространстве используется область 3D Scene (Трехмерная сцена), попробуйте настроить эти параметры самостоятельно по вашему желанию.
9. Сохранить изменения. Пример выполненного упражнения расположен на второй странице в файле: /pages/examples/6.1.16.pages.
Построить график посещаемости занятий по информатике в текущем и прошлом году на основании таблицы посещаемости занятий. Один график с подписями значений перекрасить в красный цвет, другой — в зеленый цвет (рис. 6.23). Электронный вид задания находится на третьей странице документа в файле: /pages/tasks/6.1.16.pdf.
1. Для выполнения задания используется тип диаграммы Line (Линейная):
2. Для
3. Чтобы расположить подписи значений как на рис. 6.23, следует в окне инспектора в опции Series (Ряды) из списка Data Point Settings (Параметры точек данных) выбрать пункт Above Right (Вверху справа) — для красного графика (2007–2008) и Center (В центре) — для зеленого графика (2008–2009).
4. Для смены символа значения и закрашивания его внутренней области используются списки Data Point Symbol (Символ точки данных) и Symbol Fill (Заливка символа) в настройках опции Series (Ряды).
5. Пример выполненного упражнения находится в файле:
/pages/work/6. 1.16.pages.
6.1.17. Работаем с полями и колонтитулами документа
Для выполнения заданий нам понадобится материал разд. 5.1.17.
Предположим, что созданный многостраничный документ упр. pages необходимо распечатать для последующей подшивки, причем каждый лист должен быть распечатан с обеих сторон. Поэтому внутреннее поле (ближайшее к переплету) каждой страницы должно быть больше внешнего поля. Для этого необходимо: поля установить зеркальными (левые поля нечетных страниц будут равняться правым полям четных страниц) и изменить размер полей так, чтобы внутренние поля были больше внешних, например, внутреннее — 3 см, внешнее — 1,5 см, верхнее и нижнее — 2 см.
1. Открыть файл упр. pages из папки Документы.
2. Открыть окно Inspector (Инспектор), перейти на вкладку Document (Документ):
3. В области Document Margins (Поля документа) в текстовое поле Left (Левое) ввести значение 3 см, Right (Правое) — 1,5 см, Тор (Верхнее) — 2 см, Bottom (Нижнее) — 2 см.
4. Для получения зеркальных полей установить флажок Facing Pages (Вид страниц). Обратите внимание, левое поле изменилось на внутреннее (Inside), а правое — на внешнее (Outside).
В верхний колонтитул документа упр. pages внести текст «Текстовый процессор Pages», который должен быть выровнен по левому краю на нечетных страницах, и по правому краю на четных. Автоматически подсчитать количество страниц в документе и внести значение в верхний колонтитул, которое должно быть выровнено, наоборот, по правому краю на нечетных страницах, и по левому краю на четных. В нижний колонтитул внести номер страницы, выровнять его по центру.
