Рис. 24. Аналог унитаза – чугунная эмалированная напольная чаша (мини-унитаз): а) вид сверху; б) вид сбоку. Чугунная эмалированная напольная чаша: 1 – корпус; 2 – водораспределитель; 3 – патрубок подвода воды; 4 – сифон
Преимущества и недостатки того или иного вида унитазов
Из перечисленных выше видов унитазов у потребителей пользуются большим спросом унитазы с косым выпуском под углом в 60°, а также козырьковые с цельнолитыми полочками для присоединения керамических смывных бачков и постаментами с отверстиями для крепления к полу высокопрочными шурупами с большой головкой. Указанные выше унитазы удобны и надежны
Практика эксплуатации унитазов всех видов показывает, что российские унитазы в комплекте с керамическими смывными бачками, арматурой, соединительными и крепежными деталями легче ремонтировать в случае какой-либо поломки – в магазинах сантехники всегда можно приобрести любую арматуру и другие необходимые детали.
Определенным спросом у застройщиков индивидуальных домов (коттеджей) пользуются чугунные эмалированные напольные чаши – аналог унитаза, причем недорогой и простой в эксплуатации (рис. 24).
Такой мини-унитаз не требует установки смывного бачка, а только крана большого диаметра – до 50 мм с функцией смыва. Краны устанавливают в комплекте с вентилями, которыми фиксируют необходимое рабочее давление перед краном или отключают кран. К смывному крану устанавливается гибкая подводка диаметром 25 мм, при этом она подключается к водопроводной сети с давлением до 0,6 МПа.
Смывной кран – запорное устройство, в котором запорный элемент в виде пробки в форме тела вращения с отверстием для пропуска потока воды (холодной) при перекрытии потока поворачивается вокруг своей оси.
Смывные санитарно-технические краны имеют в большинстве моделей коническую пробку. По способу создания давления между корпусом и пробкой, необходимого для обеспечения герметичности, смывные краны с коническим запорным элементом подразделяют на натяжные и сальниковые. Сальниковые смывные краны имеют так называемые сальники, в которые помещают сальниковую набивку марки ХБС (плетеная хлопчатобумажная сухая). Такая набивка выдерживает максимальное давление потока воды до 20 МПа и температуру до +100 °C.

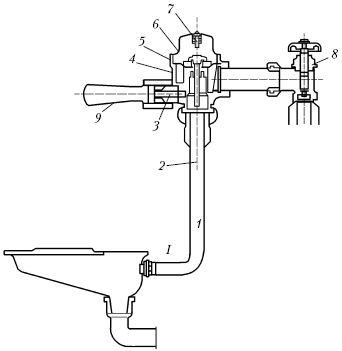

Рис. 25. Универсальный смывной полуавтоматический кран для подключения к унитазам и напольным чашам (мини-унитазам). I вариант: место подсоединения к напольной чаше. Универсальный смывной полуавтоматический кран: 1 – спусковая труба; 2 – резиновый стакан; 3 – узел пуска; 4 – корпус; 5 – мембрана; 6 – крышка; 7 – регулировочный винт; 8 – регулировочный вентиль; 9 – ручка пуска
В настоящее время наиболее часто применяется смывной полуавтоматический латунный мембранный кран с гибкой подводкой Бу 25 мл. Этот кран ставится не только (рис. 25) к чугунной эмалированной напольной чаше (мини-унитазу), но и к обычным керамическим унитазам вместо смывного бачка. Такие унитазы со смывным краном имеют большие преимущества по надежности в эксплуатации по сравнению с унитазами в комплекте со смывными бачками.
Составные части унитаза
Большинство моделей унитазов в нижней части имеют постамент с отверстиями под крепление к полу высокопрочными шурупами с увеличенной головкой (рис. 23).
В верхней части унитаз имеет чашу (рис. 23) с отверстием для приема смыва и выпуск из него – сифон – в нижней (рис. 23).
В верхней части унитаз имеет полочку (цельнолитую или приставную) для крепления смывного бачка (рис. 23). От смывного бачка к унитазу идет выпуск – резиновая трубка или патрубок (рис. 23) для подачи воды в чашу унитаза.
К канализационной трубе (рис. 23) унитаз подключается посредством сифона и патрубка (рис. 23) – на конце сифона находится резиновой патрубок.
Установка
Наиболее легко устанавливаются унитазы, имеющие в основании (нижней части) постаменты с отверстиями (2 или 4) под шурупы для крепления к полу. Если пол в туалете деревянный, то унитаз крепится при помощи высокопрочных шурупов с увеличенной головкой без особых усилий с использованием отвертки с плоской рабочей частью или крестообразной (т. е. в соответствии с видом головки шурупов). В тех случаях, когда пол бетонный, предварительно электродрелью со сверлом по бетону (сверло с твердосплавным наконечником) делаются гнезда под дюбель-шурупы. После закрепления унитаза к полу его присоединяют к канализационной трубе посредством резинового выпуска – патрубка, одеваемого на конец сифона унитаза.
Последняя операция – в верхней части на полочку унитаза ставится керамический смывной бачок и закрепляется винтами с увеличенной головкой. После этого выпуск смывного бачка соединяется с вводом в унитаз посредством резиновой трубки или патрубка (рис. 23).
Некоторые виды унитазов не имеют постаментов с отверстиями под шурупы, что намного усложняет их установку. Для надежного крепления к полу такого унитаза (без постамента) предварительно делается гнездо в полу по разметке под размер его основания. Гнездо выдалбливается в полу с применением специальных инструментов, в частности электроперфоратора (рис. 26).

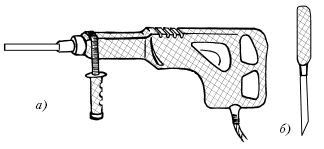

Рис. 26. Инструменты для установки унитаза а) электроперфоратор с пикой для долбления гнезда под унитаз в бетонном полу; б) стамеска для долбления гнезда в деревянном полу
Электроперфоратор похож по внешнему виду на электродрель, но вместо сверла имеет долбежную пику с острым концом для долбления бетонных или каменных полов. Гнездо в деревянном полу делается при помощи электродрели со сверлом и широкой столярной стамески. При этом сначала сверлом сверлят пол по контуру разметки основания унитаза, а затем в середине, после чего стамеской расчищают (срубают) места сверления. В комплекте со стамеской используют обычный молоток. Молотком слегка ударяют по ручке стамески и срезают куски дерева в контуре гнезда под унитаз. Существует и другой вариант установки унитаза без постамента на деревянный пол. В этом варианте долбление пола не делают, а производят армирование вокруг основания унитаза гвоздями и стальной мягкой проволокой диаметром 2 мм. Для этого по периметру основания вбивают молотком несколько рядов гвоздей длиной 80–90 мм (рис. 27), но не до шляпки!
Рис. 27. Устройство гнезда под унитаз без постамента на деревянном полу с применением гвоздей, стальной проволоки и раствора цемента с песком и эмульсией ПВА
Забитые гвозди загибают плоскогубцами и обматывают стальной проволокой. После выполнения армирования гвоздями и проволокой в гнездо устанавливают унитаз (примечание: шляпки гвоздей не должны касаться поверхности основания унитаза!) и всю эту конструкцию заливают цементным раствором. Цементный раствор готовят так: берут 2 кг цемента марки М-400 (портланд-цемент) и 2 кг песка (речного или горного), перемешивают все это в тазу или кастрюле (ведре) и добавляют воду до получения кашеобразной массы (густой) и 200 г эмульсии ПВА. Полученным раствором заполняют всю армированную конструкцию в виде конуса (рис. 27), фиксируя при этом положение унитаза.
