Сантехника: выбираем и подключаем самостоятельно

Алексеев Виктор Константинович

empty-line/>

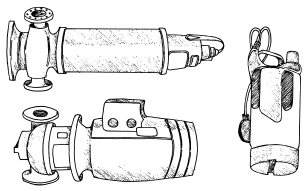

Рис. 39. Насосы, применяемые в системах автономного частного водоснабжения

Насосы «ЦНШ» – центробежные шариковые одноступенчатые горизонтальные консольного типа; они предназначены для перекачки чистой воды. Направление вращения рабочего колеса – против часовой стрелки при взгляде со стороны всасывающей части. Насосы типа «Ф» применяют для перекачки воды с волокнистыми и механическими примесями вроде песка во взвешенном состоянии (их можно применять без фильтра, устанавливаемого в скважине, но в этом случае фильтр необходим на поверхности перед закачкой воды в мембранный бак).

В настоящее время применяют центробежные насосы зарубежного производства – GRUNDFOS, DAW, ESPA, PEDROLLO и др. (рис. 39).

Вибрационные погружные насосы обладают способностью

перекачивать воду из скважины с большим содержанием песка, но это приводит к износу труб и необходимости устанавливать фильтры на поверхности. Большим недостатком таких насосов является резкое уменьшение расхода откачиваемой воды из скважины при увеличении высоты ее подъема, сопровождаемое сильной вибрацией. Вибрационные насосы в основном используются в неглубоких скважинах для обеспечения летнего водоснабжения с небольшим расходом при поливах дворовых насаждений около частного дома (или коттеджа). Эти же насосы используют для очистки скважин от заиления (т. е. удаления накопившегося песка на дне скважины (только не очень глубокой).

В настоящее время в специализированных магазинах продаются самые разнообразные насосы, в том числе погружные, предназначенные для устройства системы автономного частного водоснабжения (рис. 39), а также мембранные баки в комплекте с реле давления. В системах частного водоснабжения применяются разнообразные трубы:

1) буровые обсадные, составляющие основу скважин любого типа, диаметром от 150 до 219 мм, изготовленные из прочной стали, специальной марки; эти трубы не имеют сварных швов – в скважине они соединяются на резьбе с использованием муфт;

2) стальные цельнотянутые водопроводные трубы (без сварных швов), предназначенные для подъема воды с различных глубин на поверхность; соединяются также на резьбе с помощью стальных муфт;

3) металлопластиковые или полипропиленовые трубы для транспортировки воды от скважины (вернее, от мембранного бака) в дом (или коттедж). Диаметры и толщина стенок стальных водопроводных труб для системы автономного частного водоснабжения подбираются с учетом объема подачи воды и напора, создаваемого насосом или насосной станцией.

Напор – это разность удельных давлений воды в сечениях труб после и до насоса, выраженная в метрах водяного столба (в технической документации и на ярлыке насоса обозначается буквой «Н»). Обычно под напором подразумевают давление воды в трубопроводе частного водоснабжения на выходе из насоса.

Подача, или расход – это объем воды, подаваемой насосом в единицу времени, выражается в кубометрах в час (м³/час) или литрах в секунду (л/с). В технической документации и на ярлыке (прикрепляется на корпусе) насоса обозначается буквой «Q».

Полипропиленовые и металлопластиковые трубы по диаметрам и толщине стенок также подбираются для систем автономного частного водоснабжения с учетом подачи и напора воды от насоса скважины или колодца. Чаще всего применяются трубы диаметром от 40 до 100 мм.

Преимущество полипропиленовых труб перед металлическими, используемыми в системе любого водоснабжения, состоит в том, что они не подвергаются коррозии и в них не возникают так называемые блуждающие токи, весьма опасные для здоровья людей из-за возможности поражения током.

Кроме труб и насосов, при устройстве частного автономного водоснабжения используется запорная арматура:

1) задвижки чугунные или стальные нержавеющие (рис. 40) с ручным регулированием или с помощью электрического привода в виде малогабаритного электродвигателя;

2) вентили фланцевые (фланцы показаны на рис. 40), соединяемые со стальными трубами на болтах (фланцы привариваются сваркой к трубам); под болты во фланцах делают 4 или 6 отверстий; фланцы применяются заводского или собственного изготовления, устанавливаются на трубопроводах с давлением более 1 МПа;

3) фитинги (рис. 40) – применяют для соединения труб различного вида, одного диаметра или разных диаметров, по прямой линии или под углом в 60°, 30°, 90°, 45°;

4) полно– и полупроходные шаровые краны, краны mini, угловые краны (рис. 37) – устанавливаются в системе частного водоснабжения внутри дома (или коттеджа);

5) обратные клапаны (рис. 40) – устанавливают на главном трубопроводе системы частного водоснабжения с целью предотвращения обратного оттока холодной воды из домовой сети

в сторону скважины (мембранного или накопительного бака); такой клапан пропускает воду только в одном направлении;

6) сетчатые фильтры из нержавеющей стали или латуни (в элитных домах применяют сетчатые фильтры из серебра, изготавливаемые по заказу) – устанавливают в основном в скважинах на глубине или перед мембранным баком;

7) муфты резьбовые и гайки накидные (рис. 40) – используют для соединения труб в домовой сети водоснабжения;

8) отводы стальные (металлопластиковые или полипропиленовые) – устанавливаются при необходимости в наружной сети частного водоснабжения, в основном при переходе на разные уровни расположения трубопровода (сверху вниз или наоборот);

9) заглушки – применяются редко, их ставят обычно на одной стороне крестовин (фитингов) при разветвлениях на внешнем трубопроводе автономного водоснабжения; заглушки небольших размеров чаще всего устанавливают на чугунных отопительных радиаторах (в доме).

Рис. 40. Запорная арматура, фитинги и фланцы, применяемые при монтаже частного автономного водоснабжения. Запорная арматура: задвижки, вентили, краны, обратные клапаны, фитинги, фланцы, задвижка стальная нержавеющая, полно– и полупроходные краны, краны mini, клапан обратный в разрезе, заслонка-затвор, фланец, фланец, корпус клапана. Водоснабжение: кран, муфта и гайка накидные. Труба металлополимерная, полипропиленовая. Фитинги для монтажа систем холодного и горячего водоснабжения. Срок службы до 50 лет. Полный проход кран шаровой (КШ) на полдюйма (12,5 мм)

Для обеспечения нормального функционирования всей наружной части системы частного автономного водоснабжения в холодное время года (в том числе зимой) трубопровод, бак мембранный, задвижки защищают теплоизоляционными материалами – минераловатными плитами в сочетании с обвязкой (обмоткой), снаружи – гидростеклоизолом и оцинкованным стальным листом толщиной 0,55 мм. Трубопроводы частного водоснабжения от скважины или колодца прокладывают до дома в траншеях с устройством специальных железобетонных лотков или в скорлупах, изготовленных из жесткого пенополиуретана. При этом обеспечивают надежную защиту от промерзания.

Насосную станцию на скважине частного водоснабжения обычно ставят с углублением на 2–2,5 м, и над ней делают утепленную будку из монолитного железобетона с пенополиуретановой изоляцией толщиной 50–60 мм (или выполняют утепление жидким пенопластом, позволяющим покрывать поверхности любой сложной конфигурации, в том числе корпуса насосов, баков. После его нанесения на поверхность пенопласт затвердевает.

Система автономного отопления частного дома индивидуальной застройки

При организации системы автономного отопления частного дома индивидуальной застройки учитываются следующие факторы:

1) объем и напор (т. е. давление) подаваемой в дом холодной воды из колодца или скважины;

2) кислотность воды (рН) или ее минерализация (т. е. наличие в воде солей металлов, что обуславливает жесткость или мягкость воды). Высокая минерализация ведет к отложению солей на стенках отопительного оборудования (в том числе известкового налета). Для уменьшения высокой минерализации воды, поступающей в систему отопления, применяют специальные фильтры со сменными картриджами (рис. 44) или устанавливают накопительные баки с водоподготовкой перед подачей холодной воды в систему отопления. В этих баках воду доводят до нормальной кислотности рН = 5,5 путем добавления в нее специальных химреактивов, которые указываются в технических инструкциях к отопительным котлам и водонагревателям; 3) наличие или отсутствие рядом с частным домом газопровода или электролинии. При наличии указанных коммуникаций и для подключения к ним оформляют всю необходимую документацию для получения разрешения у соответствующих служб (в документации указываются общий объем отапливаемых помещений дома и мощность отопительного оборудования). При отсутствии газопровода и электролинии автономную отопительную систему частного дома выполняют в расчете на использование твердого (уголь, дрова) или жидкого (дизельное топливо – так называемая солярка) топлива, в этом случае отопительная система частного дома получается абсолютно автономной.
