Сантехника: выбираем и подключаем самостоятельно

Алексеев Виктор Константинович

По свидетельствам некоторых владельцев частных домов индивидуальной застройки, в ряде районов России автономную отопительную систему выполняют комбинированной, сочетая газовую или электрическую с обычной печной на дровах или каминной (на дровах или древесном угле).

Такая комбинированная система автономного отопления делается вынужденно из-за постоянного роста тарифов на газ и электроэнергию (в основном) или для перестраховки на случай отключений по разным причинам (таким как аварии, ремонт, неплатежи потребителей).

Отопительные приборы системы отопления (в квартирах, коттеджах и частных индивидуальных домах) – конвекторы – создают конвекционный тепловой поток. Эти приборы объединены в одно понятие

общим принципом теплопередачи тепла от теплоносителя (горячей воды или пара) воздуху помещения посредством оребренной одиночной трубы или группы труб.

Рис. 41. Газовые отопительные котлы

Конвекторы имеют определенные преимущества перед другими приборами отопления:

1) максимальную поверхность теплообмена при минимальных габаритах корпуса;

2) низкий уровень лучистого (инфракрасного) излучения от наружной поверхности стального кожуха, что позволяет снизить опасность рассыхания и деформации деревянной мебели в отапливаемом помещении;

3) гладкую наружную поверхность стального кожуха (они травмобезопасны);

4) легкий доступ к теплообменнику конвектора для очистки его от пыли;

5) низкую стоимость конвекторов отечественного производства относительно импортных;

6) простоту монтажа (конвектор крепится на кронштейнах к стене дюбелями);

7) продолжительный срок службы – более 30 лет;

8) элегантный дизайн корпуса конвектора (белую или светлых тонов эмаль);

9) низкую цену по сравнению с чугунными радиаторами (при одинаковых размерах и мощности теплоотдачи);

10) эффективный теплосъем с тонких многочисленных пластин, что практически полностью исключает вероятность их нагрева выше температур, рекомендованных гигиенистами (+60 °C); это позволяет избежать возникновения эффекта «сухой возгонки органической пыли», который в разной степени насыщен воздух жилых помещений. В специализированных магазинах по продаже оборудования для систем автономного отопления в настоящее время имеется большой ассортимент котлов, водонагревателей, насосов и разнообразной арматуры (рис. 41).

Рис. 42. Накопительные водонагреватели

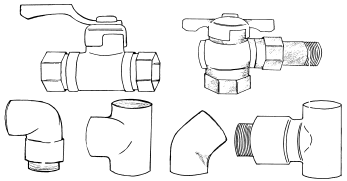

На рисунках 41, 42, 43 показаны основные, наиболее распространенные виды котлов, водонагревателей, насосов и арматуры.

1. Котлы отопительные газовые ДОН, КЧМ, «Аристон», «Протерм», имеющие одноконтурные или двух-контурные системы нагрева воды. Их мощность варьируется в пределах от 10 до 60 кВт, они удобны в эксплуатации и имеют долгий срок службы.

Рис. 43. Газовые проточные водонагреватели

2. Газовый отопительный навесной котел «PRO-THERM» оснащен пластиковым термостойким теплообменником для подготовки горячего водоснабжения с температурой воды +70 °C. Благодаря наличию пластикового термостойкого теплообменника он надежен в эксплуатации почти при любой кислотности воды – на нем не образуется известковый налет (рис. 44).

Рис. 44.

Составные части фильтра для воды: 1 – подача холодной воды; 2 – фильтрующая сетка; 3 – магнитная сетка; 4 – фильтрующая сетка тонкой очистки; 5 – подача чистой холодной воды; 6 – шунгитовый накопитель примеси; 7 – отопительный агрегат

3. Накопительный водонагреватель электрический «AEG» имеет:

1) несколько групп нагрева с плавным регулированием температуры;

2) функцию защиты от замерзания в случае отключения электричества;

3) функцию быстрого нагрева;

4) специальное высококачественное термо– и химически стойкое эмалевое покрытие;

5) высокоэффективный магниевый анод для защиты накопительного бака от коррозии.

4. Накопительный электрический водонагреватель «Electrolux» имеет:

1) плоский дизайн;

2) бак емкостью от 10 л до 30 л; от 30 до 80 л; от 50 до 100 л; от 100 до 200 л и от 200 до 500 л (в зависимости от модели этого класса);

3) раздельные нагревательные элементы, не имеющие прямого контакта с водой;

4) датчик температуры с предохранителем от перегрева;

5) регулятор температуры от +30 до + 70 °C;

6) экономичный режим нагрева воды.

5. Водонагреватели газовые и электрические российского и импортного исполнения.

6. Газовый проточный водонагреватель «AEG» имеет:

1) два режима мощности нагрева;

2) терморегулятор на передней панели;

3) повышение температуры в интервале от +25 до +50 °C.

7. Газовый проточный водонагреватель «Valliant» имеет:

1) микропроцессорную систему управления;

2) двухцветный жидкокристаллический дисплей с подсветкой;

3) возможность работы с предварительно нагретой водой.

8. Чугунный газовый котел «Гризли» имеет:

1) высокий КПД (коэффициент полезного действия) – более 90 %;

2) мощность 150 кВт, что позволяет устанавливать его в системах автономного отопления в частных домах или коттеджах, имеющих общий объем помещений от 250 до 500 м³;

3) высокую надежность и длительный срок службы.

9. Чугунный газовый котел «Медведь» имеет:

1) высокий КПД – 94 %;

2) мощность 50 кВт;

3) высокую надежность и длительный срок службы; предназначен для установки в системы автономного отопления в частных домах или коттеджах, имеющих общий объем помещений от 170 до 250 м³.

10. Навесные газовые котлы «Рысь» имеют:

1) высокий КПД – 95 %;

2) мощность от 30 до 50 кВт;

3) теплообменник из нержавеющей термо– и химически стойкой стали рассчитан на систему автономного отопления в частных домах (коттеджах) индивидуальной застройки с общим объемом помещений от 120 до 170 м³.

Кроме перечисленных выше котлов и водонагревателей, для систем автономного отопления частных домов с общим объемом помещений от 100 до 120 м³ применяются газовые емкостные проточные водонагреватели типа АОГВ, АГВ и ВПГ-20-1-2-П. Из них наиболее распространены емкостные проточные газовые водонагреватели АГВ, работающие по принципу нагрева воды в емкости без применения принудительной циркуляции (т. е. без подкачки воды циркуляционным насосом), при этом допускается отбор горячей воды для бытовых нужд. Водонагреватель типа АГВ имеет следующие технические характеристики:
