1) тепловая нагрузка 6 кВт;

2) теплопроизводительность – 5 кВт;

3) время начального нагрева воды до температуры +90 °C – от 60 до 70 мин;

4) интервал настройки нагрева воды – от +40 до +90 °C;

5) площадь отапливаемых помещений – до 40 м² (модель АГВ-120 ДТ обогревает помещения площадью от 40 до 100 м², имеет мощность 11 кВт);

6) диаметр кожуха – 420 мм;

7) высота аппарата – 1250 мм;

8) масса – 75 кг.

Для подкачки воды и создания нужного напора (давления) в системе автономного отопления при установке отопительных котлов большой мощности (а также водонагревателей) любых типов используются специальные насосы, одинарные с сухим или мокрым ротором. Одинарный насос с сухим

ротором имеет рабочий проход (диаметр) от 32 до 80 мм, рассчитан на давление от 1 до 1,6 МПа, перекачку воды и водогликолевой смеси (антифриза) с температурой от +10 до +120 °C. Одинарный насос с мокрым ротором имеет рабочий проход от 1 дюйма до 1,25 дюйма; рассчитан на давление 1 МПа, перекачку воды и водогликолевой смеси с температурой от +10 до +110 °C. Кроме указанных выше насосов, применяются так называемые диагональные насосы типа ЦНИПС, предназначенные для создания циркуляции горячей воды в автономных системах водяного отопления при давлении воды до 0,6 МПа. Их устанавливают непосредственно на трубопроводе без отводной линии.

Для питания отопительных котлов и водонагревателей любых типов с малой теплопроизводительностью и перекачки (т. е. для подкачки) воды температурой до +105 °C применяются центробежно-вихревые насосы марки 2,5 ЦВ.

Очень часто для подкачки и откачивания воды в системах водяного отопления, а также для опрессовки систем автономного отопления используются малогабаритные ручные насосы типа БКФ – поршневые одноцилиндровые двойного действия.

Неизменно большим спросом в российской глубинке пользуются малолитражные котлы типов КЧМ-1 и КЧМ-2 (чугунные), предназначенные для систем автономного отопления в домах индивидуальной застройки, с использованием твердого топлива в виде угля, брикетов и дров. Указанные котлы продаются в собранном виде.

Котел чугунный КЧМ-1 имеет следующие технические характеристики:

1) площадь поверхности нагрева – от 1,3 до 3,7 м²;

2) теплопроизводительность – от 16 до 50 кВт;

3) коэффициент полезного действия при сжигании угля антрацита марки АО – от 75 до 80 %;

4) число секций – от 4 до 10;

5) емкость – от 27 до 47 л;

6) массу – от 230 до 430 кг;

7) длину – от 350 до 850 мм;

8) ширину – 450 мм;

9) высоту – 1050 мм;

10) требуемое разрежение за котлом – от 10 до 20 Па (создается ручным насосом БКФ).

Почти во всех районах России большим спросом пользуются водогрейные колонки, предназначенные для обычных частных бань (семейных), возводимых недалеко от дома (или коттеджа) индивидуальной застройки. Эти колонки работают на твердом топливе – дровах или брикетах из опилок, древесной стружке. Российские заводы изготавливают водогрейные колонки следующих типов: КВЭ-1 – с эмалированным стальным водяным баком и чугунной топкой; КВЦ-1 – с оцинкованным водяным баком и чугунной топкой; КВЭ-2 – с эмалированным стальным баком и встроенной стальной топкой. Водогрейные колонки для бань типов КВЭ-1 и КВЦ-1 имеют следующие технические характеристики:

1) вместимость водяного бака – 90 л;

2) минимальное давление воды в местной (автономной) водопроводной сети перед колонкой – 0,06 МПа;

3) максимальную температуру нагрева воды – 180 °C;

4) продолжительность нагрева полного объема воды в водяном баке:

а) при нагреве от +5 до +40 °C – не более 30 мин;

б) при нагреве от +5 до +80 °C – не более 75 мин;

5) массу колонок – 70 кг.

Отопительные котлы и водонагреватели, работающие на газе, дизельном топливе, имеют отводы продуктов сгорания в дымоход, выходящий на крышу частного дома (или коттеджа). По оснащенности автоматическими и регулирующими устройствами указанные отопительные приборы, работающие только на газе, подразделяются на два класса: высший (В – указывается в технической документации) и первичный (П). Приборы, изготовляемые по классу П, обеспечивают доступ газа к основной горелке только при наличии запального пламени и потока холодной воды из сети автономного водоснабжения, а также при отключении запальной и основной горелок при отсутствии разряжения в дымоходе. Для обеспечения тяги ставят специальные малогабаритные вытяжные вентиляторы (рис. 45а) или кондиционеры

оконные (рис. 45б).

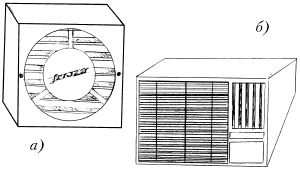

Рис. 45. Кондиционеры: а) оконный кондиционер; б) вытяжной вентилятор

Вентилятор и кондиционер поддерживают необходимую вытяжку продуктов горения при работе отопительных приборов в системе автономного отопления.

Рис. 46. Блочно-модульные котельные для автономного отопления группы домов индивидуальной застройки (или коттеджных поселков)

В последние годы (2000–2005 гг.) для создания систем частного водоснабжения и автономного отопления индивидуальные застройщики создают кооперативы и частные дома или коттеджи, объединяются в поселки. При таком варианте автономные отопительные системы поселка базируются на основе блочно-модульных котельных (рис. 46), рассчитанных на обеспечение горячей водой группы домов или коттеджей индивидуальной застройки. В этом случае суммарное потребление горячей воды группой частных домов зависит от тепловой мощности (производительность) блочно-модульной котельной с учетом возможных потерь тепла в процессе транспортировки по местной трубопроводной сети. При организации систем автономного отопления в индивидуальном строительстве самым главным моментом является выполнение правильных расчетов по комфортному отопительному режиму каждого помещения частного дома или коттеджа. Ошибки в расчетах могут привести к весьма серьезным осложнениям в виде сбоев отопления в периоды сильных морозов и замерзания трубопроводов.

Как показывает опыт последних лет, системы автономного отопления, работающих на газе или дизельном топливе, – очень хлопотное дело не только при их подготовке и установке, но и в эксплуатации. Поэтому в середине 1990-х гг. российскими учеными и техническими специалистами были разработаны высокоэффективные электроводонагреватели «Галан», представляющие собой электродные котлы проточного типа (рис. 47).

Рис. 47. Электродные котлы «Галан» нового поколения для автономных систем отопления частных домов и коттеджей

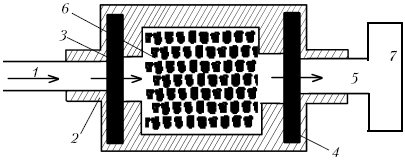

Использование таких электроводонагревателей в системе автономного отопления частного дома индивидуальной застройки не требует согласования на установку с органами котлонадзора, как в случае с отопительным оборудованием, работающим на газе. Отопительный электродный котел «Галан» нагревает проточную воду за счет движения ионов между электродами, т. е. используется принцип ионизации теплоносителя (воды или водогликолевой смеси – антифриза), когда его молекулы расщепляются на положительно и отрицательно заряженные ионы, которые в свою очередь перемещаются к отрицательному и положительному электродам, выделяя при этом тепловую энергию и передавая ее остальной массе теплоносителя.

Такой котел напоминает обычный большой электрокипятильник, нагревающий протекающую воду, но в нем отсутствуют всем известные ТЭНы (термоэлектронагреватели). Другой особенностью отопительного электродного котла «Галан» является его способность самонастраиваться на потребляемую мощность и отключаться при повышении заданной температуры радиаторов в системе автономного отопления частного дома (или коттеджа) или температуры воздуха в помещении (выше +20–22 °C). Кроме того, «Галан» имеет автоматические электронные устройства, прекращающие его работу при коротком замыкании, пожароопасном перегреве проводов, подводящих электрический ток или при утечке теплоносителя (воды или антифриза) в отопительной системе. В настоящее время электродные котлы «Галан» работают с использованием двух видов теплоносителя:
