И все же, несмотря на столь высокую чувствительность нашего слухового аппарата, мы можем разговаривать с собеседником, находясь лишь на сравнительно близком расстоянии от него. Можно крикнуть так, чтобы вас услышали на противоположной стороне улицы, но как бы громко вы ни кричали в Москве, вас все равно не услышат в Ленинграде. Это в первую очередь связано с тем, что звуковые волны по мере своего продвижения вперед очень быстро ослабевают.
Вы разговариваете по телефону, и на другом конце линии далекий собеседник слышит ваш
В трубке нашего аппарата имеется угольный микрофон — небольшая коробочка с угольным порошком и крышкой в виде тонкой угольной пластинки (лист 44). Микрофон вместе с батареей включен в телефонную цепь таким образом, что через угольный порошок все время проходит ток. При разговоре под действием звуковых волн меняется давление воздуха на порошок, а следовательно, и плотность порошка. При этом меняется и электрическое сопротивление микрофона: плотно сжатые крупинки угольного порошка намного легче пропускают электрический ток, чем тогда, когда они находятся в разрыхленном состоянии. Изменение сопротивления микрофона, в свою очередь, приводит к соответствующему изменению тока (в полном соответствии с законом Ома!), и поэтому при разговоре ток в цепи микрофона изменяется, в точности повторяя все изменения звукового давления.
На другом конце цепи включена намотанная тонким проводом катушка телефона (слово «телефон» имеет два значения; здесь под телефоном понимается прибор для воспроизведения звука, часто называемый наушником), к которой прилегает мембрана — тонкая стальная пластинка (лист 45). Под действием тока, проходящего по катушке (вы еще не забыли, что проводник с током — это тот же магнит?), мембрана телефона намагничивается и притягивается к ней. А так как при разговоре ток в цепи меняется, то меняется и сила притяжения мембраны.
Вследствие этого мембрана колеблется и создает звуковые колебания, почти в точности соответствующие звуку, произнесенному перед микрофоном.
Таким образом, при телефонном разговоре происходят два основных преобразования: на передающей стороне с помощью микрофона звуковые колебания преобразуются в электрические, а на приемной стороне электрические колебания преобразуются в звуковые. Между микрофоном и телефоном циркулирует только электрический ток (рис. 24).

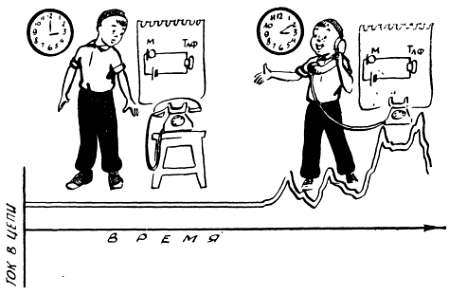

Рис. 24. При разговоре меняется звуковое давление на угольный порошок микрофона, меняется его сопротивление, а значит, и ток в цепи. Это, в свою очередь, приводит к тому, что меняется сила притяжения мембраны к катушке (электромагниту) телефона, мембрана начинает колебаться и создает звуковые волны.
Целесообразность этих преобразований очевидна: электрический сигнал — это надежный, быстрый и неутомимый гонец: он проходит огромные расстояния с молниеносной быстротой, почти в миллион раз быстрее звука.
Но
Здесь-то и проявляются замечательные преимущества линий радиосвязи, на которых передача электрических сигналов осуществляется без проводов, с помощью электромагнитных волн, распространяющихся в пространстве со скоростью света.
Наиболее сложные понятия, с которыми приходится сталкиваться при изучении электротехники и радиотехники, — это понятия об электрическом, магнитном и электромагнитном пале. И дело здесь, пожалуй, не в том, что электрическое или магнитное поля нельзя увидеть или потрогать рукой. Ведь мы довольно четко, хотя и упрощенно, представляем себе атом, несмотря на то что посмотреть на него не можем.
Основная трудность состоит в том, что невозможно представить себе какую-нибудь модель поля подобно тому, как мы рисуем в своем воображении упрощенную модель атома.
Понятие об электрическом, магнитном и электромагнитном полях лучше всего, взять из простейших опытов. Затем можно будет дополнить и развивать эти понятия, используя огромные достижения математики и физики в области изучения полей.
Электрическое поле возникает вокруг всякого электрического заряда или вокруг предмета, на котором имеется избыток зарядов какого-нибудь одного знака. Мы потерли о шерсть пластмассовую палочку или обычную гребенку, создав на ней избыток отрицательных зарядов, и пространство вокруг гребенки приобрело какие-то особые свойства: мелкие клочки бумаги, попадая в это пространство, начинают притягиваться к ней. Каким образом наэлектризованная гребенка действует на клочки бумаги? Может быть, действие электрических сил передается через частицы окружающего воздуха?
Ни в коем случае! Если мы проделаем свой опыт в пустоте, то клочки бумаги будут так же притягиваться к гребенке, как и в воздухе или в каком-либо другом газе (рис. 25).
Рис. 25. С электрическим зарядом связаны невидимые и неосязаемые, но реально существующие особые формы материи: вокруг неподвижного заряда всегда существует электрическое поле, а если заряд движется, то вокруг него возникает еще и магнитное поле.
Значит, дело здесь не в молекулах, атомах или других частицах окружающей среды. Значит, вокруг электрического заряда (в данном случае вокруг наэлектризованной гребенки) существует какое-то особое состояние пространства, какая-то особая форма материи, через которую и передается действие электрических сил. Эта особая форма материи, существующая наряду с такой известной нам формой материи, как вещество, и есть электрическое поле.
Науке уже многое известно об электрическом поле. Известно, например, что оно обладает определенной массой и запасом энергии (в нашем опыте эта энергия расходуется на перемещение к гребенке клочков бумаги). Многого об электрическом поле мы еще не знаем, однако факт его существования, подтвержденный многочисленными опытами, не может вызывать никаких сомнений.
