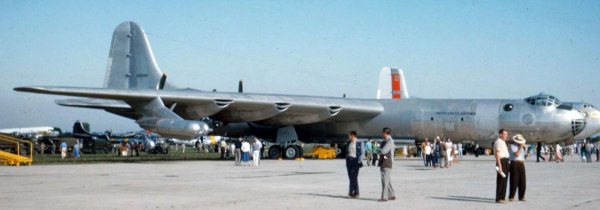

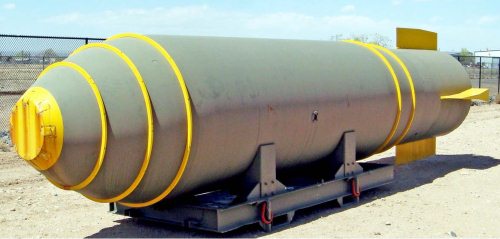

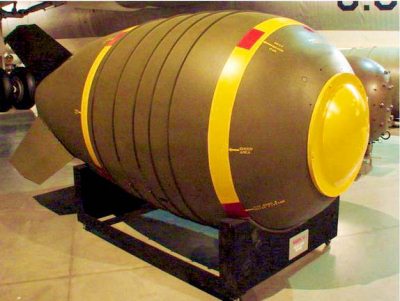

Производившийся в 50-х годах бомбардировщик В-36 был самым большим в истории самолетом с поршневыми двигателями. Их у него было шесть (с толкающими винтами), а, кроме них — еще и четыре турбореактивных. В-36 мог нести различные образцы ядерного оружия, например — бомбы Мк-6 весом 3,9 т, энерговыделением до 160кт (слева

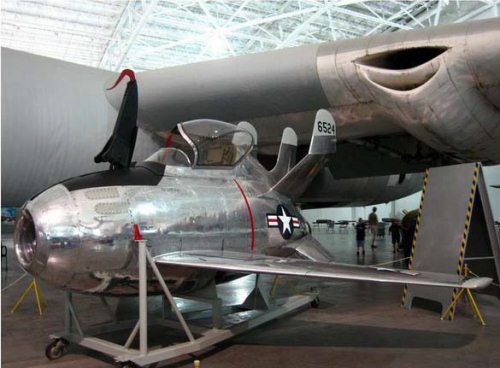

внизу), но не только. В полетах на межконтинентальную дальность В-36 не могли охранять истребители сопровождения, поэтому было задумано придать ему собственный истребитель (XF-85, на правом нижнем фото), также разместив его (со сложенными крыльями) в бомбоотсеке. Сбросить такой истребитель, как бомбу, было нехитрым делом, а вот принять обратно… При возвращении из бомбоотсека выпускалась рама, за которую «карманный» истребитель должен был зацепиться выпускаемым из носовой части крюком (окрашен в черный цвет). Затем истребитель складывал крылья и его втягивали в бомбоотсек. Нечего и говорить, какого мастерства требовала такая операция от пилота XF-85, фактически сидевшего верхом на турбореактивном двигателе
Ракета-то расходует свои силы куда более экономно: в начале полета, она не теряет много энергии на преодоление сопротивления воздуха, потому что движется сравнительно медленно и проходит плотные слои атмосферы по кратчайшему — вертикальному — пути; скорость ее становится значительной в уже разреженном воздухе, на большой высоте. Тут-то ее траектории придается нужный для достижения заданной дальности наклон, заканчивают работу двигатели и далее «забрасываемый вес» пролетает до 90 % дальности по баллистической траектории.
Вес этот меньше, чем тот, который нес «Ланкастер» или «Либерейтор», но производит значительно больший «эффект», каковой пытались всемерно увеличить, экономя каждый килограмм, так что порой капсула выпирала из «юбки» боеголовки, в которой прятался шар запала [63] (рис. 3.30)
…Как-то автор посетил по служебным надобностям Китай. Там гордятся своим «ядерным щитом» и в военном музее выставлены макеты, иногда — даже снабженные иллюминаторами, чтобы простой люд мог увидеть, «как все устроено» (рис. 3.31). Один макет отличался от других благородным, с синеватым отливом, белым цветом покраски. Как я и предполагал, это была боеголовка морской ракеты «Цзюйлань» — морякам всего мира не чужд снобизм, и китайские тоже предпочли не красить свои изделия в цвет, который их коллеги у нас презрительно характеризуют как «зелень подкильная». На вопрос о характеристиках, мои сопровождающие самодовольно заулыбались: мол, кудыж-те, милок, бдительность-то нашу, китайску, оммануть!
63
В советских морских ракетах, например в Р-29, капсулу не «выставляли», а «прятали» в корпусе, чтобы уменьшить длину «изделия».
Рис. 3.30

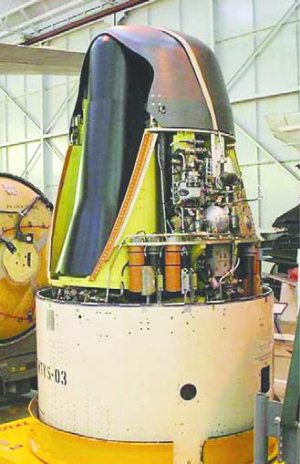

В 70-х годах Королевским ВМС были поставлены ракеты «Поларис», разработанные фирмой «Локхид миссайлс энд спейс» (США). Эти морские ракеты получили боевое оснащение собственной, британской разработки. Слева — платформа разведения боевых блоков ракеты «Polaris АЗТК». Термоядерная капсула боевого блока выступает из юбки, в которой размещен «запал» — заряд деления. Справа: после разделения боевых блоков, платформа подрывалась — этим создавалось множество обломков, среди которых маскировались от средств ПРО противника боевые блоки ракеты
Хотя «Цзюйлань» переводится с китайского, как «большая волна», донести до цели эта «волна» может небольшой вес, и конструкторы «вылизали» боеголовку. Прикинув пальцами размеры ампулы, автор брякнул: «Термоядерная, трехфазная, мощность…» Это была большая глупость — улыбки с лиц слетели, «сопровождавшие» стали весьма скупы на какие-либо пояснения. Они явно имели смутное представления о делении и синтезе ядер, иначе продемонстрированный способ оценки был бы для них самим собой разумеющимся…

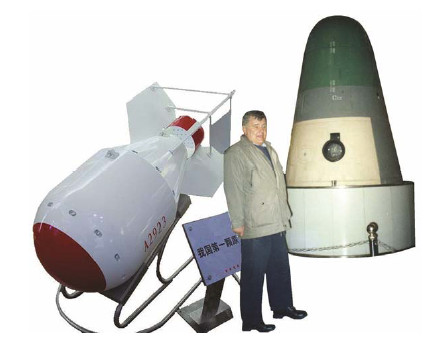

Рис. 3.31
Слева макет китайской ядерной авиабомбы. Справа — макет (с иллюминатором) термоядерной моноблочной боевой части
…Как и при описании детонации, автор
забежал вперед, рассматривая высокотехнологичные имплозивные заряды. А ведь первым примененным в боевых условиях был заряд «ствольного» типа — 6 августа 1945 г. В-29 сбросил бомбу Мк1 с таким зарядом на японский город Хирошиму и только спустя три дня — имплозивного «Жирного» на Нагасаки (рис. 3.32). Ствольный заряд (рис. 3.33) проще имплозивного: не нужна ему сложная схема синхронизации подрыва детонаторов, изготовление строго однородных сферических сегментов ВВ, их подгонка и многое другое, но низка и доля реагирующего при взрыве делящегося вещества.

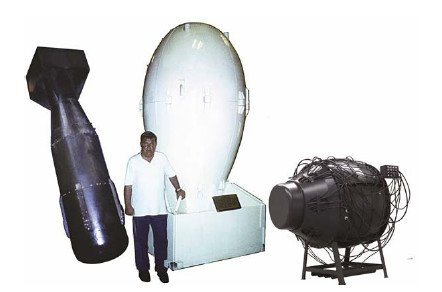

Рис. 3.32

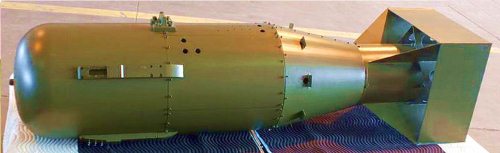

Слева — макет авиабомбы Мк-1 («Малыш», Little Boy) с зарядом ствольного типа, сброшенной 6 августа 1945 г. на Хирошиму. В центре — макет бомбы Fat Man (название обычно переводят как «Толстяк», но точнее — «Жирный»), взорвавшейся 9 августа 1945 г. над Нагасаки. Справа — «Гаджет», имплозивный заряд «Жирного»
В 70-е годы на ствольные заряды (рис. 3.34) позарились в тех странах, где это было «очень нужно», например — в Южноафриканской республике, чувствовавшей себя неуютно рядом с соседями, фигурировавшими вдоль ее границ (а чаще — в их пределах) с ППШ и автоматами Калашникова.
Ствольная схема применялась в артиллерии, потому что пушек, калибр которых допускал стрельбу первыми имплозивными снарядами, в войсках просто не было.
Рис. 3.33

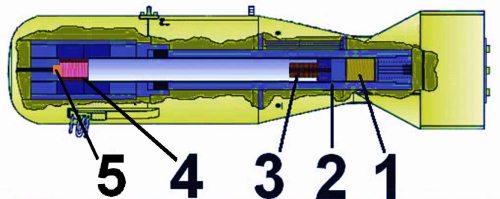

Схема ядерного заряда авиабомбы Мк-1. Давление газов от горения бездымного пороха 1 разгоняет по стволу 2 поддон с собранной из колец стержнем 3 из U235. Движение поддона заканчивается вхождением стержня в трубу 4 (также из U235) и ударом по источнику нейтронов 5, что приводит к контакту полония и бериллия и необходимой для инициирования цепной реакции эмиссии нейтронов (до этого момента полоний и бериллий не контактируют, так что и нейтроны не эмиттируются). В момент инициирования трубка и стрежень из U235 образуют цилиндр со сверхкритическими параметрами
Стращали народ и «ядерным чемоданчиком» (рис. 3.35) с зарядом ствольного типа, правда — выглядевшим не слишком достоверно. Заряды, предназначенные для диверсионных целей, действительно были созданы, но высота такого «чемоданчика» превышает 200 мм, что вполне позволяет разместить внутри экономичную имплозивную сборку (рис. 3.36).
Рис. 3.34

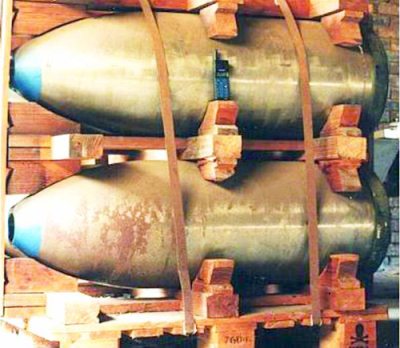

Слева — корпуса ядерных авиабомб, изготовленных в Южно-Африканской республике. Вставший в 1989 г. на путь демократических преобразований Ф. де Клерк (президент ЮАР) распорядился демонтировать и уничтожить в присутствии представителей международной общественности 6 имевшихся бомб. Общественность констатировала, что заряды бомб были урановыми, ствольного типа.
Контраст такой политике гласности — поведение правительства Израиля, которое никогда не вносило ясность в вопрос о наличии в его распоряжении ядерного оружия. Мало того, в 1985 г. оно бестактно уволило техника Вануну, трудившегося в ядерном центре Димона. Вануну в отместку вскрыл утаиваемое от международной общественности, опубликовав характерную фотографию (справа). Если предположить, что сфотографированные детали имеют отношение к делящимся веществам, то общественность имеет основания для вывода: сборка — часть заряда имплозивного типа. Полость в никелированной (вероятно — плутониевой) сердцевине закрывается ввинтной крышкой: туда, перед боевым применением, помещают изотопный источник. Источник этот инициирует цепную реакцию нейтронами, когда внутренняя поверхность сжимаемой взрывом плутониевой сборки ударом вминает золотую оболочку, на которую электролитически нанесен полоний, в шарик из бериллия. Шаровой слой темного цвета, скорее всего, предназначен для увеличения инерционности сборки. В отличие от ЮАР, в Израиле нет урановых месторождений, поэтому создание более сложного заряда из реакторного плутония было, возможно, вынужденным решением
