Конгрессмен Курт Уэлдон выпучив глаза от ужаса, демонстрирует макет «ядерного чемоданчика» со ствольным зарядом, который «мог попасть в руки террористов». Вполне вероятно, что выступление на пресс-конференции было игрой, рассчитанной на достижение политических целей, причем — весьма рискованной: случись в числе слушателей специалист — он мог бы рассмеяться, увидев макет, сработанный любителями. Размеры свинченного из обрезков водопроводных труб «ствола» чересчур малы, чтобы разместить в нем критическую сборку; вызывают улыбку
и тумблер бытового назначения, а также создающие впечатление «сложности» лампа и конденсатор. Автор лично знаком с Куртом Уэлдоном и подозревает, что этот компетентный политик, председатель подкомитета Палаты представителей Конгресса США по делам вооруженных сил, знает, как выглядит, например, диверсионный ранцевый заряд В-54, длиной 44 см и весом 26 кг, оснащенный имплозивной сборкой
Но в узкую скважину, пробуренную на большую глубину, имплозивного «Жирного» не затолкать. Правда, и диаметр «Малыша» (рис. 3.33) не так уж мал, но при боевом применении бомба должна сама «снять» в полете последние предохранители, определить высоту подрыва, так что помимо заряда в ней размещено много обеспечивающей аппаратуры. Для скважинного заряда такая аппаратура не нужна (все запускающие заряд импульсы подаются по кабелям), поэтому даже термоядерное устройство (рис. 3.37), в котором ствольный заряд служит только запалом, выглядит весьма изящно, да еще раскрашено в яркие, радующие глаз цвета. Воронка от взрыва такого заряда тоже приметна, а вот радует она или нет — тут уж какой у кого вкус…
Рис. 3.36

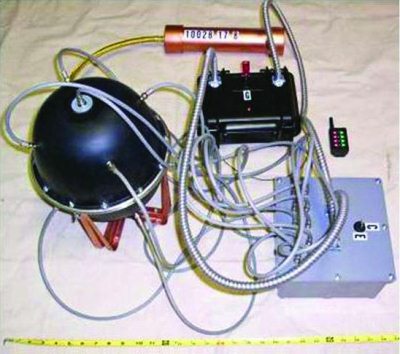

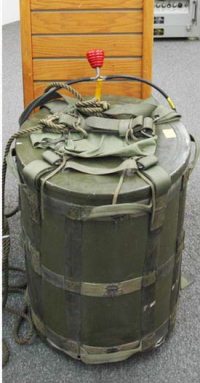

Слева — имитация ядерного устройства SADM (оружия диверсантов Армии США), изготовленная фирмой WMD Training Devices как учебное пособие для агентов спецслужб. Справа — произведенный той же фирмой имитатор самодельного ядерного заряда имплозивного типа. Если «чемоданчик» выглядит правдоподобно, то о «заряде» этого сказать нельзя: его диаметр — чуть ли не минимально возможный. В СССР подобную продукцию признали бы вредительской, созданной специально для того, чтобы ввести в заблуждение неустанно бдящих в бессонном карауле героев незримых битв, потому что работоспособный самодельный заряд, слепленный террористами «на коленке», размерами скорее напоминал бы «Гаджет» (рис. 3.33). Изготовление же именно малогабаритного заряда — сложнейшая задача, для этого нужны специалисты наивысшей квалификации и уникальное оборудование, да еще необходимо где-то украсть плутоний высокой чистоты
…В СССР ядерные заряды с самого начала создавали по имплозивной схеме (рис. 3.38), а «доработанную» американскую документацию на «технологически отсталый» ствольный заряд, несмотря на ее явную историческую ценность (чего стоили только подлинники подписей на некоторых форматках!) Главный конструктор Н.Духов распорядился уничтожить. Думается, были у него и объективные причины для нежелания связываться со ствольной схемой: в ее простоте заключалась и опасность — при сильном ударе урановый цилиндр мог начать двигаться по стволу и без помощи порохового заряда. Ядерного взрыва при этом не произошло бы, но утрачено было бы изделие, из тех, что тогда считали по пальцам, а драгоценный изотоп оказался бы рассеянным по окрестностям. Нет сомнения, что поставившие ранее свою подпись на форматках (особенно — один из них, носивший пенсне [64] ), вновь потрудились бы подобным же образом, но уже — над документом, озаглавленным «Обвинительное заключение», а некоторое представление о самом справедливом и гуманном в мире советском правосудии Николай Леонидович имел…
64
Глава Спецкомитета при Совете министров СССР, ведавший ядерным комплексом, популярный настолько, что воспевали его в песне юные ленинцы: «Сегодня праздник у ребят, Ликует пионерия! Сегодня в гости к нам пришел Лаврентий Палыч Берия!»
Рис. 3.37

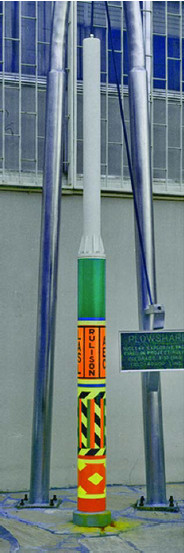

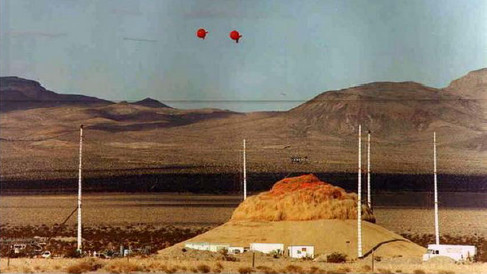

Слева — разработанное по программе «Плоушер» для мирного применения термоядерное устройство с зарядом ствольного типа в качестве запала. Справа вверху — скважина для подземного ядерного испытания. Чтобы исключить прорыв радиоактивных газов, ее устье изрядно укреплено. Вверху видны аэростаты с регистрирующей аппаратурой. Ниже — воронка, образовавшаяся после одного из экскавационных (предназначенных для выемки грунта) взрывов, проведенного еще во времена, когда испытания, сопровождающиеся радиоактивными выбросами, не были запрещены. Фото предоставлено архивом Национальной лаборатории в Лос-Аламосе
Рис. 3.38
В

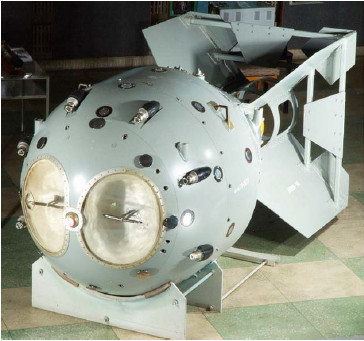

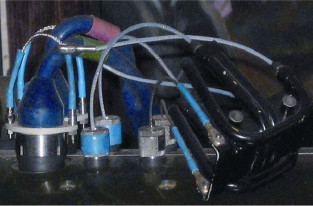

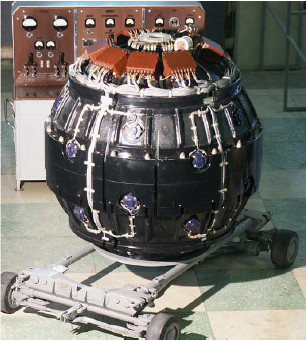

создании первых образцов советского ядерного оружия решающую роль сыграла информация разведки. Однако бомба РДС-1 (слева) не была слепой копией «Жирного», из тех, при создании которых дюймовые резьбы винтов и гаек скрупулезно переводятся в метрические (достаточно взглянуть на антенны системы предконтактного подрыва: у РДС-1 и «Жирного» они отличаются). Да и ядерный заряд РДС-1 (справа) «облагорожен» по сравнению с американским аналогом
…Вопросы безопасности становились все более актуальными, по мере того как возрастало количество изготовленных зарядов и они «расползались» по базам хранения в войсках. Разрабатывались специальные контейнеры для ядерных боеприпасов, защищающие опасное содержимое при ударах и пожарах (рис. 3.39), но было понятно, что в самом угрожающем случае — когда такой контейнер похитят — его запоры вряд ли станут непреодолимым препятствием для тех, чьей целью является ядерный шантаж. Поэтому в контейнерах хранились неполностью укомплектованные изделия, а установка на них важнейших элементов и введение допускающих взведение заряда кодов — производились непосредственно перед санкционированным применением (рис. 3.40). Последние же сигналы, запускающие работу всех электронных систем изделия, поступают уже с борта самолета, находящегося над целью.
Рис. 3.39

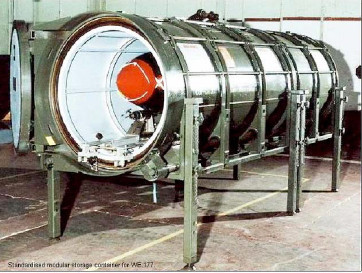

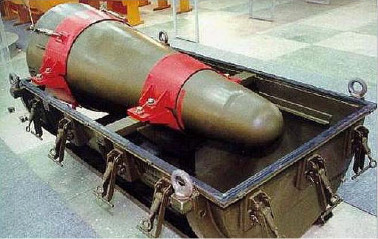

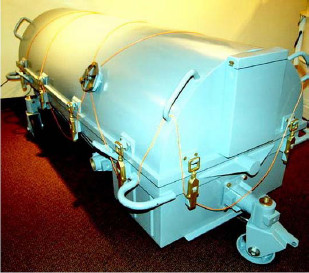

Вверху слева — британский контейнер с ядерной авиабомбой WE-177. В первых образцах британского ядерного оружия одна из мер безопасности предусматривала заполнение полости в сборке с делящимся веществом стальными шариками. Тем самым исключалось достижение критичности при несанкционированной имплозии. Перед санкционированным применением холостая заглушка из сборки удалялась, шарики высыпались и вместо заглушки монтировался боевой элемент. Правее — контейнер хранения американского ядерного заряда. В зарядах W-47, которыми комплектовались боеголовки ракет Polaris А1 и А2, через плутониевый шар проходила проволока из сплава, содержавшего интенсивно поглощающий нейтроны бор: в такой сборке цепная реакция развиться не могла. Перед подрывом заряда проволока сматывалась электродвигателем; возвращение в сборку поглощающей нейтроны проволоки не предусматривалось. Нижний ряд: слева — советская боеголовка 15Ф54 в раскрытом контейнерах хранения, справа — контейнер для боеголовки 9Н65
Процедуры, повышающие безопасность ядерного оружия, тщательно продумываются и совершенствуются и в настоящее время, хотя собственно ядерные заряды новых конструкций по известным причинам не появляются уже около двадцати лет. И, надо признать, что работу над проблемой безопасности никак нельзя назвать бесполезной (рис. 3.41). Разработана «гидроядерная» методика [65] , позволяющая предсказывать поведение зарядов в различных ситуациях, не доводя дело до мощных взрывов.
65
При гидроядерном эксперименте, в натурном заряде снижают его надкритичность при срабатывании, например — заменяя большую часть оружейных плутония или урана на инертные по отношению к делению уран-238 или плутоний-240. При имплозии сборки, гидродинамические характеристики которой после такой замены остаются прежними, ядерное энерговыделение эквивалентно взрыву нескольких килограммов обычного ВВ, но измерения нейтронного потока и других параметров позволяют надежно экстраполировать эти данные на взрыв номинальной мощности.
Рис. 3.40
На верхнем снимке — сержант ВВС США проводит экскурсию для полного (четырехзвездного) генерала. Судя по тому, что лючки обслуживания ядерной авиабомбы В-61 открыты, даются пояснения процесса подготовки к боевому применению. В британской авиабомбе WE-177 для этого необходимо (средний ряд): заменить холостые заглушки (красного цвета) на боевые, содержащие детонаторы и замыкающие важнейшие контакты; подать по кабелям в изделие кодированную последовательность электрических сигналов, делающую возможным взведение. Нижний ряд: поворот боевого ключа (слева), а также установка высоты подрыва — следующий этап приведения бомбы в боевую готовность. При сбросе, современная ядерная бомба подает сигнал на самописец навигационной системы самолета, что позволяет при «разборе полета», определить, где именно было сброшено изделие
