— короткое последействие — перегрузка электронных цепей в течение времени, равного длительности одного или немногих циклов обработки информации — незначительно влияет на вероятность выполнения целью боевой задачи ввиду того, что выработка команд производится по накоплении информации за довольно большое число циклов;
— временное ослепление — перегрузка в течении времени, значительно превышающего длительность цикла обработки информации, существенно снижающая вероятность выполнения целью боевой задачи, как это было проиллюстрировано на примере с САЗ;
— стойкий отказ.
Механизм воздействия РЧЭМИ на полупроводниковые приборы к моменту написания этой книги не вполне ясен. Попытка его описания сделана Л. Алтджильберсом, указавшим, что при протекании импульсных токов возможны следующие эффекты:
— утрата диодами выпрямительных функций;
— интермодуляционные искажения;
— «запирание»
— тепловой пробой (при воздействии сравнительно длительных (микросекундных) импульсов);
— электрический пробой (при воздействии наносекундных и более коротких импульсов).
Вследствие утраты диодами своих функций, подвергаются воздействию и другие элементы. Воздействие возможно также через паразитные связи, наводки на соседних кабелях, путем ударного возбуждения колебаний на различных резонансных частотах. Подобный сигнал преобразуется в «видеоимпульс» нелинейными устройствами, такими как биполярные транзисторы, и, благодаря своей аномальной мощности, вызывает срыв передачи данных, сброс информации, а в некоторых случаях — приводящие к повреждениям наиболее чувствительных элементов перегрузки.
Ясно, что данное описание может объяснить наблюдавшиеся эффекты лишь на качественном уровне и далеко не все. Так, например, указанными выше причинами нельзя объяснить зарегистрированное однажды восстановление работоспособности электроники спустя несколько суток после воздействия РЧЭМИ.
Остро необходимыми стали не только научно-технические решения, но и дидактическая деятельность — разъяснение особенностей нового оружия и рациональных приемов его боевого применения.
…Одна из основ электродинамики — теорема взаимности: любое устройство принимает волны данной частоты с данного направления тем эффективнее, чем эффективнее оно излучает на той же частоте, в том же направлении (а излучает любая электроника, даже и не предназначенная дня этого). Так, например, радар принимает/излучает остронаправленно только на «своей» частоте (правда, всегда существуют и боковые лепестки). Чем больше частоты воздействующего излучения отличаются от рабочей, тем более вырождается диаграмма (рис. 4.55): число максимумов растет, а их отличия от минимумов уменьшаются.
Простота «вырожденной» диаграммы обманчива, потому что иллюстрирует интегральную эффективность приема. Но в сложном электронном устройстве функционирует множество контуров и у каждого из них — своя резонансная частота, зачастую существенно отличающаяся от рабочей частоты устройства. Даже при незаметных поворотах цели и источника сверхширокополосного излучения взаимодействие их частных диаграмм направленности приводит к калейдоскопу эффектов, где каждая последующая «картинка» не похожа на предшествующую.
Казалось бы, самый выгодный вариант — поражение цели излучением ее рабочей частоты, которое преобразуется в приемных трактах очень эффективно. Громогласные авансы дальностей поражения в километры это подразумевают, хотя обычно стараются обойти молчанием факт, что многие цели оснащены не имеющими отношения к радиолокации головками самонаведения (телевизионными, инфракрасными и прочими). Что же касается целей с радиолокационными головками самонаведения, то уровни их поражения излучением их же рабочей частоты минимальны, это правда, но такая, что «хуже всякой лжи». Для этого надо очень точно совместить пучок РЧЭМИ и крайне узкий «главный лепесток» антенны головки, иначе дальность поражения упадет даже не в разы, а на порядки. Борьба с управляемыми ракетами на их собственных рабочих частотах потребует воспитания военнослужащих в духе кодекса Бусидо [92] : ослепить в этой ситуации можно лишь ракету, «смотрящую прямо в глаза», остальные придется пропустить, потому что облучать их «со стороны» бесполезно: нельзя попасть в главный лепесток. Но даже и ослепленную в нескольких километрах от позиции ракету следует «ждать в гости» спустя секунды; промах ее по ранее захваченной цели будет небольшим, а боевая часть и ударный взрыватель — исправны.
92
«Путь самурая обретается в смерти. Когда для

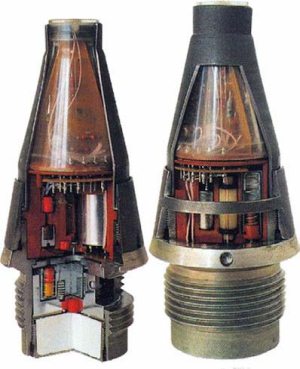

Можно, конечно, восславить «безумство храбрых», но, скорее всего, каждый из восславленных предпочел бы стрелять ЭМБП. Во-первых, сделать это можно «из-за угла», наплевав ради безопасности на рыцарские манеры; во-вторых — дальность стрельбы определяется не рассеянием РЧЭМИ, а возможностями носителя ЭМБП, соответственно и цель может быть выведена из строя на большей дистанции, а значит — менее вероятно попадание уже неуправляемой ракеты в обороняемый объект.

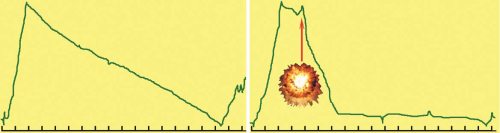

Электроника играет главную роль не только в наведении ракет, но и во многих других процессах боя, и научиться предсказывать ее «поведение» — весьма важно. Пока не известны модели, надежно описывающие реакцию сколько-нибудь сложного электронного устройства на облучение сверхширокополосным РЧЭМИ, а она может быть различной: наложение эффектов в нескольких контурах, самопроизвольное восстановление некоторых схем спустя иногда миллисекунды, а иногда — часы и даже дни.
Для наработки данных о таких эффектах требовалось столько ЭМБП, что опытному производству выпуск их был не по силам. По-спорьем стал источник РЧЭМИ со сверхпроводниковым коммутатором — опять же результат попытки помочь друзьям.
… Попросил о помощи В. Слепцов из НИИ вакуумной техники: он хотел определить критические токи в создаваемых его лабораторией высокотемпературных сверхпроводниках — микронной толщины пленках из YBa2Cu3O7 , нанесенных на подложки из искусственного сапфира. Как предполагал Слепцов, токи, при которых такие пленки должны переходить из разряда сверхпроводников в плохие изоляторы, составляли килоамперы. Но скачки сопротивления ведут к скачкам тока в контуре, что не может не сопровождаться существенным изменением магнитного момента, второй производной которого по времени, как известно, пропорциональна мощность РЧЭМИ…

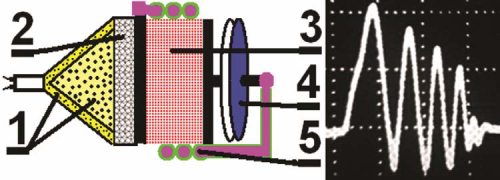

Ценность источника с переключателем из сверхпроводника, помимо простоты (рис. 4.56), заключается в том, что излучает он тоже сверхширокополосное РЧЭМИ, но его можно сделать невзрывным (например, получив импульс тока в соленоиде от кабельного формирователя), и в этом качестве использовать для исследований стойкости электроники в лабораторных, а не полигонных условиях. Многие образцы электроники, подтвердившие ранее свою стойкость к ЭМИ ЯВ, выходили из строя при воздействии сверхширокополосного импульса РЧЭМИ: принимая во внимание различия в спектральном составе излучения, такой результат можно было предвидеть.
