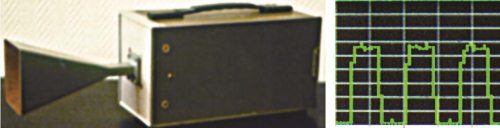

… При испытаниях лабораторных макетов ВМГЧ не было смысла возиться с автономной системой их энергообеспечения, но когда проявились перспективы боевого применения излучателей этого класса

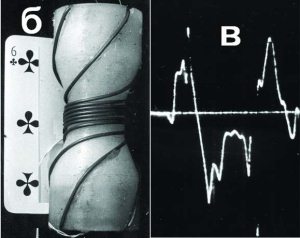

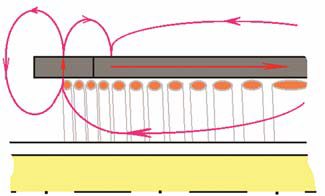

— такая задача стала актуальной. ВМГЧ и сам может «раскачивать» электрические колебания (рис. 4.36а), поэтому напрашивалось решение: применить для создания, пусть и очень небольшого, начального поля в обмотке излюбленные постоянные магниты (рис. 4.43)! Их расположили так, что внутри обмотки ВМГЧ поля суммировались, а вне обмотки — вычитались. Но и такие ухищрения не позволили повысить энергию начального поля в СВМГ до величин, превышающих джоуль — слишком мала остаточная магнитная индукция даже в лучших материалах, таких как «железо — неодим — бор». А это означало, что ВМГЧ с такой системой создания начального поля будет весьма «длинным» —

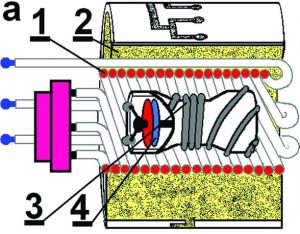

В имплозивном магнитном генераторе частоты (ИМГЧ, рис. 4.44) детонационная разводка ИМГЧ формирует при срабатывании не цилиндрическую, а тороидальную детонационную волну, а вместо рабочего тела из монокристалла на оси лайнера размещен излучающий при срабатывании индуктивно-емкостной контур. При сжатии лайнером магнитное поле происходит процесс, подобный таковому в трансформаторе. Во внутренней катушке при ударе лайнера скачком изменяются и ток и напряжение, а последующее замыкание витков добавляет энергию, которую тут же расходуют излучение и другие виды потерь. На подобном умножении магнитного потока основано получение сверхбольших коэффициентов усиления энергии. В. Демидов, получивший в одном из созданных им СВМГ магнитную энергию, более чем в миллион раз превышавшую начальную, помог автору советами по реализации этого метода для ИМГЧ.
Время генерации РЧЭМИ для такой схемы оценивалось в пару микросекунд, а начальная энергия ограничивалась только электропрочностью изоляции катушки. Главное же — зависимость выхода РЧЭМИ от величины начальной энергии, «закачиваемой» в катушку близка к линейной и нестабильность работы ФМГ и ВМГ не приводит к фатальным последствиям: выход РЧЭМИ по этой причине меняется незначительно. Такие заряды запускались с помощью метеорологических ракет, в грозовые облака, чтобы провоцировать в них внутренние разряды (рис. 4.45) и нейтрализовать таким образом. Срабатывали ИМГЧ достаточно надежно, но стоимость их оказалась великовата даже для военного применения, не говоря уж о «метеорологическом».
Работа с мертвой точки сдвинулась только тогда, когда отказались от паллиативных решений, сделав все «по-новому».
… Электрические заряды в диэлектриках связаны и не могут двигаться свободно, как в металлах. Диэлектрики способны накапливать энергию: если «закоротить» заряженный конденсатор (удалив, таким образом, свободные заряды с металлических обкладок), а затем снять закоротку, спустя небольшое время конденсатор снова окажется частично заряжен (возможно, некоторые читатели убедились в этом, работая с установкой «водяной кумуляции»). Причина в том, что изолятор при зарядке был поляризован внешним полем. При закорачивании сразу исчезло поле, а направленная поляризация — частично сохранилась. Возвращение поляризации к равновесному значению вызывает протекание тока смещения, вновь заряжающего конденсатор.
Структурные элементы некоторых видов диэлектриков (сегнето-электриков, пьезоэлектриков) обладают собственными электрическими дипольными моментами. Сегнетоэлектрики неограниченно долго сохраняют остаточную поляризацию, а деполяризуются при нагревании до точки Кюри (для большинства из них — около 100 градусов Цельсия). Нагревает любое вещество ударная волна, но сегнетоэлектрики «капризны»: слишком мощная волна может индуцировать в них столь сильное поле, что возникнет пробой и ток смещения не будет заряжать металлические обкладки, между которыми расположен диэлектрик. Но пусть все обошлось без пробоя, тогда пьезоэлемент — такой же, как в зажигалке, но значительно больший по размерам — зарядит конденсатор генератора частоты.
Как и в ядерных боеприпасах, в крупнокалиберных ЭМБП целесообразно размещать несколько небольших излучателей, рассеиваемых перед групповым подрывом — тогда цели поражаются на большей площади. Для кассетных элементов был разработан витковый генератор частоты (ВГЧ, рис. 4.46). И для ВГЧ была создана полуэмпирическая модель, опирающаяся на результаты токовых измерений.

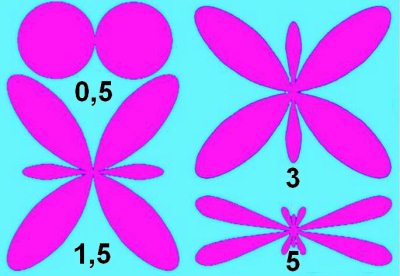

В 125 мм реактивной гранате размещаются три кассетных элемента. При срабатывании боевой части они рассеиваются, что позволяет повысить стабильность эффектов поражения, воздействуя на цель с разных направлений — тогда более вероятны совпадения лепестков на наиболее «чувствительных» для цели частотах. Кроме того, время генерации РЧЭМИ не превышает для ВГЧ микросекунды, и взрывом можно образовать вокруг источника облако очень плотных газов, что позволяет избежать пробоя (важная особенность, о которой подробно — позже). По сравнению с другими генераторами частоты, ВГЧ формирует самый короткий импульс РЧЭМИ, но для военного применения даже такая длительность избыточна.
