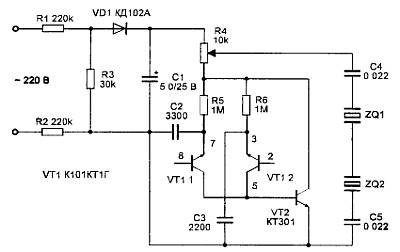

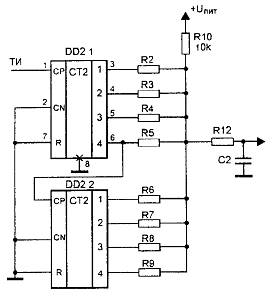

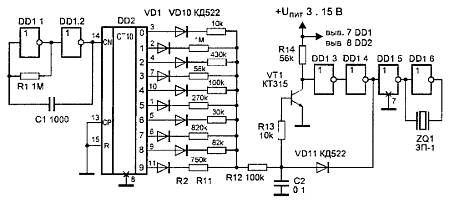

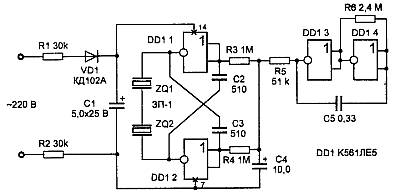

Кроме вышеописанных устройств в системах защиты информации используются и многие другие устройства и приборы. К ним относятся такие устройства, как сетевые фильтры, исключающие возможность утечки информации по цепям источников питания; приборы, обеспечивающие автоматическую запись телефонных разговоров; акустические генераторы шума, маскирующие звуковой сигнал и многие другие, используемые, как правило, специалистами в этой области.
Сетевой фильтр
Сетевые фильтры обеспечивают защищенность
К числу защищаемых устройств относят самую разнообразную аппаратуру: компьютеры, приемники диапазона длинных и средних волн, радиотрансляционные приемники и др. Сетевой фильтр включают между энергетической сетью и устройством потребителя.
На рис. 3.25 представлена принципиальная схема сетевого фильтра, рассчитанного на мощность нагрузки 100 Вт. Он обеспечивает питание одновременно двух потребителей.
Рис. 3.25. Сетевой фильтр на два потребителя
В данном фильтре использованы два способа подавления помех: фильтрация режекторным дросселем Др1, Др2 и экранирование сетевой обмотки трансформатора Т1 и выходной обмотки трансформатора Т2. Электростатическим экраном сетевой обмотки трансформатора Т1 и выходной обмотки трансформатора Т2 служат магнитопроводы и низковольтные обмотки трансформаторов, расположенные поверх высоковольтных и соединенные с общим проводом фильтра и устройств-потребителей. Так как направление намотки обмоток и индуктивность дросселей Др1 и Др2 одинаковы, а токи через обмотки Др1 и Др2 противофазны, то сумма магнитных полей этих обмоток равна нулю и результирующее сопротивление дросселей переменному току промышленной частоты равно активному сопротивлению обмоток. Следовательно, падение напряжение на дросселях Др1, Др2 практически равно нулю.
В устройстве использованы два готовых трансформатора Т1 и Т2 типа ТПП296-127/220-50. Режекторный дроссель Др1, Др2 выполнен на ферритовом кольцевом магнитопроводе марки М4000 размером К65х32х8. Две обмотки наматываются в два провода, одновременно, проводом МГШВ-0,5 и содержат но 20 витков каждая. Намотка должна быть в один слой. Марка феррита и размер сердечника могут быть другими, но индуктивность дросселей должна быть около 1,5 мГн.
Конденсаторы С1 и С2 должны быть рассчитаны на напряжение более 400 В.
Телефонный адаптер
Для анализа утечки информации по открытым каналам телефонной связи необходимо иметь записи телефонных разговоров всех сотрудников фирмы. Прослушивание записей позволяет установить характер и источник утечки информации и сделать соответствующие выводы.
Для записи телефонных разговоров используются устройства, автоматически подключающие записывающие устройства при снятии трубки телефонного аппарата. Принципиальная схема такого телефонного адаптера представлена на рис. 3.26.
Рис. 3.26. Телефонный
Когда телефонная трубка не поднята, в телефонной линии присутствует напряжение около 60 В. Через делитель, собранный на резисторах R1-R3, оно поступает на затвор полевого транзистора VT1 типа KП103M и запирает его. Это приводит к закрытию транзистора VT2 типа КТ315 и транзистора VT3 типа КТ814. Реле К1 типа РЭС22 обесточено и его контакты К1.1-К1.4 разомкнуты.
При поднятии телефонной трубки в линии устанавливается напряжение 5-15 В, что ведет к открыванию транзистора VT1 и, следовательно, транзисторов VT2 и VT3. Срабатывает реле К1, которое контактами К1.3 и К1.4 подает питание 220 В на магнитофон, предварительно включенный на запись, и одновременно контактами K1.1 и К1.2 подключает телефонную линию через конденсаторы С1 и С2 ко входу магнитофона. Начинается запись разговора на магнитофон. Запись прекращается после опускания телефонной трубки на рычаг телефонного аппарата. Конденсатор СЗ сглаживает пульсации и шумы, наводимые в линии, которые могут вызвать ложные срабатывания устройства.
При подключении устройства к линии необходимо соблюдать полярность питания. В устройстве можно использовать любой силовой трансформатор, понижающий напряжение до 12 В и рассчитанный на ток нагрузки более 0,1 А или готовый сетевой адаптер с теми же параметрами. Реле РЭС22 можно заменить на два реле типа РЭС9.
Адаптер для диктофона
В настоящее время для записи звуковой информации широкое распространение получили импортные диктофоны со встроенной системой VOX, т. е. с системой управления голосом. Это позволяет более экономно расходовать пленку, т. к. при отсутствии сигнала двигатель диктофона выключен и потребление тока устройством минимально. Ниже приведены две схемы адаптеров для работы с диктофонами.
Первая схема приведена на рис. 3.27.
Рис. 3.27. Адаптер с трансформатором
Эта схема предельно проста, т. к. содержит всего одну деталь — трансформатор Т1, включаемый в разрыв линии. Трансформатор Т1 самодельный. Для его изготовления используется обмотка реле РЭС15 или РЭС49.
Штатная обмотка реле выполняет роль II — обмотки трансформатора. Поверх неё намотана I обмотка, которая содержит 400–500 витков провода ПЭВ 0,1. Нитки обмотки скреплены клеем "Момент".
Адаптер подключается в разрыв любого из проводов линии без соблюдения полярности.
Вторая схема (рис. 3.28), в отличие от первой, не имеет трансформатора, что облегчает её изготовление.
Рис. 3.28. Бестрансформаторный адаптер
Ток, протекающий в линии при разговоре, проходит через резистор R1, вызывая на нем падение напряжения. Напряжение звуковой частоты проходит через конденсатор C1 и поступает на вход VOX диктофона. Для уменьшения высокочастотных наводок линии можно подключить конденсатор С2, обозначенный на схеме пунктирной линией.
