Устройство не нуждается в настройке. При подключении необходимо соблюдать полярность напряжения питания.
Аналогичное по принципу действия устройство можно собрать на другой элементной базе по схеме, приведенной на рис. 3.15.

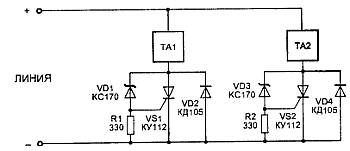

Рис. 3.15. Блокиратор на аналоге динистора

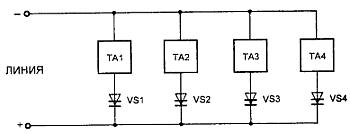

Устройство содержит два аналога динисторов. Диоды и тиристоры могут быть любыми с допустимым напряжением не менее 100 В и рассчитанными
Кардинальной мерой предотвращения прослушивания телефонных разговоров является использование криптографических методов защиты информации. В настоящее время для защиты телефонных сообщений применяют два метода: преобразование аналоговых параметров речи и цифровое шифрование. Устройства, использующие эти методы, называются скремблерами.
При аналоговом скремблировании производится изменение характеристики исходного звукового сигнала таким образом, что результирующий сигнал становится неразборчивым, но занимает ту же частотную полосу. Это дает возможность без проблем передавать его по обычным телефонным каналам связи. При этом методе сигнал может подвергаться следующим преобразованиям:
— частотная инверсия;
— частотная перестановка;
— временная перестановка.
При цифровом способе закрытия передаваемого сообщения непрерывный аналоговый сигнал предварительно преобразуется в цифровой вид. После чего шифрование сигнала происходит обычно с помощью сложной аппаратуры, зачастую с применением компьютеров.
Ниже приводится описание скремблера, использующего метод частотной инверсии. Этот метод давно и успешно применяется американскими полицейскими службами и обеспечивает эффективную защиту радио- и телефонных переговоров от постороннего прослушивания.
Частотно-инвертированный сигнал выделяется из нижней боковой полосы спектра балансного преобразования звукового сигнала с надзвуковой несущей. Две последовательные инверсии восстанавливают исходный сигнал. Устройство работает как кодер и декодер одновременно. Синхронизации двух скремблеров не требуется. Принципиальная схема такого скремблера приведена на рис. 3.16.

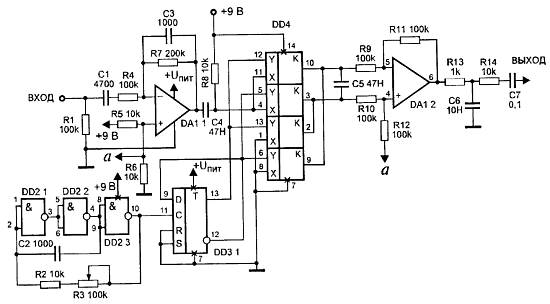

Рис. 3.16. Шифратор звуковых сообщений
Это устройство состоит из тактового генератора на микросхеме DD2 типа К561ЛА7, вырабатывающего сигнал частотой 7 кГц, делителя-формирователя несущей 3,5 кГц на микросхеме DD3.1 типа К561ТМ2, аналогового коммутатора балансного модулятора на микросхеме DD4 типа К561КТЗ, входного полосового фильтра с полосой пропускания 300-3000 Гц на микросхеме DA1.1 типа К574УД2 и сумматора балансного модулятора с фильтром низкой частоты на микросхеме DA1.2 Подстройка частоты тактовых импульсов, а следовательно частоты несущей, производится многооборотным резистором R3.
На рис 3.17 представлены спектры входного (а) и преобразованного (б) сигналов.
Рис. 3.17. Спектры сигналов
В пределах полосы частот 300-3000 Гц разборчивость речи после двух преобразований составляет не менее 65 %.
3.3. Защита
Для скрытности проведения перехвата речевых сообщении из помещений могут быть использованы устройства, в которых передача информации осуществляется в оптическом диапазоне. Чаще всего используется невидимый для простого глаза инфракрасный диапазон излучения.
Наиболее сложными и дорогостоящими средствами дистанционного перехвата речи из помещений являются лазерные устройства. Принцип их действия заключается в посылке зондирующего луча в направлении источника звука и приеме этого луча после отражения от каких-либо предметов, например, оконных стекол, зеркал и т. д. Эти предметы вибрируют под действием окружающих звуков и модулируют своими колебаниями лазерный луч. Приняв отраженный от них луч, можно восстановить модулирующие колебания.
Исходя из этого, рассмотрим один из достаточно простых, но очень эффективных способов защиты от лазерных устройств. Он заключается в том, чтобы с помощью специальных устройств сделать амплитуду вибрации стекла много большей, чем вызванную голосом человека.
При этом на приемной стороне возникают трудности в детектировании речевого сигнала. Ниже приведены схемы и описания некоторых подобных устройств.
Простейший модулятор оконного стекла
Этот модулятор прост в изготовлении, содержит минимальное количество деталей и не требует налаживания. Он позволяет передавать стеклу колебания частотой 50 Гц. И в этом заключается его недостаток, так как с помощью современных средств обработки сигналов возможно вырезать эту частоту из спектра речевого сигнала. Принципиальная схема устройства приведена на рис. 3.18.
Рис. 3.18. Простейший модулятор с трансформаторным питанием
В качестве модулятора с частотой 50 Гц используется обычное малогабаритное реле постоянного тока Р1. Питается реле Р1 от сети переменного тока частотой 50 Гц и напряжением 220 В через понижающий трансформатор Т1. На выводы обмотки реле Р1 подается напряжение со вторичной обмотки трансформатора Т1, немного ниже порога срабатывания. В качестве трансформатора используется любой, желательно малогабаритный, понижающий трансформатор. Напряжение на обмотке II выбирается в зависимости от используемого реле. Реле Р1 может быть типа РЭС22, РЭС9 и им подобные. Корпус реле приклеивается к стеклу клеем "Момент" или аналогичным (рис. 3.19).
Рис 3.19. Способ крепления устройства к стеклу.
Если подходящего трансформатора подобрать не удалось, то можно воспользоваться бестрансформаторной схемой устройства приведенной на рис. 3.20.
Рис. 3.20. Бестрансформаторная схема модулятора
Конденсатор С1 гасит излишек напряжения, он подбирается под определенную нагрузку. Его можно разместить прямо в штепсельной вилке. При монтаже необходимо помнить, что устройство не имеет гальванической развязки с питающей сетью.
