Другой модулятор позволяет получать сигналы, которые имеют хаотический характер, т. к. частота следования импульсов не стабильна.

Устройство представляет собой два генератора импульсов, частоты которых не стабилизированы и отличаются друг от друга. Оба генератора работают на общую нагрузку. Принципиальная схема модулятора приведена на рис. 3.21.

Рис. 3.21. Модулятор с питанием or сети 220 В

Питание устройства осуществляется от сети переменного тока напряжением 220

В. Напряжение питания снимается с делителя напряжения на резисторах R1-R3 и выпрямляется диодом VD1 типа КД102А. Выпрямленное напряжение сглаживается конденсатором С1. Так как конденсатор С1 имеет небольшую емкость, то напряжение питания имеет большие пульсации. Оба генератора импульсов собраны на транзисторной сборке VT1 типа К101КТ1Г, содержащей два идентичных транзистора VT1.1 и VT1.2. Микросборка представляет собой транзисторные прерыватели для коммутации слабых сигналов переменного и постоянного токов. Транзисторы микросборки имеют общий коллектор. Работают генераторы следующим образом. Через резисторы R5 и R6 происходит заряд конденсаторов С2 и СЗ, соответственно, от источника питания. При достижении на конденсаторах С2 и СЗ напряжения пробоя транзисторов VT1.1 и VT1.2 последние открываются и происходит разряд конденсаторов через базовый переход транзистора VT2 типа КТ301. Это приводит к открыванию транзистора VT2 и короткие импульсы (щелчки, следующие с частотой в сотни герц) поступают на пьезокерамические излучатели ZQ1 и ZQ2. Период времени между импульсами постоянно изменяется, в связи с чем считывание информации со стекол в условиях апериодических акустических полей даже с использованием специальных фильтров сильно затруднено. Громкость звукового сигнала можно плавно регулировать резистором R4.

Транзистор VT2 можно заменить на КТ3102, КТ315. Пьезокерамические преобразователи могут быть любыми, их число может быть от одного до четырех. Диод VD1 можно заменить на КД105. Пьезоизлучатели наклеиваются в центре стекла внутренних рам и соединяются с генератором тонким проводом.

Модулятор на одной микросхеме

Этот модулятор тоже питается от сети переменного тока напряжением 220 В. Принципиальная схема модулятора приведена на рис. 3.22.

Рис. 3.22. Модулятор не одной микросхеме

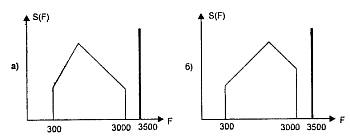

Напряжение сети гасится резисторами R1 и R2 и выпрямляется диодом VD1 типа КД102А. Конденсатор С1 уменьшает пульсации выпрямленного напряжения. Модулятор выполнен на одной микросхеме К561ЛЕ5. По своему схемному построению он напоминает генератор качающей частоты иди частотный модулятор. На элементах DD1.3 и DD1.4 собран управляющий генератор низкой частоты. С его выхода прямоугольные импульсы поступают на интегрирующую цепочку R5, С4. При этом конденсатор С4 то заряжается через резистор R5, то разряжается через него. Поэтому на конденсаторе С4 получается напряжение треугольной формы, которое используется для управления генератором на элементах DD1.1, DD1.2. Этот генератор собран по схеме симметричного мультивибратора. Конденсаторы С2 и СЗ поочередно заряжаются через резисторы R3 и R4 от источника треугольного напряжения. Поэтому на выходе генератора будет иметь место сигнал, частота которого "плавает" в области звуковых частот речевого диапазона. Поскольку питание генератора не стабилизировано, то это приводит к усложнению характера генерируемых сигналов. Нагрузкой генератора служат пьезокерамические излучатели ZQ1 и ZQ2 типа ЗП-1.

Микросхему DD1 можно заменить на К561ЛА7 и даже на К561ЛН1, К561ЛН2, либо на микросхемы серий 564, 1561.

Излучатели ZQ1 и ZQ2 могут быть любыми, их количество может быть от одного до четырех. Они могут быть соединены последовательно или параллельно-последовательно.

Устройство модуляции стекла на цифровых микросхемах

Данное устройство вызывает вибрацию

стекла с различной частотой, тем самым устраняя основной недостаток простейшего модулятора. Оно выполнено на двух цифровых схемах 561 серии. В качестве вибропреобразователя используется пьезокерамический преобразователь. Принципиальная схема устройства приведена на рис. 3.23.

Рис. 3.23. Модулятор на цифровых микросхемах

Модулятор собран на микросхемах К561ЛН2 и К561ИЕ8. Генератор тактовых импульсов собран на элементах DD1.1, DD1.2, резисторе R1 и конденсаторе C1 по схеме несимметричного мультивибратора.

С выхода генератора тактовые импульсы поступают на вход счетчика DD2 типа К561ИЕ8. Эта микросхема имеет встроенный дешифратор, поэтому напряжение высокого уровня поочередно появляется на выходах счетчика в соответствии с количеством пришедших импульсов.

Допустим, что после прихода очередного тактового импульса уровень логической единицы появился на выходе 2 микросхемы DD2 (выв. 4).

На остальных выходах присутствует уровень логического нуля. Положительное напряжение начинает заряжать конденсатор С2 по цепи VD3, R4, R12. При достижении на конденсаторе С2 напряжения, достаточного для открывания транзистора VT1 типа КТ315, последний открывается, и на выходе элемента DD1.4 появляется уровень логического нуля. Конденсатор С2 быстро разряжается через диод VD11 типа КД522. Транзистор VT1 закрывается, и процесс заряда конденсатора С2 возобновляется но той же зарядной цепи. С приходом очередного тактового импульса уровень положительного напряжения появляется только на выходе 3 (выв. 7). Теперь конденсатор С2 заряжается по цепи VD4, R5, R12. Так как суммарное сопротивление этой цепи меньше, чем сопротивление цепи VD3, R4, R12, то заряд конденсатора С2 до напряжения открывания происходит быстрее. Частота импульсов на выходе этого управляемого генератора увеличивается. Прямоугольные импульсы поступают на вибропреобразователь ZQ1, выполненный на основе пьезокерампческого преобразователя.

Микросхемы DD1 и DD2 можно заменить на аналогичные — серий 176,564,1561. Резисторы — типа МЛТ-0,125. Сопротивлелнлиля резисторов R2-R11 могут быть любыми из интервала 10 кОм — 1 МОм. Резисторы одинакового номинала лучше не использовать. Диоды VD1-VD11 могут быть любыми, например, КД521, Д9, Д18, КД510 и др.

Транзистор VT1 можно заменить на КТ3102. Пьезокерамический преобразователь ZQ1 может быть любой, от игрушек или телефонных аппаратов. Питание устройства осуществляется от батарейки типа "Крона". Вибродатчик ZQ1 приклеивается на стекло клеем "Момент". Сигнал к нему подводится по проводам от элемента DD1.6.

Настройка заключается в установке частоты тактового генератора подбором конденсатора С1 или резистора R1. Частота тактовых импульсов выбирается около 2–3 Гц.

Количество генерируемых частот можно увеличить, если вместо микросхемы DD2 К561ИЕ8 использовать широко распространенную микросхему К561ИЕ10. Эта микросхема (рис. 3.24) содержит два двоичных четырехразрядных счетчика.

Рис. 3.24. Использование микросхемы К561ИЕ10

К выходам счетчиков подключаются резисторы R2-R9, их сопротивления могут быть также от 10 кОм до 1 МОм. Диоды VD1-VD10 из схемы исключаются. При подаче тактовых импульсов на вход CP микросхемы DD2.1 в точке соединения резисторов R2-R12 появляется, изменяющееся ступенчато, напряжение. Число градаций напряжения, а, следовательно, и число частот, можно варьировать путем использования определенного количества разрядов счетчика DD2.
