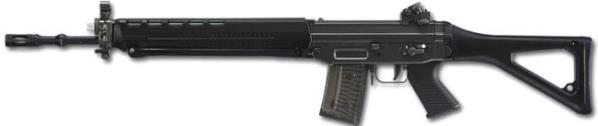

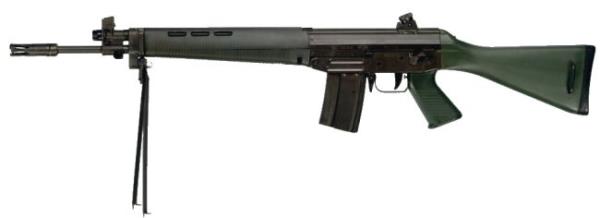

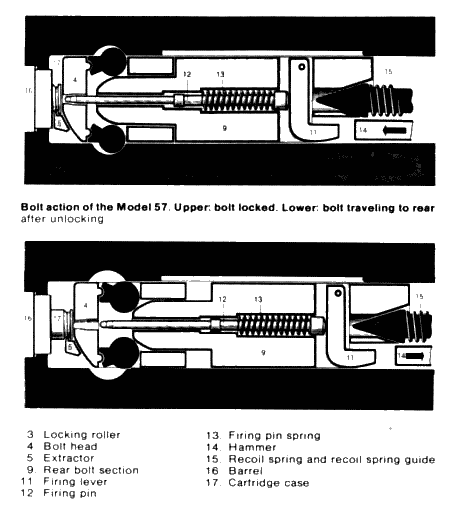

Технически, Stgw.57 представляет собой автоматическое оружие, построенное по схеме с полусвободным затвором. Замедление открытия затвора осуществляется при взаимодействии двух роликов с затворной коробкой, с одной стороны, и с элементами затвора (боевой личинкой и остовом) с другой. Общая схема узла запирания в принципе похожа на использованную в немецкой винтовке Хеклер Кох G3 (см. схему).
Из других особенностей конструкции Stgw.57 следует отметить: характерного вида крупную рукоятку взведения затвора, расположенную на правой стороне оружия и удобную для использования даже в теплых перчатках; складной «зимний» спусковой крючок, в разложенном виде выступающий под спусковую скобу и также предназначенный для стрельбы в толстых перчатках; прицельные приспособления

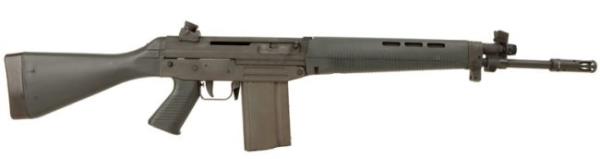

Экспортный «военный» вариант, SIG 510–4, отличался другим патроном (7.62 мм НАТО), а также более коротким стволом и меньшей массой. Вместо исходных изогнутых магазинов на 24 патрона использовались прямые магазины на 20 патронов. Приклад и цевье выполнялись из дерева.
Основных гражданских вариантов выпускалось два — PE-57 для Швейцарского рынка, представляющий собой просто Stgw.57 без возможности стрельбы очередями, и SIG AMT (American Match Target), предназначенный в основном для экспорта в США. SIG AMT являлся модификацией модели 510–4, без возможности стрельбы очередями и без креплений для штыка и направляющих для ружейных гранат на стволе. Все SIG AMT поставлялись с фирменными креплениями для оптических прицелов и имели нескладные открытые мушку и целик.
Кроме вышеуказанных моделей, в незначительных количествах также выпускались: SIG 510–1 (просто перемаркированные Stgw.57); SIG 510–2 — облегченный вариант SIG 510–1; SIG 510–3 — вариант под советский патрон 7.62x39 мм, разработанный для конкурса на новый автомат для Финской армии.
В целом, оружие семейства SIG 510 отличалось очень высокой надежностью, отличной точностью стрельбы и удобством в использовании. Главными недостатками оружия этой серии были значительная масса оружия и его чрезмерно высокая цена.
Всего было произведено порядка 500 000 штук военных вариантов и около 7000 штук — гражданских.
Автомат (штурмовая винтовка) SIG SG-540 SG-542 SG-543
| • | SIG SG 540 | SIG SG 542 | SIG SG 543 |
| Калибр | 5.56x45 мм (.223 Rem) | 7.62x51 мм (.308 Win) | 5.56x45 мм (.223 Rem) |
| Длина | 950 мм | 1000 мм | 805 / 569 мм |
| Длина ствола | 460 мм | 465 мм | 300 мм |
| Вес без патронов | 3.26 кг | 3.55 кг | 3.0 кг |
| Емкость магазинов | 20
| 20 или 30 патронов | 20 или 30 патронов |
| Темп стрельбы | 650–800 выстрелов/мин | 650–800 выстрелов/мин | 650–800 выстрелов/мин |

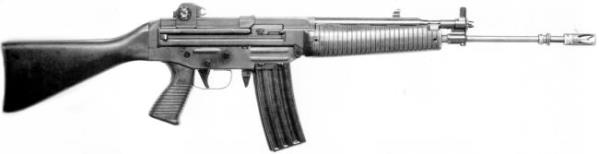

Штурмовая винтовка (автомат) SG-540 была разработана в середине 1970-х годов швейцарской компанией SIG на основе опыта, полученного при разработке более ранних прототипов автоматов под патрон 5.56x45 мм. Первые прототипы, известные под обозначением SG-530, имели автоматику с запиранием ствола при помощи роликов, но они оказались слишком сложны и дороги в производстве, потому при разработке SG-540 инженеры SIG выбрали несколько модифицированную схему автомата Калашникова. Производство SG-540 было начато в 1977 году и продолжалось в Швейцарии до середины 1980-х годов, когда в производство пошел новый автомат SG-550, являвшийся развитием SG-540 и принятый на вооружение в Швейцарии под обозначением Stgw.90. Кроме Швейцарии, SG-540 производился по лицензии во Франции компанией Manurhin и в Чили компанией FAMAE. В Швейцарии SG-540 и его модификации на вооружении не состояли, однако SG-540 состояли на вооружении во Франции (пока не были вытеснены в начале 1980-х автоматом FAMAS французского производства). Кроме того, SG-540 состоят на вооружении армий Португалии, Чили и еще примерно десятка стран Африки и Южной Америки. Специально для гражданского рынка выпускались самозарядные варианты SG-540, которые, кроме основного калибра .223 Ремингтон (5.56x45 мм) могли иметь калибр .222 Ремингтон или 7.62x39 мм. Помимо этого, выпускался укороченный вариант SG-540 под обозначением SG-543 и вариант под патрон 7.62x51 мм НАТО под обозначением SG-542 (последний в версии для гражданского использования также мог иметь калибр .243 Винчестер).
SG-540 построен на основе газоотводного двигателя, запирание — поворотом затвора на два боевых упора. Возвратная пружина расположена вокруг штока газового поршня и сжимается между специальным воротником на штоке и передней стенкой ствольной коробки. Газовый шток своим хвостовиком вставляется в затворную раму и фиксируется при помощи вставляемой сбоку в затворную раму рукоятки взведения затвора. Ствольная коробка штампованная из стали, состоит из двух половин — верхней и нижней, соединяемых двумя поперечными штифтами. Ствол ввернут в верхнюю часть ствольной коробки, при неполной разборке из ствольной коробки извлекается задний штифт, при этом коробка «переламывается» в передней части. После извлечения рукоятки заряжания затворная рама с затвором вынимаются из ствольной коробки назад, а газовый поршень со штоком и возвратной пружиной извлекаются отдельно. Ударно-спусковой механизм — курковый, с переводчиком режимов огня, выполняющим также роль предохранителя. Газоотводная камера имеет трехпозиционный газовый регулятор — 2 положения для стрельбы в обычных и тяжелых условиях и третье — для стрельбы винтовочными гранатами (газоотводный канал закрыт). Ствол оснащен комбинированным компенсатором-пламегасителем, служащим также направляющей для пуска винтовочных гранат. Прицельные приспособления включают в себя мушку на газоотводной камере и целик барабанной конструкции с набором диоптрических отверстий для разных дальностей стрельбы. Цевье выполнено из пластика, под ним расположена легкая складная двуногая сошка. Приклад может быть пластиковый постоянный либо трубчатый складной вбок, из металла. SG-540 может комплектоваться штык-ножом и креплением для оптического прицела.

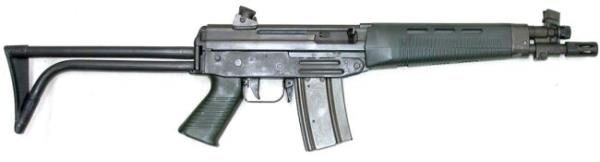

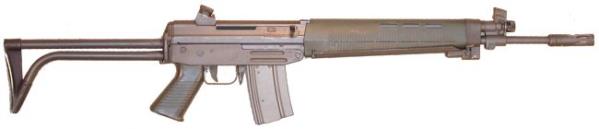

Карабин SG-543 отличается от базовой модели только укороченным стволом и измененным пламегасителем, не позволяющим использовать винтовочные гранаты. Вариант SG-542 под патрон 7.62 мм НАТО имеет увеличенные прямоугольные магазины на 20 патронов. Кроме того, нужно отметить что современные автоматы SG-540–1 и SG-543–1 Чилийского производства комплектуются прозрачными пластиковыми магазинами на 30 патронов, по типу магазинов от SG-550, вместо оригинальных металлических магазинов на 20 или 30 патронов.

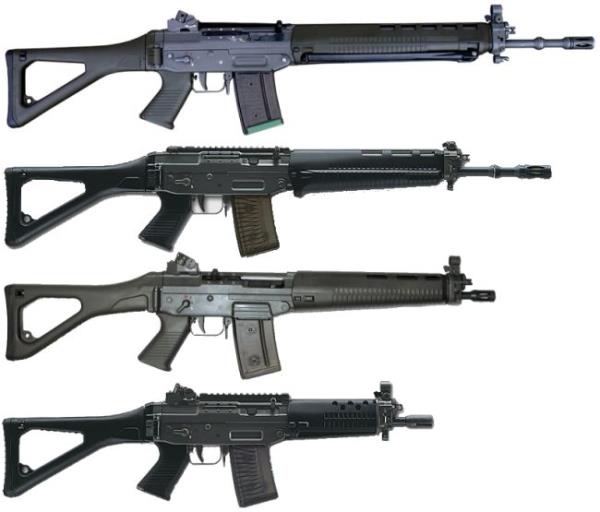

Автомат (штурмовая винтовка) SIG SG-550 SG-551 SG-552 Stgw.90
