Экспериментальный автомат модели 255470 (более известен как М82) в конфигурации буллпап был разработан финской компанией Valmet на базе серийного автомата Rk.76, базировавшегося, в свою очередь, на советском автомате Калашникова. Новый автомат был сделан с минимумом модификаций относительно базовой конструкции, и в 1980-х годах демонстрировался различным потенциальным покупателям, включая и финские вооруженные силы. Тем не менее, сколько-нибудь серьезного интереса среди военных он не вызвал, зато в начале 1980-х годов несколько тысяч винтовок Valmet 82 в только самозарядном варианте и под патрон 5.56x45 мм (.223 Ремингтон) было экспортировано в США и продано на гражданском рынке. В результате этот образец остался в истории лишь как одна из многочисленных и не слишком успешных попыток создать паллиатив оружия в конфигурации буллпап с минимумом затрат, используя в качестве основы оружие традиционной компоновки. В результате такой «экономии усилий» оружие получило, вместе с достоинствами новой

компоновки (малой длиной оружия) и все основные недостатки — смещенный назад центр тяжести оружия, неудобное расположение органов управления, невозможность стрельбы с левого плеча.

С точки зрения устройства основных механизмов автомат Valmet 82 полностью повторяет автомат Valmet Rk.76 со штампованной ствольной коробкой. Основные отличия — корпус-ложа в конфигурации буллпап (на ранних прототипах — деревянный, на поздних — из пластика), модифицированный ударно-спусковой механизм с длинной тягой между спусковым крючком и самим УСМ. Прицельные приспособления вынесены вверх над ствольной коробкой на специальных стойках и слегка смещены влево от оси оружия для удобства прицеливания.

ФРАНЦИЯ

Штурмовая винтовка GIAT Industries FAMAS

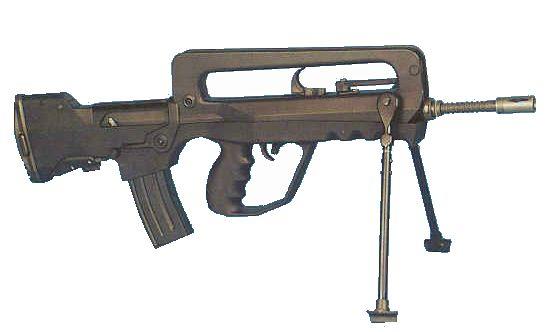

FAMAS F1 — исходная версия (1978), с оригинальным магазином на 25 патронов

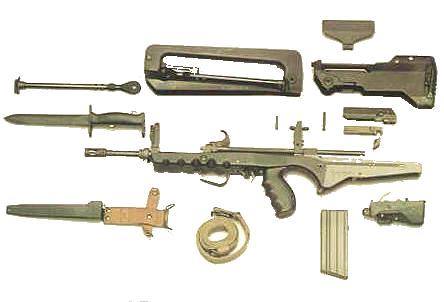

FAMAS — неполная разборка

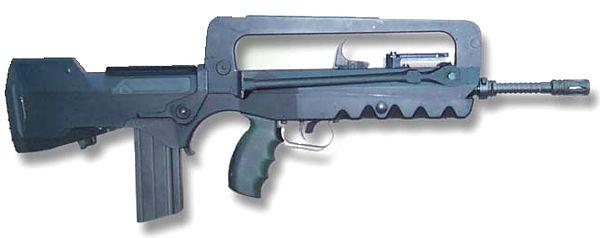

FAMAS G2 — современный вариант (1994), с магазином стандарта НАТО на 30 патронов

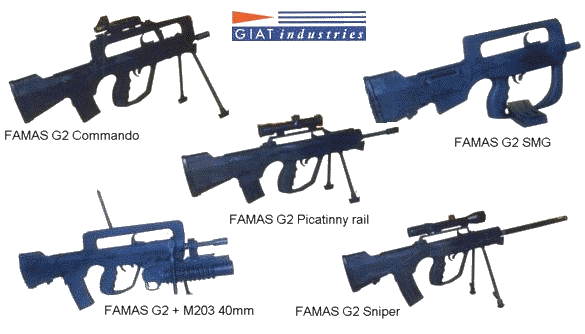

различные модификации базовой штурмовой винтовки FAMAS G2

Close-up view on the FAMAS G2 receiver (from the GIAT advertisement). Note the three finger grooves on the forearm (the F1 has five), enlarged triggerguard and a curved 30-rounds STANAG (M16-type) magazine.

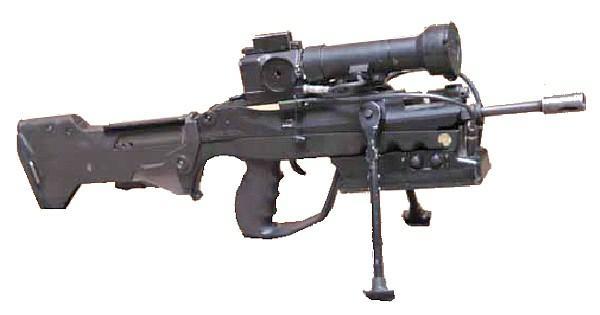

прототип системы FAMAS-FELIN (2001)

Модифицированная винтовка FAMAS G2 с установленными электронными прицельными приспособлениями день/ночь, лазерным дальномером и интерфейсом к другому оборудованию, носимому солдатом, в том числе к баллистическому и тактическом компьютерам, нашлемному дисплею и т. п.

•	FAMAS F1	FAMAS G2
Калибр	5.56mm NATO (.223rem)
Тип автоматики	Полусвободный затвор с рычажным замедлением
Длина оружия	757 мм
Длина ствола	488 мм
Вес	3.61 кг с пустым магазином	3.8 кг с пустым магазином
Емкость магазина	25 патронов	30 патронов (STANAG)
Начальная скорость пули	960 м/с	925 м/с
Темп стрельбы	900–1000 выстрелов в минуту	1000–1100 выстрелов в минуту
Эффективная дальность стрельбы	300 метров	450 метров

Аббревиатура FAMAS обозначает Fusil d'Assaut de la Manufacture d'Armes de St-Etienne (то есть Штурмовая винтовка разработки MAS — Оружейного предприятия в Сент-Этьене). В 1969 году во Франции было принято решение о создании новой штурмовой винтовки калибра 5.56 мм, которая должна заменить в войсках самозарядные винтовки MAS Mle.49/56 калибра 7.5 мм, 9 мм пистолеты-пулеметы MAT-49 и 7.5 мм ручные пулеметы MAC Mle.1929. Разработка новой винтовки была поручена арсеналу в городе Сент-Этьен, руководителем и главным конструктором стал Поль Телле (Paul Tellie). Первые прототипы новой винтовки были созданы к 1971 году, а в 1972–73 годах они начали проходить

тестирование во французской армии. В то же время, для того чтобы получить на вооружение оружие калибра 5.56 мм, Франция принимает на вооружение штурмовые винтовки SIG SG-540 швейцарской разработки, выпускавшиеся по лицензии на оружейных заводах Manurhine. В 1978 году винтовка FAMAS в варианте F1 была принята на вооружение во Франции, а в 1980 году она впервые была показана на параде, где ею были вооружены солдаты воздушно-десантных войск Франции. По мере производства винтовка FAMAS стала основным индивидуальным стрелковым оружием в ВС Франции, общий объем производства составил порядка 400 000 штук, из них небольшое количество было поставлено на экспорт, в том числе — в Объединенные Арабские Эмираты. В начале 1990-х годов французский оружейный концерн GIAT Industries (производитель FAMAS), начал разработку усовершенствованного образца, названного FAMAS G1. Новый вариант винтовки получил увеличенную спусковую скобу и несколько измененное цевье. К 1994 году на основе FAMAS G1 был разработан вариант FAMAS G2, главным отличием которого стал измененный приемник магазинов, рассчитанный не на старые «родные» магазины от FAMAS, на стандартизованные в рамках НАТО магазины от винтовки М16, имеющие стандартную емкость в 30 патронов (эти магазины имеют отличную от ранних FAMAS-овских конструкцию защелки и невзаимозаменяемы с ними). В 1995 году ВМФ Франции закупил первую партию новых винтовок FAMAS G2, чуть позже их стала получать на вооружение и Французская Армия. Эти винтовки также предлагаются на экспорт. В конце 1990-х годов во Франции была начата программа FELIN, предназначенная для создания комплекса вооружения пехотинца 21 века. В рамках данной программы несколько модифицированную винтовку FAMAS G2 оснастили различным оборудованием, включающим в себя электронные дневной и ночной прицелы, лазерный дальномер, датчики состояния оружия, а также систему передачи данных (включая и картинку с прицела) на нашлемный дисплей солдата и далее в носимый компьютер или вверх по командной цепочке.

На основе базовой конструкции винтовки FAMAS G2 создан ряд модификаций, включающих: FAMAS G2 Commando с укороченным до 405 мм стволом, FAMAS G2 SMG (пистолет-пулемет) с еще более коротким стволом и укороченным цевьем, вариант FAMAS G2 со стандартной направляющей типа Picatinny вместо рукоятки для переноски и вариант FAMAS G2 Sniper с удлиненным стволом длиной 650 мм и оптикой.

Винтовки FAMAS использовались в различных операциях, включая «Бурю в пустыне» 1991 года и миротворческие операции середины-конца 1990-х, где проявили себя надежным и удобным оружием.

Техническое описание штурмовой винтовки FAMAS

Винтовка FAMAS во всех модификациях имеет конфигурацию буллпап (магазин и патронник расположены позади спускового крючка и пистолетной рукоятки управления огнем). FAMAS использует довольно редкую схему автоматики со свободным затвором, имеющим замедлитель открытия в виде рычага. Данная схема в модифицированном виде заимствована Полем Телле из французского единого пулемета AAT-52 образца 1952 года, а исходно была разработана венгром Полем де Кирали (Paul de Kiraly) в конце 1930-х годов.

Затворная группа FAMAS состоит из двух частей — более легкого собственно затвора и более тяжелой затворной рамы. На затворе установлен двуплечий рычаг, своим нижним плечом при переднем (закрытом) положении затвора упирающийся в специальный поперечный штифт в ствольной коробке, а верхним — в затворную раму. При выстреле пороховые газы давят на дно гильзы, заставляя ее двигаться назад в патроннике, и давить на зеркало затвора. При этом нижнее плечо рычага упирается в неподвижный штифт, а верхнее передает движение массивной затворной раме. За счет разницы плеч в первый момент после выстрела сам затвор движется медленно, а разгоняется в основном затворная рама. К тому моменту когда давление в патроннике спадает до безопасного, рычаг-замедлитель выходит из зацепления со штифтом, и дальше затвор с затворной рамой движутся вместе, с одной скоростью, сжимая возвратную пружину. При этом извлекается и выбрасывается стреляная гильза, а на обратном ходе затворной группы подается новый патрон. Рычаг-замедлитель также служит предохранителем от выстрела при незакрытом затворе, так как он при повороте из исходного положения отводит назад ударник и блокирует его до постановки затворной группы в закрытое положение. Еще одна особенность затвора FAMAS — это то, что он имеет два симметричных гнезда для экстрактора, а сам экстрактор после неполной разборки может быть переставлен на правую или левую сторону. В сочетании с подпружиненным плунжерным эжектором, расположенным по оси затвора ниже ударника, и двумя окнами для выброса гильз на обоих сторонах оружия, это позволяет быстро переделывать FAMAS для экстракции гильз на любую сторону. Неиспользуемое в данный момент окно для выброса гильз закрывается съемной пластиковой крышкой, служащей также упором для щеки на прикладе. Рукоятка заряжания имеет вид крючка и расположена сверху над стволом, в проеме рукоятки для переноски. При стрельбе рукоятка заряжания неподвижна.

Ствол FAMAS необычен тем, что имеет всего 3 правых нареза с шагом один оборот в 228 миллиметров, что позволяет использовать практически любые патроны калибра 5.56 мм — как старые с легкой пулей, типа американских М193, так и новые, с более тяжелой пулей, типа 5.56 мм НАТО / М855 / SS109. Пламегаситель может использоваться для метания винтовочных гранат прямо со ствола. Патронник имеет продольные канавки (так называемые канавки Ревелли), облегчающие экстракцию гильз в системах с полусвободным затвором.
