Штурмовые винтовки мира
Шрифт:
| • | SIG SG 550 / Stgw.90 | SIG SG 551 (SG 551 LB) | SIG SG 552 |
| Калибр | 5.56x45 мм | 5.56x45 мм | 5.56x45 мм |
| Длина (приклад
| 998 / 772 мм | 833 / 607 мм (924 / 698 мм) | 730 / 504 мм |
| Длина ствола | 528 мм | 363 мм (454 мм) | 226 мм |
| Вес без патронов | 4.05 кг без магазина | 3.3 (3.4) кг без магазина | 3.0 кг без магазина |
| Емкость магазинов | 20 или 30 патронов | 20 или 30 патронов | 20 или 30 патронов |
| Темп стрельбы | 700 выстрелов/мин | 700 выстрелов/мин | 780 выстрелов/мин |
Штурмовая винтовка (автомат) SG-550 была разработана в 1979–1980 годах швейцарской компанией SIG в для участия в конкурсе на новый автомат для швейцарской армии (на замену автомату SIG Stgw.57 калибра 7.5x55). Автомат SIG SG-550 создавался на основе предшествовавших ему моделей SIG SG-540 и SG-541, причем основные модификации касались облегчения оружия. В 1983 году SIG SG-550 был официально принят на вооружение швейцарской армии под обозначением Stgw.90, но производство, из-за проблем с финансированием, началось только в 1986 году. Позже на основе SG-550 были разработаны карабин SG-551 и укороченный автомат SG-552, а также их гражданские версии, не имеющие возможности вести огонь очередями. В целом, автоматы семейства SIG SG-550 являются одними из лучших в своем классе, отличаясь высокой надежностью, точностью стрельбы и удобством в обращении.
Автомат SIG SG-550 построен на основе газоотводного двигателя, запирание — поворотом затвора на два боевых упора. Возвратная пружина расположена вокруг штока газового поршня над стволом и сжимается между специальным воротником на штоке и передней стенкой ствольной коробки. Газовый шток своим хвостовиком вставляется в затворную раму и фиксируется при помощи вставляемой сбоку в затворную раму рукоятки взведения затвора. Ствольная коробка штампованная из стали, состоит из двух половин — верхней и нижней, соединяемых двумя поперечными штифтами. Ствол ввернут в верхнюю часть ствольной коробки. При неполной разборке из ствольной коробки извлекается задний штифт, при этом коробка «переламывается» в передней части. После извлечения рукоятки заряжания затворная рама с затвором вынимаются из ствольной коробки назад, а газовый поршень со штоком и возвратной пружиной извлекаются отдельно после удаления цевья. Ударно-спусковой механизм — курковый, с переводчиком режимов огня, выполняющим также роль предохранителя. При необходимости в УСМ может устанавливаться отдельный независимый модуль, обеспечивающий стрельбу с отсечкой по 3 выстрела. Газоотводная камера имеет трехпозиционный газовый регулятор — 2 положения для стрельбы в обычных и тяжелых условиях и третье — для стрельбы винтовочными гранатами (газоотводный канал закрыт). Ствол оснащен комбинированным компенсатором-пламегасителем, служащим также направляющей для пуска винтовочных гранат. Прицельные приспособления включают в себя мушку на газоотводной камере и целик барабанной конструкции с набором диоптрических отверстий для разных дальностей стрельбы. Цевье выполнено из пластика, под ним расположена съемная легкая складная двуногая сошка. Приклад пластиковый, скелетный, складной вбок. SG-550 может комплектоваться штык-ножом и креплением для оптического прицела. В швейцарской армии автоматы Stgw.90 иногда комплектуются 4Х прицелом, экспортные варианты всех модификаций могут комплектоваться коммерческими оптическими или коллиматорными («красная точка») прицелами. Автоматы современных выпусков могут комплектоваться направляющей типа Picatinny rail на верхней поверхности ствольной коробки, вместе или вместо открытых прицельных приспособлений. Варианты SG-551 SWAT и SG-552 зачастую комплектуются прицелами ACOG, а также имеют специальные крепления на цевье для аксессуаров типа фонаря или лазерного целеуказателя.

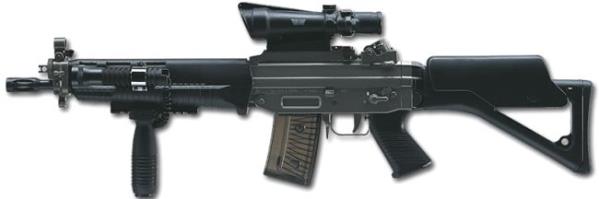

Карабин SG-551 отличается от базовой модели только укороченным стволом и измененным пламегасителем, не позволяющим использовать винтовочные гранаты, а также отсутствием сошки и невозможностью установки штыка.

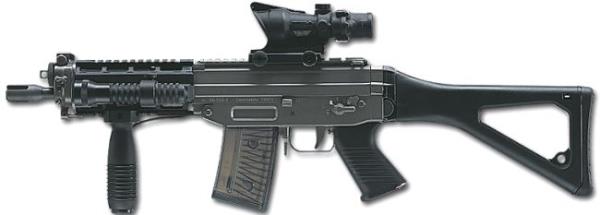

Укороченный автомат SG-552 имеет еще более короткие ствол и цевье. Из-за короткого ствола и, как следствие,
ШВЕЦИЯ
Штурмовая винтовка Bofors AK-5
| Калибр: | 5.56x45mm NATO |
| Тип: | Газоотводный автомат, запирание поворотом затвора |
| Длина: | 1008 мм (приклад разложен), 753 мм (приклад сложен) |
| Длина ствола: | 450 мм |
| Вес: | 3.90 кг |
| Магазин: | 30 патронов |
| Темп стрельбы: | 650 выстрелов/мин |
С 1960-х годов на вооружении Шведских Королевских Вооруженных сил состояла автоматическая винтовка АК4, являвшаяся лицензионным вариантом немецкой винтовки Хеклер-Кох G3. С середины 1970-х годов шведы начали изыскания на предмет принятия на вооружение более современного образца под патрон калибра 5.56 мм. В процессе выбора были испытаны такие образцы как американская винтовка М16А1, немецкая Хеклер-Кох HK 33, израильская IMI Galil, швейцарская SIG SG– 540 и другие. В результате выбор был сделан в пользу бельгийской винтовки FN FNC, модифицированной под специфические шведские требования. Новая штурмовая винтовка получила обозначение AK5 (Automatkarbin 5) и производится компанией BOFORS Carl Gustaf AB с 1985 года и по настоящее время. Кроме Швеции, винтовки АК5 в конце 1990-х годов были поставлены в Венесуэлу (свыше 100 000 винтовок).
AK5 отличается от FN FNC следующими изменениями:
• Удлинены складной приклад и пластиковое цевье.
• Из ударно-спускового механизма АК5 исключен режим огня очередями по 3 выстрела. Оставлены только режимы одиночного и автоматического огня.
• Изменены прицельные приспособления.
• Применена специальная обработка металлических поверхностей для повышения коррозионной стойкости в условиях северного климата
• Увеличена живучесть некоторых деталей
• Модифицирована рукоятка заряжания оружия для более удобного перезаряжания в зимних перчатках
AK5 выпускается в 4 основных вариантах:

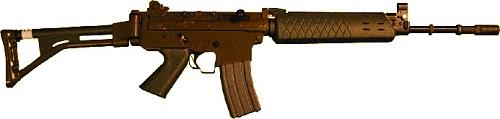

AK5 — базовый вариант. Основное оружие Вооруженных сил Швеции.

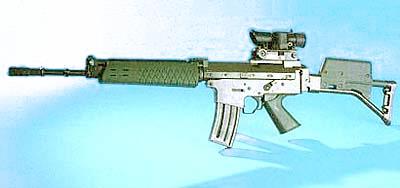

AK5B — «снайперский» вариант, оснащенный 4X оптическим прицелом SUSAT L9A1 английской разработки и упором-подушкой под щеку на прикладе. Открытые прицельные приспособления демонтированы.
AK5C — ak5 с установленной на крышке ствольной коробки направляющей для прицелов типа Picatinny rail. Штатные открытые прицельные приспособления демонтированы.

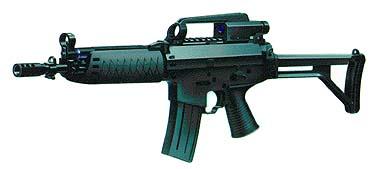

AK5D — Самый новый вариант. Отличается укороченным стволом, интегральной ручкой для переноски с установленным в ней оптическим прицелом. Предназначается для вооружения парашютно-десантных и бронетанковых частей.

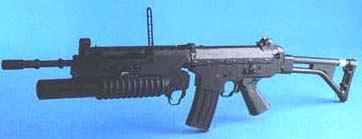

AK5 med Granattillsats — Стандартная винтовка AK5 с 40 мм подствольным гранатометом М203 американской разработки. В основном состоит на вооружении рейнджеров и морской пехоты (амфибийных сил) Швеции.
Техническое описание АК5 идентично описанию винтовки FN FNC , за исключением отличий в УСМ (нет режима огня с отсечкой по 3 патрона) и в прицельных приспособлениях
