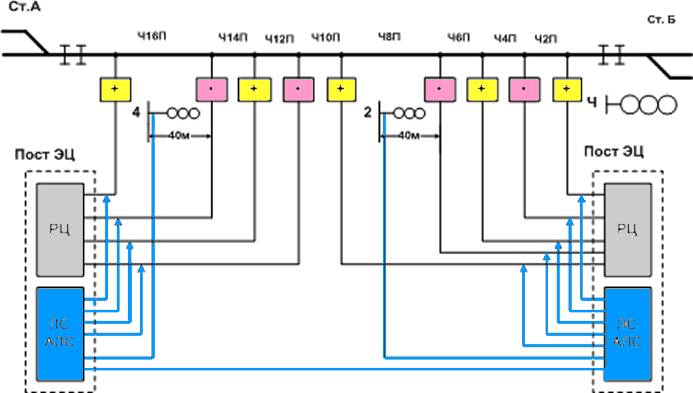

Размыкание блок-участка происходит с проверкой последовательности занятия и освобождения поездом РЦ и при условии замыкания следующего блок-участка по ходу поезда. Такое размыкание блок-участка осуществляется автоматически под действием движущегося поезда.
Если последовательность освобождения РЦ будет нарушена, то блок-участок останется замкнутым, а на ограждающем его светофоре сохранится запрещающее показание. В этом случае ячейка «замыкание перегона» горит красным
Если при выполнении искусственной разделки и удержания кнопок в нажатом состоянии более 5 с ячейка «замыкание перегона» не изменит свое показание, схема искусственного размыкания считается неисправной.
Результаты переговоров ДСП станций приема и отправления и действия ДСП станции отправления фиксируются в журнале установленной формы.
Если ДСП станции отправления не может задать поездной маршрут отправления, он должен перед отправлением поезда по запрещающему показанию выходного сигнала выполнить искусственное замыкание участка удаления, которое осуществляется нажатием кнопки «замыкание участка удаления», после чего поезд может быть отправлен на перегон.
Если после отправления поезда участок удаления длительное время находится в замкнутом состоянии, дежурный по станции отправления может выполнить искусственную разделку участка удаления, чтобы не задерживать отправление следующих поездов. Перед выполнением искусственной разделки участка удаления ДСП должен убедиться в свободном состоянии этого участка. Размыкание участка удаления может осуществляться независимо от того, занят перегон или нет (за исключением самого участка удаления).
Разделка участка удаления выполняется аналогично разделке перегона, а именно, последовательным нажатием двух кнопок, групповой кнопки со счетчиком числа нажатий ГРС и одной из кнопок разделки участка удаления 1НРУ, 2НРУ, 1ЧРУ, 2ЧРУ. По окончании искусственной разделки участка удаления ячейка первого участка удаления переключается на белое показание.
Автоматическая локомотивная сигнализация (АЛС)
Назначение: Автоматическая локомотивная сигнализация (АЛС) предназначена для повышения безопасности движения поездов и улучшения условий труда локомотивных бригад.
АЛС – устройство, информирующее машиниста о состоянии путевых светофоров, не зависимо от профиля пути и погоды.
Основу АЛС составляют сигналы, передаваемые по рельсам импульсами переменного тока частотой 50 (25, 75) Гц. Всего кодируются три сигнала светофора – красный, желтый и зеленый. Импульсы идут от светофора, навстречу движущемуся локомотиву.
Систему АЛС дополняют автостопом, который останавливает поезд перед закрытым светофором, если машинист не принимает мер к своевременному торможению.
Систему АЛС дополняют также устройством для проверки бдительности машиниста и контроля скорости движения поезда, а наиболее совершенные системы – устройствами автоматического регулирования скорости.
Классификация:
В зависимости от способа передачи показаний путевых сигналов на локомотив (непрерывно или только в определенных точках пути) различают:
АЛС точечного типа с автостопом (АЛСТ) – применяется только на участках, оборудованных полуавтоматической блокировкой.
АЛС непрерывного типа с автостопом (АЛСН)
АЛСО – на участках, где автоматическая сигнализация применяется как самостоятельное
На участках со скоростями движения до 200 км/ч применяется (АЛС – ЕН).
Структурная схема АЛСН
Все устройства, входящие в состав АЛСН, можно разделить на путевые (передающие) и локомотивные (принимающие). Путевые устройства находятся в релейном шкафу, расположенным около путевого светофора.
Путевые устройства:
кодовый путевой трансмиттер (ТРМ)
трансформатор (Тр).
Трансмиттер служит для преобразования сигнального показания путевого светофора в соответствующую комбинацию число-импульсного кода, то есть трансмиттер периодически посылает в рельсовую цепь электрический сигнал переменного тока (код) с определенным числом импульсов и продолжительностью паузы между импульсами и сериями импульсов.
Зеленому огню путевого светофора соответствует кодовая серия, содержащая три импульса с длинным интервалом, который отделяет его от трех импульсов следующей комбинации;
Желтому огню соответствует серия из двух импульсов;
Красному огню (на локомотивном светофоре горит желтый с красным огонь) – один импульс.
Частота кодового тока на участках с автономной тягой или с электротягой постоянного тока составляет 50 Гц, а на участках с электротягой переменного тока – 25 Гц или 75 Гц.
Локомотивные устройства:

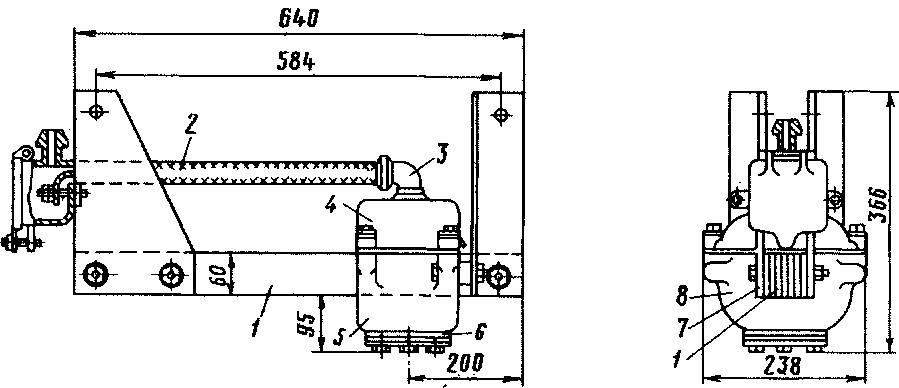

Приемные катушки (ПК)
Приемные катушки ПЭ, ПТ, КПУ-1 и КПУ-2 подвешиваются в пределах габарита подвижного состава.
Высота низшей точки корпуса приемных катушек ПЭ, ПТ и КПУ-2 над уровнем головки рельса должна быть в пределах от 100 мм до 180 мм, а КПУ-1 от 180 мм до 240 мм, при этом высота нижней грани сердечника катушек ПЭ и ПТ над уровнем головки рельса в пределах от 200 мм до 280 мм; катушка не должна опускаться ниже путеочистителей. На электропоездах серии ЭР, имеющих опору кузова на боковые скользуны и увеличенный прогиб рессорного подвешивания, допускается расположение приемных катушек АЛСН под кузовом вагона ниже уровня путеочистителя. Во всех случаях середина сердечника приемной катушки должна находиться над осью ходового рельса.
Фильтр (Ф)
На участках с электрической тягой переменного тока сигналы, воспринимаемые с пути на локомотиве, отделяются от сильных мешающих воздействий переменного тягового тока и его гармоник электрическими частотными фильтрами. В настоящее время на ЭПС устанавливают фильтры ФЛ-25/75. Фильтр ФЛ-25/75 двухполосный, предназначен для локомотивной сигнализации, работающей на двух частотах 25 и 75 Гц без переключения приемных устройств на локомотиве. Две полосы пропускания фильтра соответствуют этим частотам.
