На внутренних накладках для крепежа нарезается резьба. Но соединение стальной или чугунной обсадной трубы можно произвести и без внутренних накладок. Для этого нужно нарезать резьбу непосредственно в стенке.
Бурение при помощи насосно-бурильной установки
Промышленностью выпускается бурильно-насосная установка БН–3, которая укомплектована набором оборудования для бурения скважин и монтажа в них поршневых насосов. Обслуживают эту установку два человека. Скорость бурения – 2 м/ч.
Бурение скважины (глубиной
Первым углубляют почву до 1 м, а затем в полученное углубление ставят стойку. Для придания устойчивости ее закрепляют в металлической опорной плите, которая должна располагаться над углублением. На укрепленной стойке монтируют ролик, а также маховое колесо с тросовым барабаном. Трос нужно соединить с ударником. Затем ударник, поднятый тросом, резко сбрасывают, загоняя шлямбур в землю. Попавший в шлямбур грунт поднимают на поверхность, после чего продолжают бурение.
С появлением водоносного слоя скважину следует бурить дальше с помощью желонки, очищая нижнюю часть скважины от гравия, песка и др.
После обработки скважины желонкой приступают к установке обсадных труб. Обычно применяются стальные муфтовые или электросварные трубы. Общая их длина – 21 м при длине отдельных звеньев 1–4 м.
Затем приступают к монтажу насоса. Его всасывающую часть опускают в водоносный слой, а над ней располагают шланговый поршневой насос. Подача насоса 1–1,5 м3/ч, высота подъема воды – до 40 м, мощность электродвигателя – 1 кВт. Если нет электричества, следует применять ручную качалку. Скважину обычно оборудуют фильтром, чтобы предохранить ее от попадания частиц грунта из водоносного слоя. Тип и конструкцию фильтра выбирают в зависимости от водоносной породы.
Установка фильтров
Существует несколько видов фильтров, устанавливаемых в буровых колодцах:
1. Дырчатый фильтр без сетки – стальная труба со множеством круглых отверстий разного диаметра, расположенных в шахматном порядке.
2. Щелевой фильтр – стальная труба с расположенными в шахматном порядке прямоугольными отверстиями.
3. Фильтр с проволочной обмоткой – стальная труба с круглыми отверстиями, на которую сначала наваривают опорную проволоку (через 2,5–3 см), а затем плотно навивают проволоку меньшего диаметра.
4. Сетчатый фильтр – стальная труба с опорной латунной проволокой и закрепленной поверх нее сеткой.
5. Гравийный фильтр: перед установкой дырчатого или сетчатого фильтра в скважину засыпают гравий, который по мере опускания трубы образует вокруг фильтров дополнительный очищающий слой.
Перед установкой фильтра необходимо очистить скважину и точно измерить ее глубину. Фильтр лучше всего опускать на водопроводных трубах, длина которых равна глубине скважины. После того как фильтр встанет на место, его надо обнажить, приподняв обсадную трубу.
Абиссинский колодец
Абиссинский колодец – простейшая

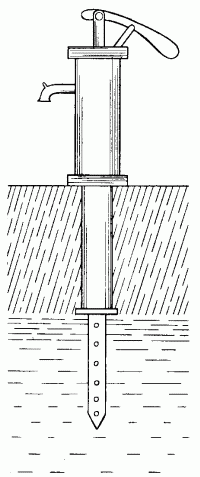

Рис. 24. Абиссинский колодец.
Колодец состоит из стальной оцинкованной трубы, на нижнем конце которой прикреплен конусообразный фильтр.
Подача воды осуществляется при помощи поршневого насоса, производительность которого зависит от диаметра всасывающей трубы. При строительстве колодца используются трубы с внутренним диаметром 32–75 мм, длиной 1–1,5 м, с толщиной стенок 5–6 мм. Поскольку длина труб небольшая, при бурении скважины можно использовать невысокую треногу без настила. Обычно трубы забивают в грунт, но при твердом грунте их можно опускать в пробуренную скважину. В таком случае контакт труб с грунтом минимален, а значит, уменьшается и опасность их повреждения.
Для строительства забивного колодца сначала, как правило, роется шахта глубиной 1 м и сечением 0,7 х 0,7 м или на ту же глубину пробуривается скважина диаметром 15–20 см. Над шахтой или скважиной устанавливается тренога. Затем на трубу жестко крепится фильтр и надевается баба – свободно перемещающийся груз (25–30 кг).
Движение бабы до нижнего края трубы ограничивает стальной хомут – подбабок, который размещается на расстоянии 1 м от фильтра, а на расстоянии 1,5 м от фильтра крепится еще один хомут с двумя блоками.
Трубу с фильтром устанавливают в центре шахты, которую до самого верха засыпают грунтом. Чтобы обеспечить трубе устойчивое положение, грунт тщательно утрамбовывают.
После этого труба вбивается в грунт ударами падающего груза до тех пор, пока подбабок не окажется на поверхности земли. Тогда подбабок поднимают на 1 м вверх. Так продолжается до тех пор, пока в трубе не появится вода. Это будет означать, что труба до-стигла водоносного слоя. Определить наличие воды в трубе можно, опустив в нее небольшую трубку, которая при соприкосновении с поверхностью воды издает специфический хлопок. Из готового колодца в течение получаса откачивается вода до полного ее осветления.
Водопровод на приусадебном участке
Устройство водопровода на приусадебном участке – первейшая необходимость, ведь именно он обеспечивает бесперебойную и своевременную подачу воды как для полива растений, так и для питья. В садоводческом товариществе (или дачном кооперативе) магистральные трубопроводы общего пользования находятся в ведении всех его членов. Поэтому обязанности по снабжению каждого участка водой берет на себя организация. А дальше проведением персонального поливного трубопровода уже должен заняться хозяин участка. Это не очень сложное дело, и осилить его может каждый.
