Обычно масштабы глобусов очень мелкие —1:30-1:80 млн., но в отдельных случаях, например у музейных глобусов, они составляют 1:10 млн и крупнее. Такие глобусы иногда делают рельефными, но рельеф на них изображают в значительно укрупненном масштабе.
Параллели и меридианы, проведенные на глобусе, образуют своеобразную сетку, которая называется географической. Относительно этой сетки на поверхности глобуса изображены моря и океаны, материки и отдельные страны. Вследствие этого глобус обладает замечательными свойствами. Он не только наглядно представляет фигуру Земли, но и дает правильное представление о положении на земном шаре полюсов и экватора, а также основных частей земной поверхности: материков, океанов, морей, островов и других крупных
Глобус как картографическая модель земного шара позволяет рассматривать Землю как бы со стороны, ко не издалека и не окутанную в облачный покров, какой она видна из космоса, а расположенную рядом, доступную для непосредственного изучения, измерений и решения различных задач.
Со сферы на плоскость
Глобус, безусловно, дает самое верное представление о взаимном расположении материков и океанов, рек, городов, гор. Но с этой моделью нашей планеты не очень удобно работать. Глобусы при всех своих достоинствах очень мелкомасштабны и громоздки. Так, если бы глобус был изготовлен в масштабе 1:1 000 000, то он имел бы диаметр 12,7 м. Кроме того, на нем трудно производить линейные измерения, определять плановые координаты точек, наносить на него изображения географических объектов. Да и пользоваться глобусом не всегда удобно — ведь его нельзя напечатать в книге или на отдельном листе. Поэтому-то глобусы имеют меньшее распространение и применение, чем карты, которые более удобны для использования и хранения.
Как же перейти от глобуса к карте, как перенести сферическую поверхность Земли на плоскость? Если бы Земля имела форму цилиндра или конуса, то сделать развертку ее поверхности не составило бы больших трудностей. Но попробуйте сделать плоской корку от апельсина и вы поймете, в чем заключается основная проблема картографии: поверхность шара или эллипсоида нельзя перенести на плоскость без разрывов или складок.
Попытаемся сделать так. Перенесем с поверхности глобуса узкие полоски, ограниченные меридианами через 10 или 15° по долготе. В пределах каждой полоски видимых искажений нет, но зато между полосками получились разрывы, которые увеличиваются по мере удаления к полюсам. Заполним эти разрывы слегка растянув картографические рисунки, изображающие земную поверхность. Из-за этого правда, расстояния между городами, размеры морей, островов станут большими, чем на глобусе. Гренландия, например, будет выглядеть больше, чем Австралия, хотя на самом деле ее площадь в 3 раза меньше. На глобусе, конечно, таких сюрпризов нет. Но уж тут ничего не поделаешь — другого выхода нет. Приходится с подобными искажениями мириться. Важно только знать, в каком участке карты и на сколько растянуты изображения.
Заметьте, что на каждой полоске, вырезанной из глобуса, крайние меридианы, а также параллели были дугами окружностей, а на карте они после растяжения стали прямыми линиями. Таким образом, переход от поверхности глобуса к плоскости получился в результате преобразования градусной сетки глобуса. В этом и состоит сущность так называемых картографических проекций.
В зависимости от вида проекции меридианы и параллели, образующие градусную (картографическую) сетку, могут изображаться прямыми, или кривыми линиями. Сетка параллелей и меридианов служит основой любой карты. Ее заполняют географическими объектами, положение которых определяется из топографических съемок. Образно говоря, сетка служит канвой, на которой вышиваются географические узоры.
При создании карт применяют самые разнообразные проекции. Точки земной поверхности проектируют на плоскости, конусы, цилиндры, многоугольники или сразу же на поверхности нескольких совмещенных фигур. При этом Земля принимает самый разнообразный вид.
Над разработкой
Несмотря на то, что существуют тысячи способов изображения Земли на плоскости, ни один из них не дает точного ее воспроизведения. Всегда чем-то приходится жертвовать. На одних картах правильно изображают очертания материков и океанов, но при этом искажают их размеры. На других — сохраняют площади, зато искажают формы континентов.
Применяя различные картографические проекции, можно создавать карты, свободные или почти свободные от одних искажений, но сохраняющие искажения другого рода. Знакомясь с различными видами карт, можно только поражаться широте возможностей и гибкости средств, которыми обладает картография. Картографы могут предложить специалистам множество проекций, причем каждая будет удовлетворять ранее заданным условиям, за исключением одного: карты, совершенно свободной от искажений земной поверхности, не существует. Хотите избавиться от одних искажений — миритесь с другими!
Самые большие искажения свойственны картам мира, так как на них изображают поверхность всего земного шара. На картах отдельных стран искажения будут меньше. Это легко понять: ведь маленькую выпуклость сферы легче перенести на плоскость! Поэтому на карте, изображающей небольшой материк, небольшую страну, разномасштабность в различных ее местах невелика, и при измерениях молено пользоваться одним, средним масштабом.
На первый взгляд, построение картографических проекций может показаться простым делом. На самом лее деле любая проекция строится по строгому математическому закону. Изучением законов построения картографических проекций занимается специальная наука — математическая картография.
Какие бывают проекции
Составление карты сводится к изображению географических объектов, расположенных на земной поверхности. Их можно выполнить различным путем. Заключим, например, изображение в какую-то систему координат а затем преобразуем ее в другую систему х1у1 и перенесем изображение по клеткам координатной сетки (рис. 6).

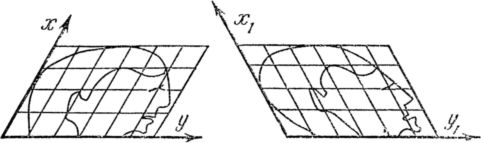

Рис. 6. Преобразование изображений при переходе от одной координатной сетки к другой.
Что же произошло в результате? Лоб сделался скошенным, затылок выдался назад и т. д. Чем детальнее мы станем описывать результаты изменений, тем станет яснее, как помогает такому описанию координатная сетка. В сущности все описание можно свести к показу того, что произошло с сеткой, так как она является как бы каркасом изображения.
Для картографических изображений своеобразным каркасом служит градусная сетка, которая наносится на основу будущей карты в определенной картографической проекции. Затем по клеткам градусной (картографической) сетки переносят и вычерчивают материки и другие географические объекты.
Сущность картографического проектирования легко уясняется из следующего примера. Возьмем полый стеклянный шар и на одной его половине нанесем градусную сетку и очертания материков, океанов, морей (рис. 7).

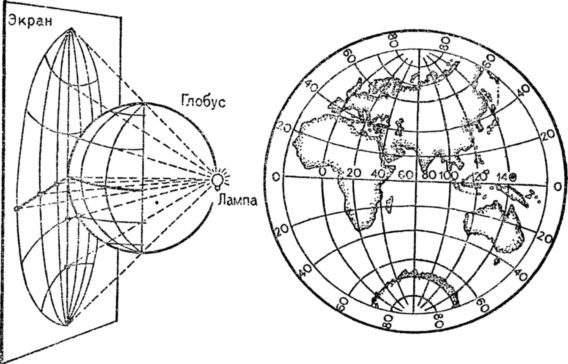

Рис. 7. Схема получения азимутальной проекции.
С одной стороны шара установим экран, а с другой стороны на уровне экватора — источник света, например карманный фонарь. В этом случае на экран проектируются градусная сетка и контуры материков. Обведя полученное изображение карандашом, получим карту полушария.
