Сравним начертания параллелей и меридианов на глобусе с очертаниями их на карте полушария. Если на глобусе все параллели представляют собой окружности, расположенные параллельно экватору, то на карте полушария экватор изображается прямой линией, а параллели — кривыми линиями разной округлости, и поэтому равные расстояния между параллелями получаются на карте различными. Все меридианы на глобусе имеют одинаковую длину, что соответствует действительности. На карте полушария длина меридианов различна. Средний меридиан изображен прямой линией, крайние образуют окружности, длина которых в полтора раза больше среднего, а остальные — кривыми.

При проектировании градусной сетки с глобуса

на плоскость, касательную к нему в какой-либо точке, или на плоскость, секущую его, получают так называемые азимутальные проекции. В нашем примере плоскость касалась глобуса в точке экватора. Такие проекции называют поперечными. Если же точка касания находится на полюсе, то проекция называется прямой. Прямая азимутальная проекция имеет совершенно другую форму картографической сетки: параллели на ней изображаются концентрическими окружностями, а меридианы — прямыми радиальными линиями.

Концентрические окружности могут быть нанесены по-разному. Их можно провести, например, радиусами выпрямленных дуг меридиана от полюса до соответствующих параллелей. Такая проекция называется равнопромежуточной по меридианам. На ней сохраняется одинаковый масштаб по всем меридианам.

Азимутальных проекций может быть великое множество. Во-первых, точку касания можно брать не только на экваторе или на полюсах, но в любом другом произвольном месте. Во-вторых, источник света, т. е. центр проектирования, можно передвигать все дальше и дальше от глобуса, и в каждом случае картографическая сетка будет принимать разную форму.

А вот еще один вид картографической проекции. Вообразите, что земной шар обернут цилиндрической поверхностью, соприкасающейся с ним по линии экватора (рис. 8, а).

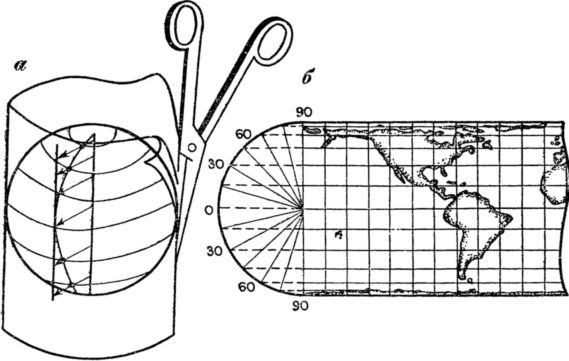

Рис. 8. Схема получения цилиндрической проекции.

Световая точка находится на оси шара и посылает веером вокруг себя плоский пучок лучей, параллельных экватору, при этом точка перемещается вдоль земной оси, проецируя по очереди только те параллели, которые находятся на одном уровне с ней.

Движущаяся световая точка перенесла с шара градусную сетку на поверхность цилиндра. Снимем этот экран, замкнутый в цилиндр, разрежем его по одному из меридианов и, развернув на столе, получим карту в цилиндрической проекции (рис. 8, б). Для подобных проекций характерны взаимно перпендикулярное начертание параллелей и меридианов и равенство расстояний между меридианами. По расположению параллелей выделяются три основных вида проекций. В полученной нами проекции расстояния между параллелями значительно уменьшаются по мере приближения к полюсам, и поэтому очертания материков, удаленных от экватора, становятся уродливыми. Такую проекцию разработал немецкий ученый Ламберт в середине XVIII в. Фламандский картограф Меркатор поступил наоборот: он увеличил расстояния между параллелями от экватора к полюсам, и карта приняла совершенно иной вид (см. рис. 5). Если же расстояния между параллелями равны между собой и расстояниям между меридианами, это будет квадратная проекция. Ее предложил еще в 1438 г. португалец Энрико, известный также под именем Генриха Мореплавателя.

При построении цилиндрических проекций цилиндр, на который переносится градусная сетка, может касаться шара не только по линии экватора, но и по любой другой линии большого круга. И не только касаться, но и рассекать его. В зависимости от этого картографическая сетка также принимает различный вид.

В цилиндрической проекции составляются и топографические карты. Но

в отличие от мелкомасштабных обзорных карт местность на них изображается как на плане, т. е. практически без искажений. Как же это объяснить? Дело в том, что поверхность Земли переносится на плоскость не сразу вся, а по отдельным частям — зонам шириной 6° по долготе. Каждая зона как бы перекосится с земного шара на поверхность воображаемого цилиндра, который затем разрезается и развертывается. Перенесенные таким путем зоны изображаются на плоскости одна рядом с другой. Масштаб в каждой зоне практически одинаков. Поэтому не только отдельные листы топографических карт, но и их склейки в пределах зоны при измерениях можно использовать как планы, на которых сохраняется постоянство масштаба. Две зоны соприкасаются между собой только в точке на линии экватора, а к северу и к югу от экватора происходят разрывы. В них-то и скрыты искажения за счет перехода со сферы на плоскость. Если же склеить все зоны вместе, то получится шаровая поверхность, т. е. глобус.

Следующая большая группа проекций относится к коническим. В конических проекциях градусная сетка переносится с шара на боковую поверхность касательного к нему или секущего конуса, который затем так же, как и цилиндр, разрезается и развертывается. Градусную сетку в конической проекции можно легко построить самим, используя глобус и лист кальки. Из кальки сделайте конус, который затем поставьте на глобус так, чтобы его вершина располагалась над полюсом (рис. 9).

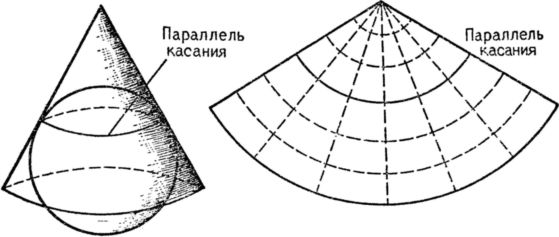

Рис. 9. Проекция на конус.

Карандашом обведите на кальке параллель глобуса, по которой его касается конус. После этого снимите конус и разрежьте его по образующей. Прочерченную линию параллели поделите на равные части через определенное число градусов, например, через 30°. Соедините прямыми линиями точки деления с вершиной. Это будут меридианы. А параллели проведите в виде дуг концентрических окружностей через равные по меридиану промежутки, обозначающие определенное число градусов широты. В результате построения вы получите картографическую сетку в конической проекции.

Когда задача имеет слишком много решений, всегда возникает вопрос: нельзя ли выбрать лучшее из них. Для географических карт П. Л. Чебышев в 1858 г. поставил и решил следующую проблему: каким образом дать наиболее подобное изображение данной страны, чтобы при этом искажение масштаба оказалось минимальным. Без доказательства он сообщил, что для этого нужно, чтобы масштаб во всех точках границы страны был одним и тем же. П. Л. Чебышев умер, не опубликовав своей работы. Долгие годы математики всего мира искали решение этой задачи. Лишь в 1896 г. русский ученый Д. А. Граве сумел восстановить доказательство П. Л. Чебышева.

Картографическую проекцию, удовлетворяющую поставленному условию, можно создать только в том случае, когда северная и южная границы страны проходят по параллелям, а западная и восточная — по меридианам. Для каждой страны можно составить проекцию, которая в достаточной степени отвечает нашему условию. Попробуем это сделать для карты Испании и Португалии (рис. 10).

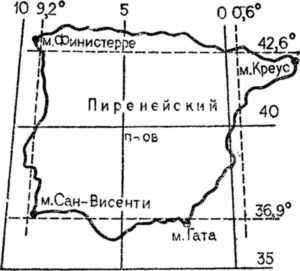

Рис. 10. Проекция с минимальным искажением масштаба.

Найдем на глобусе или карте крайние точки Пиренейского полуострова и определим их координаты:
