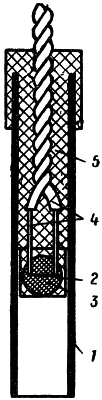

Выпускаются электровоспламенители (рис. 13) и в виде самостоятельных изделий, без капсюлей-детонаторов, вместо гильзы они имеют трубку и притом несколько большего диаметра,
Электровоспламенители и электродетонаторы очень боятся сырости. Их хранят в картонных коробках по 20 шт., картонные коробки укладываются в цинковые.
Правила обращения с электродетонаторами такие же, как и с капсюлями-детонаторами. Электровоспламенители в обращении совершенно безопасны, но при их срабатывании дульце трубки следует направлять в сторону во избежание ожогов.
Электродетонаторы и электровоспламенители обладают определенными электрическими характеристиками, называемыми параметрами, знание которых необходимо для обеспечения безотказности взрыва. Важнейшими параметрами электродетонатора (электровоспламенителя) являются расчетная сила тока воспламенения и расчетное сопротивление.
Безопасный ток, допускаемый при проверке электродетонаторов, не должен превышать 0,5 а.
Расчетная сила постоянного тока, обеспечивающая надежный взрыв одиночного электродетонатора с платино-иридиевым мостиком, должна быть в пределах от 0,5 до 5 а. При меньшем токе температура нагрева мостика может оказаться недостаточной для загорания капельки воспламенительного состава. При большем токе мостик может перегореть раньше, чем капелька успеет воспламениться.
Сопротивление мостика электродетонатора, измеряемое омметром, в холодном состоянии бывает в пределах 1–2 ом. При пропускании тока мостик нагревается и сопротивление его увеличивается примерно в 1,5 раза и составляет около 2,5 ом. Это сопротивление и является расчетным.
Когда нужно произвести одновременный взрыв группы электродетонаторов, то делается их калибровка, т. е. подбор электродетонаторов с одинаковым сопротивлением. Разница в величинах сопротивлений электродетонаторов, включенных в одну группу, допускается не более 0,1 ом. Если разница окажется более допустимой, то может произойти взрыв электродетонатора с наибольшим сопротивлением и размыкание цепи, а остальные электродетонаторы не взорвутся.
Калибровка электродетонаторов производится большим омметром, проверка целости нити мостика — малым омметром. В целях безопасности электродетонаторы при проверке или калибровке зарываются на 10–15 см в землю, помещаются за щиток из досок, железа или в металлическую трубку во избежание поражения осколками гильзы, разлетающимися на расстояние до 30 м.
Провода служат для передачи электрической энергии от источника
Каждая жила состоит из семи медных луженых проволок общим сечением 0,75 мм2. Провод имеет резиновую изоляцию и оплетку. Сопротивление 1 км одной жилы — 25 ом, вес провода СП-1 — 30 кг, СП-2 — 45 кг. Саперный провод бывает свернутым в бухты или намотанным на металлические катушки.
Перед прокладыванием сети из проводов производят их проверку на целость жилы и исправность изоляции.

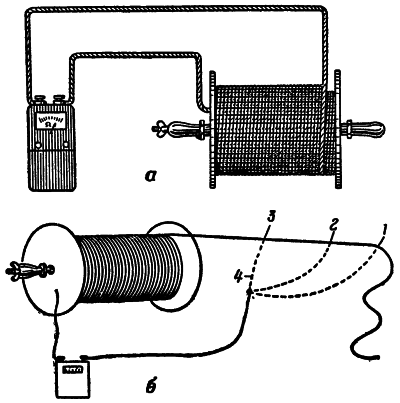

Для проверки целости жилы оба конца проверяемого провода присоединяются к зажимам малого омметра (рис. 14, а). Стрелка омметра должна отклониться в сторону нуля. Это говорит, что жила цела. Если стрелка не отклоняется, то жила порвана. Для отыскания места внутреннего разрыва жилы нужно внимательно просмотреть весь провод, ощупывая его руками и слегка натягивая. В месте разрыва жилы изоляция будет легко растягиваться.
Место разрыва жилы можно обнаружить также следующим образом. Зачищенный конец проверяемого провода присоединяют к одному зажиму омметра. К другому зажиму присоединяют кусок провода с иглой на конце (рис. 14, б). Проверяемый провод разматывают с катушки и в некоторых местах прокалывают иглой изоляцию до соприкосновения с жилой. Проколы повторяются до тех пор, пока стрелка омметра не отклонится к нулю. Повторными проколами место повреждения уточняется. После этого кусок провода, имеющий внутренний порыв, вырезается, концы исправного провода сращиваются и проводится проверка его целиком на случай наличия старого разрыва. Места проколов заливают резиновым клеем или обматывают изоляционной лентой.
Исправность изоляции проверяется в том случае, если провод будет прокладываться в воде или сыром грунте. Для этой цели в сосуд с подсоленной водой (1–2 стакана поваренной соли на ведро воды) опускают зачищенный до блеска металлический лист площадью не менее 1500 см2 и бухту проверяемого провода. К металлическому листу присоединяют кусок провода, конец которого подключают к зажиму омметра. Ко второму зажиму присоединяют конец проверяемого провода. Изоляция считается исправной, если по прошествии 20–30 мин. сопротивление ее будет не менее 3000 ом. Меньшее сопротивление свидетельствует о неисправности изоляции.
Для нахождения места поврежденной изоляции нужно медленно вытягивать из сосуда конец провода, обтирая его насухо тряпкой; резкое отклонение стрелки омметра в сторону увеличения сопротивления покажет, что часть провода с испорченной изоляцией вышла из воды. Эти места изолируются лентой, резиновым клеем или специальной пропиточной битумной массой — озокеритом. Бывает, что резкого отклонения стрелки омметра не произойдет, сопротивление будет увеличиваться постепенно, по мере вытаскивания проверяемого провода из воды. Это говорит о том, что провод старый или бывший в употреблении и вся изоляция его ненадежна. Изоляция такого провода подлежит полностью пропитке озокеритом.
