Солдату о подрывном деле

Варенышев Борис Васильевич

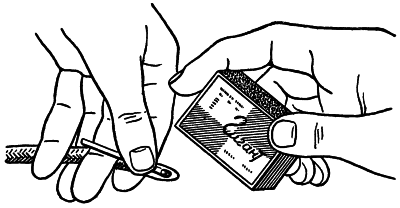

^{Рис. 4. Зажигание огнепроводного шнура обыкновенной спичкой}

Механический воспламенитель огнепроводного шнура ВШ-МУВ (рис. 5) состоит из ударного механизма взрывателя МУВ, свинченного с ниппелем, на который надета медная или алюминиевая гильза.

В корпусе взрывателя находится подпружиненный ударник, удерживаемый во взведенном положении чекой. В ниппель запрессован капсюль-воспламенитель и пороховой столбик. Гильза при хранении закрывается резиновой пробкой.

Огнепроводный шнур обрезается

под прямым углом, вставляется в гильзу до отказа и закрепляется обжимом так же, как при изготовлении зажигательной трубки, о чем говорится ниже.

При выдергивании чеки боек ударника накалывает капсюль-воспламенитель, форс огня которого увеличивается при сгорании порохового столбика и воспламеняет огнепроводный шнур.

Терочные воспламенители отличаются от механических тем, что в них вместо ударного механизма взрывателя МУВ в корпусе заключен терочный состав, через который пропущена проволочная спиралька, конец которой в виде петли выходит из корпуса воспламенителя. В гильзу корпуса вводится конец огнепроводного шнура. При дергании за петлю спиралька протаскивается через терочный состав, который от трения воспламеняется и своим пламенем поджигает огнепроводный шнур.

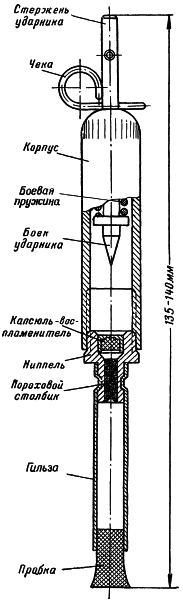

^{Рис. 5. Механический воспламенитель огнепроводного шнура ВШ-МУВ}

^{Рис. 6. Стандартная зажигательная трубка:}

^{1 — воспламенитель ВШ-МУВ; 2 — огнепроводный шнур; 3 — резьбовая втулка; 4 — капсюль-детонатор}

Зажигательные трубки бывают стандартными — заводского изготовления и самодельными, изготавливаемыми в войсках.

Стандартная зажигательная трубка СЗТ (рис. 6) состоит из капсюля-детонатора, огнепроводного шнура длиной 50 или 150 см, механического воспламенителя ВШ-МУВ и резьбовой втулки, насаженной на шнур и служащей для закрепления зажигательной трубки в запальном гнезде шашки, имеющей резьбу.

Самому изготовить зажигательную трубку (рис. 7) можно следующими приемами:

• на деревянной подкладке чистым и острым ножом отрезать под прямым углом кусок огнепроводного шнура необходимой длины, второй конец шнура обрезать наискось (рис. 7, а, б, в);

• вынуть капсюль-детонатор из коробки (рис. 7, г), проверить его пригодность и очистить гильзу;

• ввести конец огнепроводного шнура, отрезанный под прямым углом, в капсюль-детонатор до упора в чашечку (рис. 7, е); при этом нельзя нажимать или вращать шнур или капсюль, чтобы капсюль-детонатор не взорвался от трения; если шнур входит в гильзу свободно, конец его обвертывают слоем изоляционной ленты или бумаги;

• закрепить капсюль-детонатор на шнуре при помощи обжима (рис. 7, ж), для чего взять шнур в левую руку и, придерживая капсюль-детонатор указательным пальцем, наложить правой рукой обжим так, чтобы боковая поверхность обжима была на уровне среза гильзы. Нажимая на рукоятки обжима и поворачивая его у края гильзы, создают кольцевую шейку, обеспечивающую прочность соединения капсюля-детонатора со шнуром.

При отсутствии обжима капсюль-детонатор закрепляется на шнуре путем обвертывания огнепроводного шнура изоляционной лентой (рис. 7, к).

Обрезанный

наискось конец огнепроводного шнура предназначается для его воспламенения посредством спички. Если шнур зажигается воспламенителем ВШ-МУВ, то второй конец его также обрезается перпендикулярно оси и закрепляется в гильзе воспламенителя.

В тех случаях, когда зажигательные трубки применяются не сразу по изготовлении, их свободные концы заделываются воском, мастикой или обвертываются изоляционной лентой.

Зажигательную трубку вставляют в заряд ВВ после закрепления заряда на подрываемом объекте. Капсюль-детонатор должен входить до упора в запальное гнездо и не выпадать из него. Крепление зажигательной трубки производится шпагатом, тонкой мягкой проволочкой, осторожным заклиниванием гильзы деревянным колышком или путем ввинчивания резьбовой втулки стандартной зажигательной трубки в капсюльное гнездо заряда.

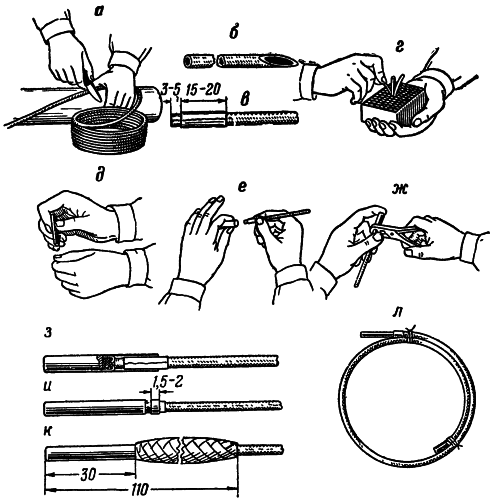

^{Рис. 7. Изготовление зажигательной трубки:}

^{а — отрезание огнепроводного шнура; б — концы шнура, обрезанные для изготовления зажигательной трубки; в — конец шнура, обрезанный под прямым углом (обернут изоляционной лентой или бумагой); г — вытаскивание капсюля-детонатора из коробки; д — очистка гильзы капсюля-детонатора; е — ввод шнура в капсюль-детонатор; ж — обжатие капсюля-детонатора; з — правильно введенный шнур; и — обжатый капсюль-детонатор; к — закрепление капсюля-детонатора на шнуре изоляционной лентой; л — готовая зажигательная трубка}

При подрывных работах допускается зажигание одним человеком не более пяти зажигательных трубок. По команде старшего «зажигай» все подрывники одновременно поджигают зажигательные трубки и отходят в указанное место. По команде «отходи» все подрывники, в том числе и те, которые почему-либо не успели поджечь свои зажигательные трубки, отходят от зарядов на безопасное расстояние.

2. ВЗРЫВАНИЕ ДЕТОНИРУЮЩИМ ШНУРОМ

Детонирующий шнур (ДШ) применяется для одновременного подрывания нескольких зарядов. Шнур (рис. 8) имеет сердцевину из взрывчатых веществ инициирующих и повышенной мощности, гремучей ртути, гексогена, тетрила и др. с направляющей нитью. Оболочка шнура — нитяная, пропитанная парафином или пластикатовая. Цвет оплетки, как правило, красный. Шнур детонирует со скоростью 7–8 тыс. м/сек.

^{Рис. 8. Бухта детонирующего шнура:}

^{1 — взрывчатое вещество; 2 — оболочка; 3 — направляющая нить}

Детонирующий шнур выпускается отрезками длиной по 50 м, свернутыми в бухты. При хранении детонирующие шнуры оберегают от жары, прямого воздействия солнечных лучей и сырости. Лежавший на солнце или заплесневелый шнур не применяется. Резать шнур можно чистым и острым ножом на деревянной подкладке, предварительно раскатав всю бухту.
