Проверку электрической части машинок производят пультом, пробным взрывом электродетонаторов и с помощью обыкновенной электрической лампочки.

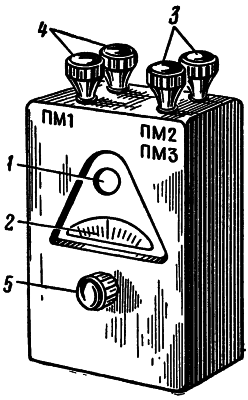

Пульт для проверки исправности подрывных машинок (рис. 17) представляет собой специальный реостат с подвижной шкалой в остекленном окне. Во втором окне помещена неоновая лампочка.
Вращающаяся рукоятка под окном со шкалой служит для установки нужного сопротивления и поворота шкалы. При проверке машинки ПМ-1 шкалу устанавливают на цифре 290 по верхнему ряду цифр, а при проверке машинки ПМ-2 — на цифре 120 по нижнему ряду, при проверке машинки ПМ-3 — на 80 по нижнему
На торцовой стенке корпуса пульта расположены четыре зажима для присоединения проводов, идущих от зажимов подрывных машинок. У двух зажимов, предназначенных для проверки машинки ПМ-1, имеется буквенное обозначение «ПМ-1», два другие зажима для проверки машинок ПМ-2 и ПМ-3 имеют обозначения «ПМ-2» и «ПМ-3».
При проверке исправности подрывной машинки зажимы ее двумя проводами присоединяются к зажимам пульта. Установив подвижную шкалу пульта в нужное положение, машинку приводят в действие, наблюдая через окно за неоновой лампочкой. Если лампочка дает короткую вспышку, то машинка исправна.
Проверка подрывной машинки пробным взрывом электродетонаторов или электровоспламенителей требует введения в электровзрывную сеть добавочного сопротивления определенной величины. Машинка ПМ-1 проверяется двумя параллельно включенными электродетонаторами с добавочным сопротивлением 290 ом, машинка ПМ-2 — взрывом одного электродетонатора с добавочным сопротивлением 80–100 ом.
Электродетонаторы при пробном взрыве должны быть закопаны в грунт на 10–15 см во избежание разлета осколков.
Для проверки подрывных машинок электрической лампочкой к зажимам присоединяются концы проводов от патрона, в который ввинчивается лампочка мощностью 40–60 вт. При проверке машинки ПМ-1 лампочка должна быть напряжением 220 в, при проверке машинки ПМ-2 — 127 в. Затем машинку заводят и спускают пружину. При исправной машинке лампочка дает вспышку белого накала нити.
При хранении машинки оберегают от сырости, жары и холода, пружина машинки должна быть спущена.
Конденсаторная подрывная машинка КПМ-2 (рис. 18)
представляет собой мощный переносный источник электрического тока. В этой машинке электрическая энергия вырабатывается при вращении ручки индуктора, накапливается в блоке конденсаторов-накопителей и отдается мгновенно в электровзрывную сеть при нажиме на кнопку взрыва.
Максимальное напряжение, развиваемое машинкой КПМ-2, достигает 1500 в. Время зарядки блока конденсаторов-накопителей до готовности машинки к производству взрыва находится в пределах от 3 до 10 сек. Вес машинки 7,8 кг.
Подрывная машинка KПM-2 способна взорвать до 350 электродетонаторов, соединенных последовательно, или 6 шт., соединенных параллельно.
Взрывание зарядов подрывной машинкой КПМ-2 производится следующими приемами:
• открыть крышку брезентового футляра и, отодвинув защелку, ввернуть ручку индуктора до отказа;
• равномерно вращать ручку индуктора по часовой стрелке со скоростью 3–4 об/сек до ровного свечения сигнальной неоновой лампочки (около 15 сек.);
• присоединить провода электровзрывной сети к зажимам машинки;
• по команде командира резко нажать кнопку взрыва до отказа.
После производства взрыва нужно вывернуть ручку индуктора, резко повернув ее против часовой стрелки, и после отключения концов проводов закрыть крышку футляра.
При пользовании машинкой КПМ-2 надо всегда помнить о ее высоком напряжении. Поэтому запрещается прикасаться руками к металлическим деталям, зажимам машинки, так как в случае какой-либо неисправности или при случайном нажиме на кнопку взрыва удар током может оказаться смертельным для человека.
В комплект машинки КПМ-2 входит специальный пульт для проверки ее исправности, представляющий собой добавочное сопротивление величиной 750 ом, подключаемое к зажимам машинки с помощью пластинчатых контактов. К зажимам пульта присоединяются параллельно два электродетонатора или электровоспламенителя с соблюдением соответствующих мер безопасности. При исправности машинки электродетонаторы взорвутся.
Для взрыва зарядов электрическим способом могут использоваться сухие и аккумуляторные батареи любых типов. Перед применением должно быть проверено либо их напряжение на выводных проводах или зажимах с помощью вольтметра, либо сила тока амперметром при нагрузке, равной сопротивлению электровзрывной сети. Надо также учитывать внутреннее сопротивление всех этих источников тока, которое бывает весьма большим, особенно у батарей с просроченным сроком хранения, даже если они и не были в употреблении, или аккумуляторов старой зарядки.
Одна батарея типа БАС-80 способна взорвать до 20 электродетонаторов, соединенных последовательно, батарея БАС-60 — до 10 электродетонаторов при длине провода до 600 м, батарейка карманного фонаря взрывает 1–2 электродетонатора.
Для увеличения напряжения источника тока несколько батарей соединяются между собой последовательно, т. е. к положительному полюсу одной батареи присоединяется отрицательный полюс второй батареи, к положительному полюсу второй — отрицательный полюс третьей и т. д.
