Заметим, что количество вырабатываемой генератором электроэнергии зависит от целого ряда факторов, в частности угла наклона и ориентации установки. Критерием ориентации генератора является азимут.
Угол наклона – это угол между горизонталью и батареей. При установке на скатной крыше угол наклона задается скатом кровли. Наибольшее количество энергии воспринимается панелью батареи при расположении ее плоскости под прямым углом к направлению солнечных лучей. Поскольку угол падения света зависит от времени суток и года, ориентацию плоскости батареи следует выполнять в соответствии с высотой Солнца в период
Азимут описывает отклонение плоскости солнечной батареи от направления на юг; если плоскость батареи ориентирована на юг, то азимут равен нулю.
Устанавливать солнечную батарею и определять ее размеры нужно так, чтобы воздействие дающих тень соседних зданий, деревьев, линий электропередачи и т. п. было незначительным.
Важная часть солнечной фотоэлектрической системы – поддерживающая конструкция для солнечных панелей – обеспечивает правильный угол наклона панелей, а также необходимую жесткость. Комбинация поддерживающей конструкции с солнечными модулями должна выдерживать порывы ветра и другие неблагоприятные воздействия окружающей среды.
Варианты монтажа установки:
• наклонный (на крышу с любым углом наклона ската, рис. 2.36);

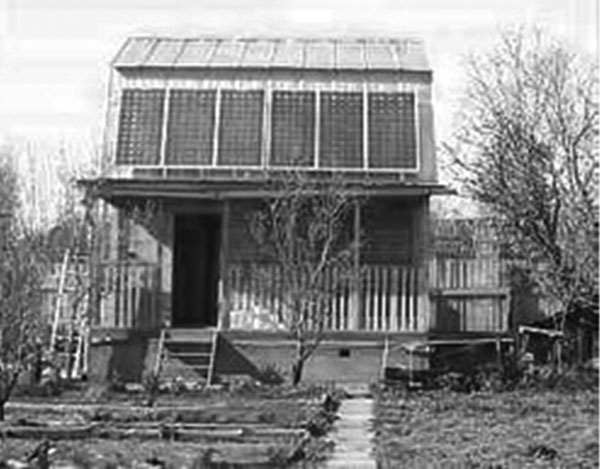

Рис. 2.36. Солнечные батареи, установленные на южной стороне крыши
• горизонтальный (на плоскую крышу);
• свободностоящий (солнечная батарея с опорной конструкцией, рис. 2.37);
Рис. 2.37. Солнечная батарея с опорной конструкцией системы электроснабжения Naps BigPack 390 Вт/1,3 кВт
• интегрированный.
Соединенные с сетью системы могут быть элементом конструкции здания. Более того, интеграция в здание может быть отличным способом улучшить архитектуру здания и показать, что конструктивные элементы здания также могут выполнять функцию генерации электричества. Для таких применений разрабатываются и изготавливаются специальные конструкции.
2.8.4. Выбор фотоэлектрической системы
Перед выбором фотоэлектрической системы необходимо произвести ее расчет. Под расчетом солнечной электростанции подразумевается определение номинальной мощности солнечных модулей, их количество, емкость АКБ, мощность инвертора и контроллера заряда-разряда [28].
Число солнечных модулей следует выбирать, исходя из количества потребляемой энергии, площади крыши вашего дома (или любой подходящей площадки, необходимой для размещения солнечных модулей), а также из стоимостных показателей.
Для аккумулирования энергии необходимы необслуживаемые аккумуляторные батареи герметизированного типа, специально предназначенные для "глубоких циклов" заряда-разряда.
При выборе инвертора следует посчитать всю суммарную нагрузку приборов, которые будут подключены, и затем прибавить к полученному результату как минимум 30 % полученной мощности, потому, что, например,
Помимо этого в расчете необходимо учесть район расположения, существующие подводки, если они имеются, общую площадь дома, количество помещений, тип применяемых электроприборов, наличие отопления и горячего водоснабжения.
Укажите суммарную максимальную мощность всех электроприборов и примерное время работы каждого электропотребителя (табл. 2.6).

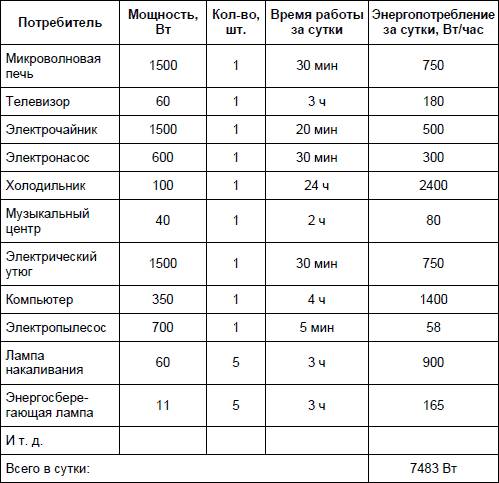

Таблица 2.6. Примерное энергопотребление некоторыми бытовыми приборами
Мощность каждого потребителя, измеряемая в ваттах, указана в паспорте изделия.
Развернутый пошаговый расчет солнечной станции можно найти, например, на сайтах по адресу в Интернете:
•– методика расчета фотоэлектрических систем. ООО «АКАТЭЛ».
•– расчет фотоэлектрической системы. Интернет-магазин сайта «Ваш Солнечный Дом».
Расчет системы состоит из четырех основных этапов:
1. Определение нагрузки и потребляемой энергии.
2. Определение значений необходимой мощности инвертора и емкости аккумуляторной батареи.
3. Определение необходимого количества фотоэлектрических модулей исходя из данных по приходу солнечной радиации в месте установки системы.
4. Расчет стоимости системы.
Такой расчет имеет смысл, если вы специалист в данном вопросе и собираете солнечную электростанцию из комплектующих различных фирм, чтобы удешевить свою покупку.
В реальности многие фирмы продают комплекты солнечных электростанций различной мощности и комплектации, которые предназначены для конкретных целей. Входящие в комплект составляющие уже проверены и подобраны для работы и позволяют получить требуемые параметры солнечной электростанции.
2.8.5. Система энергоснабжения Naps BigPack для загородного дома
Компания «Мульти Вуд» (г. Санкт-Петербург, предлагает на рынке России в виде комплекта готовую систему энергоснабжения Naps BigPack для загородного дома. В продаже имеется несколько вариантов различной комплектации и цены:
• система электроснабжения Naps BigPack 390/1,3kW (NP130GKx3) 390 Вт/12 В, АБ 690 А·ч (115 А·ч/12 Вх6), инвертор-контроллер 1,3 кВт 12 В – 230 В, АБ не включены (270 тыс. руб.);
• система электроснабжения Naps BigPack 520/2,3kW (NP130GKx4) 520 Вт/12 В, АБ (AGM) 600 А·ч/24 В (200 А·ч/12 Вх6), инвертор-контроллер 2,3 кВт 24 В – 230 В, АБ не включены (330 тыс. руб.);
• система электроснабжения Naps BigPack 780/2,3kW (NP130GKx6) 780 Вт/12 В, АБ (AGM) 800А·ч/24В (200А·ч/12Вх8), инвертор-контроллер 2,3 кВт 24В – 230В, АБ не включены (430 тыс. руб.);
• система электроснабжения Naps BigPack 520/3,5kW (NP130GKx3) 520Вт/12В, АБ (AGM) 600А-ч/48У (200А·ч/12Вх12), инвертор-контроллер 3,5 кВт 48В – 230В, АБ не включены (370 тыс. руб.);
