• система электроснабжения Naps BigPack 1040/3,5kW (NP130GKx8) 1040Вт/12В, АБ (AGM) 600А-ч/48У (200А·ч/12Вх12), инвертор-контроллер 3,5 кВт 48В – 230В, АБ не включены (530 тыс. руб.).
Компания "Мульти Вуд" также поставляет на российский рынок солнечные батареи производства финской фирмы Naps Systems для автономных резервных систем энергоснабжения загородных домов. Предлагаемые солнечные батареи успешно опробованы в СевероЗападном регионе России.
Рассмотрим в качестве примера систему электроснабжения Naps BigPack 390 Вт/1,3 кВт. Технические характеристики системы:
• Энергоэффективность системы – 1,6 кВт/день.
• Энергетический потенциал аккумуляторных
• Мощность – 390 Вт.
• Солнечная батарея – NP130GK (3x130 Вт).
• Конструкции крепления модулей – на стене или кровле.
• Инвертор-контроллер – Studer C 1612 S/ 1,3 кВт.
• Studer удаленный дисплей – RCC-01 20 м кабель.
• Studer кабельный щит – CFC-01.
• Аккумуляторная батарея (АБ) – открытого типа 690 А·ч (115 А·ч/12 Вх 6).
• Температура эксплуатации и хранения – от -40 до +50 °C.
• Гарантия качества – 25 лет.
Примечание
Электрические характеристики измерены при стандартных условиях: энергетической освещенности 1 кВт/м и температуре 25 °C.
2.8.6. Солнечная электростанция для небольшого загородного дома компании «Солнечная энергия»
Следует отметить и отечественные разработки в области использования солнечной энергии, которые сегодня не уступают зарубежным, в частности компании «Солнечная энергия», г. Москва. Компания производит системы автономного энергообеспечения, предназначенные для электрификации жилых загородных домов, коттеджей и дач .
Комплект № 4 солнечной электростанции компании "Солнечная энергия" предназначен для небольшого энергообеспечения загородного домика и работы домашних бытовых электроприборов, электроинструмента и холодильника.
Этот комплект обеспечивает автономную работу: домашних бытовых электроприборов, электроинструмента, энергосберегающих ламп и холодильника группы А.
Суммарная нагрузка подключаемых одновременно электроприборов не должна превышать 1500/3000 Вт и зависит от мощности инвертора.
Солнечные батареи системы следует, как правило, устанавливать на южную сторону крыши, под углом 40–60° к горизонту, обеспечив свободную циркуляцию воздуха под ними; для естественного охлаждения достаточно щели 5-10 см (рис. 2.38).
Рис. 2.38. Загородный дом с солнечной электростанцией компании «Солнечная энергия»
Состав комплекта солнечной электростанции:
• солнечная батарея 160 Вт – 4 шт. (112 тыс. руб.);
• контролер заряда 30 А – 1 шт. (7,1 тыс. руб.);
• АКБ 100 А·ч/12 В – 4 шт. (31 тыс. руб.);
• инвертор 2000/5000 ВА – 1 шт. (190/470 тыс. руб.);
• шкаф для оборудования – 1 шт. (12,5 тыс. руб.);
• каркас крепежный солнечных батарей – (6,2 тыс. руб.).
Аккумуляторы накапливают энергию, выработанную солнечными батареями, и могут отдавать большую мощность за короткое время.
Если вы планируете систему для загородного дома, который посещаете только на выходные, то лучше установить аккумуляторные батареи большей емкости, чтобы они заряжались в течение всей недели и отдавали энергию только в выходные дни, в этом случае число солнечных батарей (соответственно цена системы) снизится.
Глава 3
Обогрев жилища
Отсутствие
3.1. Конвекционный обогреватель
3.1.1. Общая информация
При электрическом отоплении поддержание заданной температуры помещения обеспечивают электрические отопительные приборы. В последнее время для отопления дома популярностью пользуются электронагревательные приборы нового поколения, так называемые конвекторы (рис. 3.1). Конвектор отличается от обычного обогревателя в основном наличием регулятора температуры: когда воздух в помещении прогреется до заданного уровня, система отключается, а при падении температуры ниже заданной – нагревательные элементы автоматически включаются. Поэтому не нужно постоянно следить за работой обогревателя, и нет скачков температуры.

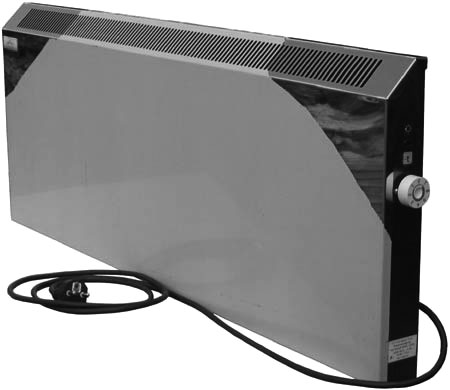

Рис. 3.1. Электроконвектор настенный ЭВНБ производства ЗАО «Урал-Микма-Терм»
Электрический конвектор представляет собой устройство в декоративном защитном металлическом корпусе с двумя группами отверстий: внизу, для поступления холодного воздуха, сверху, для выхода нагретого воздуха (рис. 3.2). В нижней части корпуса расположен нагревательный элемент (ТЭН), вблизи которого воздух нагревается и за счет конвекции поднимается вверх. ТЭН не нагревается выше 80 °C и, соответственно, не выжигает кислород. На ТЭНе расположен большой площади алюминиевый радиатор, способствующий ускоренной теплоотдаче. Недалеко от нагревательного элемента установлен термодатчик, измеряющий температуру входящего воздуха и подающий сигнал на электронный термостат, который включает или выключает нагревательный элемент или переходит в режим ожидания (рис. 3.3) [1]. Термостат конвектора имеет шкалу, каждое значение которой соответствует определенной температуре (рис. 3.4). Конвектор, по мнению специалистов, на 10 % экономичнее других отопительных приборов, благодаря высокой точности термостата и малой инерционности. Модели конвекторов, которые комплектуются программируемым термостатом, могут давать энергосбережение вплоть до 25 %. А если в конвекторе есть высокоточный термостат, то удается сэкономить еще больше, как минимум 50 % электроэнергии.

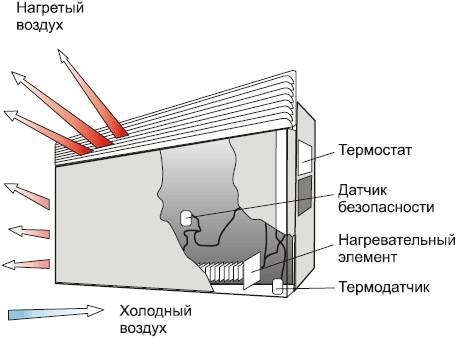

Рис. 3.2. Устройство и принцип действия электрического конвекционного обогревателя

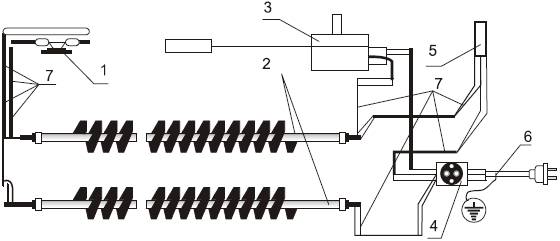

Рис. 3.3. Электрическая схема конвектора ЭВНБ: 1 – термовыключатель; 2 – электронагреватель трубчатый; 3 – регулятор температуры (термостат); 4 – колодка клеммная; 5 – арматура осветительная; 6 – шнур питания

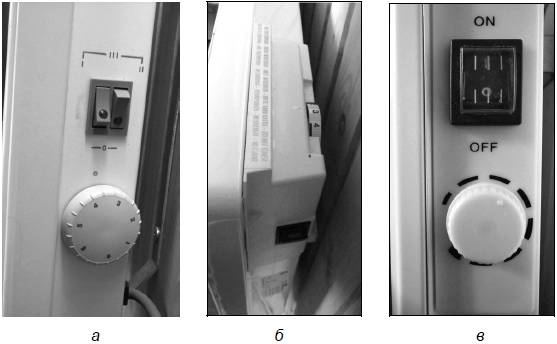

Рис. 3.4. Органы управления конвектором: а – General; б – Energy; в – Etalon
