При выборе конвектора следует обратить внимание на тип его нагревательного элемента. В современных конвекторах встречаются нагревательные элементы трех типов: ленточные, трубчатые и монолитные [4].
Нагревательный элемент ленточного типа или типа "стич" (от английского stitch – шить, стегать) представляет собой тонкую пластину (ленту) из диэлектрического материала, густо "прошитую" хромоникелевой нитью таким образом, что с обеих сторон образованы петли (рис. 3.7). Токопроводящая нить покрыта специальным изолирующим лаком, и ее рабочая температура довольно высока. Игольчатый нагреватель характеризуется минимальной тепловой инерцией нагрева. Он остывает практически моментально. Заметим, что конвекторы с незащищенной нитью накаливания не подходят для влажных помещений. Степень защиты у приборов с игольчатыми нагревателями
Рис. 3.7. Нагревательный элемент игольчатого типа
Трубчатые электронагреватели, или ТЭНы, представляют собой металлическую трубку, заполненную кварцевой, керамической или магниевой засыпкой. Точно по центру электрического изолятора (сердцевины ТЭНа) проходит токопроводящая нихромовая нить определенного сопротивления для передачи необходимой удельной мощности на поверхность ТЭНа. Для лучшей конвекции тепла на поверхности трубки закреплено алюминиевое оребрение, по-другому еще называемое рефлектором или диффузором (рис. 3.8). Причем конфигурация и расположение рефлекторов на поверхности трубки могут варьироваться. Развитое оребрение обеспечивает более интенсивную теплопередачу от нагревателя к воздуху и усиливает конвекцию.

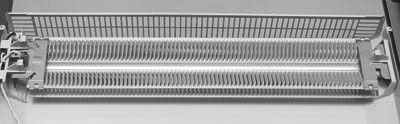

Рис. 3.8. Трубчатый электронагреватель (ТЭН) с алюминиевым оребрением
У трубчатых нагревательных элементов температура на поверхности существенно ниже, чем у раскаленной нити. К тому же они гораздо неприхотливее и долговечнее, чем ленточные. Как правило, у приборов с трубчатыми нагревателями маркировка IP24 (защита от водяных брызг во всех направлениях), а это значит, что они разрешены к установке во влажных помещениях на расстоянии не менее 60 см от «открытой воды» (ванны, бортика бассейна и пр.). Одним из недостатков трубчатых электронагревателей является их потрескивание при работе, вследствие разного температурного расширения стали и алюминия.
Нагревательные элементы третьего типа – "монолитные", лишены многих недостатков (рис. 3.9). Они бесшумны в работе и очень долговечны. Монолитная конструкция позволила свести к минимуму промежуточные теплопотери и еще больше снизить температуру на поверхности ребер по сравнению с ТЭНами. Обычно у приборов с такими нагревателями степень защиты IP24.

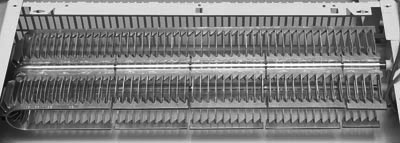

Рис. 3.9. Нагревательный элемент с литым алюминиевым корпусом
Купив электрические конвекторы, прежде всего, нужно учесть, что они являются серьезными потребителями электроэнергии. Особенно остро эта проблема встает, когда их применяют для основного отопления. Так, для обогрева небольшого коттеджа с общей отапливаемой площадью 200 м2 в период пиковой нагрузки понадобится порядка 20 кВт, и это не считая мощной бытовой техники, электроники и освещения. А на любой объект, будь то дачный поселок, многоквартирный дом, офисный центр, или предприятие, « Энергосбыт» выделяет определенную электрическую мощность. Так что суммарная (установочная) мощность всех электротехнических изделий и бытовой техники не должна превышать выделенную.
Стоимость конвекторов также варьируется в зависимости от применяемых термостатов. Так, у компании Atlantic (Франция) имеется три серии конвекторов. Основное их различие заключается в применяемых термостатах. В серии F17 применен механический термостат с точностью регулировки температуры до 1 °C. Конвектор Atlantic F17-3 Euro-590 стоит около 4025 руб.
В серии F117 используется электронный термостат с точностью поддержания температуры в помещении до 0,1 °C, что оборачивается значительной (до 10 %) экономией электроэнергии. Модель конвектора Atlantic F117-590 стоит 3875 руб.
В серии F18 установлен электронный термостат с хронокартой, позволяющий программировать работу конвектора на неделю вперед, что приводит к экономии до 25 % электроэнергии.
В условиях загородного дома хорошо показали себя в работе конвекторы ленточного типа мощностью 2 кВт компании Energy (Франция). Они быстро нагревают помещение в зимнее время, например площадью 20 м2 за 30 мин, в то время когда на его протопку дровяной печью необходимо 2–3 часа.
Модельному ряду конвекторов Energy Light CEG присуща универсальность и экономичность. Их отличает ленточное исполнение нагревательного элемента, наличие датчика защиты от опрокидывания, оригинальный дизайн. Возможен как настенный вариант установки (на кронштейны), так и напольный (на ножки), которые приобретаются отдельно. Специально разработанная конструкция приборов Energy ускоряет естественную циркуляцию воздуха и способствует быстрому прогреву помещения, обеспечивая комфорт. Режим работы термостата позволяет длительное время поддерживать температуру нагревательного элемента от +50 до +70 °C, что делает обогреватель незаменимым для загородного жилья. В табл. 3.1 приведены характеристики настенных отопительных панелей (конвекторов) Energy .

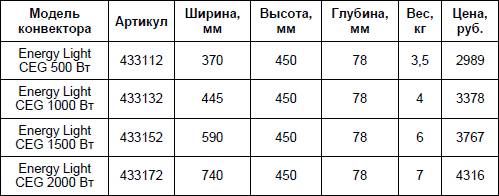

Таблица 3.1. Характеристики настенных конвекторов Energy Light CEG
Общий вид конвектора Energy мощностью 2 кВт представлен на рис. 3.10.

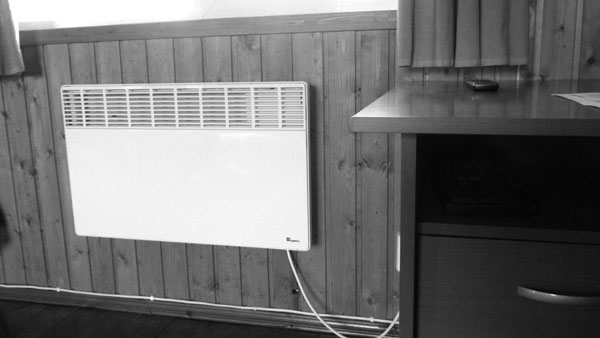

Рис. 3.10. Электрический конвектор Energy, установленный под оконным проемом загородного дома
В настоящее время в российских торговых центрах можно встретить конвекторные электрообогреватели от таких компаний, как Atlantic, Noirot, Energy (Франция) Thermor (Франция), Dimplex (Канада), Nobo (Норвегия), Elegance (Финляндия), Stiebel Eltron, Ewt, Siemens (Германия), Protherm (Чехия) и проч. В продаже также имеются электроконвекторы отечественного производства и ближнего зарубежья: «Диполь» (г. Саратов), «Делсот» (г. Миасс), «Ладога» (г. Кировск), «Маяк», «Вика Интернэшнл» (Украина) и др. Отечественные модели по техническим параметрам не слишком уступают заграничным образцам, хотя иногда бывают неидеальными по дизайну.
3.1.4. Установка и уход за электрическим конвектором
К достоинствам электроконвекторов можно добавить и то, что при общих невысоких затратах на оборудование нет расходов на обслуживание и профилактику.
Настенный электроконвектор для получения наибольшего эффекта от его работы рекомендуется устанавливать на высоте до 1 м или под оконными проемами (рис. 3.10). Для обеспечения нормальной циркуляции воздушного потока нельзя заслонять электроконвектор предметами на расстоянии до 0,1 м.
Даже такой неприхотливый нагревательный прибор, как конвектор, тоже требует соблюдения основных правил эксплуатации. Все-таки следует иметь в виду, что конвектор это электроприбор, и соответственно, к нему применимы все те минимальные требования, которым должны соответствовать электроприборы. Если электроконвектор обладает высокой степенью электрической защиты, то его можно устанавливать в помещениях с высокой влажностью. В этом случае возможно даже попадание на корпус конвектора мелких брызг. Нагревательный элемент внутри конвектора закреплен таким образом, что не имеет прямого контакта с поверхностью кожуха. Не рекомендуем использовать конвектор в горизонтальном положении. Может сработать защита от опрокидывания, если она имеется в модели, и тогда конвектор просто перестанет нагреваться. Даже если защита и не сработает, эффективность нагрева будет минимальной, воздух просто не сможет должным образом циркулировать в нагревательном элементе. Прежде чем установить в сеть несколько приборов, убедитесь, что она способна выдержать нагрузку от нескольких электроконвекторов, включенных одновременно.
