• Подготовить поверхность для монтажа: освободить от лишних предметов, очистить от грязи и пыли.
• Подготовить необходимые материалы и инструменты:
– напольный пленочный нагреватель "РОСт";
– вспененный теплоизолирующий материал толщиной 3 мм, покрытый лавсановой металлизированной пленкой (например, изолон);
– воздушные терморегуляторы по количеству отапливаемых зон;
– монтажный скотч;
– универсальный крепежный элемент "РОСт" (УКЭ РОСт) при монтаже под песчано-цементную стяжку (рис. 3.26);
Рис. 3.26.
– термоусадочные трубки для герметичного соединения питающих проводов;
– клещи для снятия изоляции;
– промышленный фен;
– полиэтиленовую пленку толщиной не менее 200 мкм (при монтаже под песчано-цементную стяжку).
Последовательность монтажа теплого пола "РОСт" под черновой пол на лагах:
1. В пространстве между лагами закрепить изолон фольгированной стороной вверх с помощью универсального крепежного элемента (см. рис. 3.26). При укладке лаг поверх изолона дополнительное крепление на УКЭ не требуется (рис. 3.27).

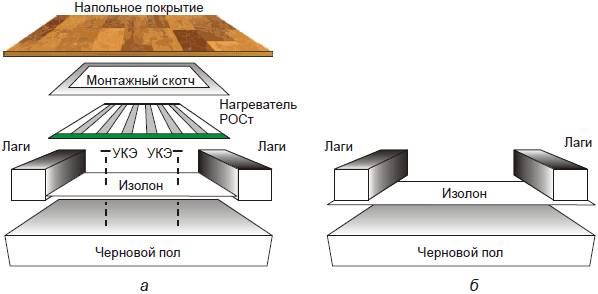

Рис. 3.27. Крепление изолона: а – с помощью универсального крепежного элемента; б – без универсального крепежного элемента
2. Закрепить ПЛЭН поверх изолона на скотч по всему периметру элементов.
3. Опрессовать все соединения термоусадочной трубкой. За счет этого будет достигнута герметичность соединений.
4. После завершения коммутации проводов приклеить электропроводку к изолону монтажным скотчем.
5. Установить воздушный терморегулятор на высоте 2–3 см от плинтуса в защищенном от сквозняков месте.
6. После завершения коммутации электропроводки и установки необходимого электрооборудования необходимо подать питание и проверить работоспособность всех элементов ПЛЭН, при возможности замерить температуру на поверхности с помощью пирометра (рис. 3.28).
Рис. 3.28. Подключение ПЛЭН РОСт на 220 В
7. После этого можно укладывать на лаги чистовой пол. Крепление чистового пола осуществляется только в лаги, в противном случае можно повредить элементы ПЛЭН, что приведет к короткому замыканию и выведет систему из строя.
Неотъемлемой частью системы пленочного обогрева "РОСт" являются воздушные терморегуляторы. Т ерморегулятор монтируют на внутренней стене, не подверженной попаданию прямых солнечных лучей (теневая сторона) на высоте 2–3 см от пола, при этом необходимо заложить теплоизолирующий материал (например, изолон), чтобы надежно изолировать от стены. Нельзя располагать терморегуляторы в зонах сквозняка. В системе обогрева можно использовать механические терморегуляторы, например TA3n итальянской фирмы IMIT или программируемые EN 6073 (рис. 3.29).
Рис. 3.29. Электромеханический комнатный термостат TA3n-10 с индикатором функционирования и переключателем on/off (а) и комнатный электронный программированный хронотермостат IMIT BLUE (б)
На терморегуляторе
3.3.4. Нагревательная фольга для теплого пола
В конструкциях теплых полов реализованы самые современные технологии. Примером может быть использование вместо нагревательного кабеля нагревательной фольги на деревянном основании [15] (рис. 3.30).
Рис. 3.30. Рулон нагревательной фольги
Нагревательная фольга Fenix EcoFilm производится компанией Flexel (Шотландия), входящей в Fenix Group Holding (Чехия) и нашла применение для подогрева полов с ламинированным или деревянным напольным покрытием.
В фольге Fenix Ecofilm нагревательным элементом служат тончайшие полоски из токопроводящего резистивного гомогенизированного графита. Этот материал разработан в лабораториях фирмы Flexel в сотрудничестве с учеными и специалистами шотландских университетов и производится по особой технологии. Черные токопроводящие полоски наносятся на тонкий, гибкий и прозрачный полимер с выраженными диэлектрическими свойствами (рис. 3.31). Напряжение 220 В подается по медным проводникам, к которым подключены нагревательные элементы. Получившаяся конструкция ламинируется сверху и становится электрически изолированной.
Рис. 3.31. Устройство нагревательной фольги Fenix EcoFilm
Нагревательная фольга Fenix EcoFilm поставляется в рулонах и нарезается по мере необходимости. Нагревательная фольга Fenix EcoFilm выпускается с различной удельной мощностью, что позволяет удовлетворить широким условиям применения. Возможность нарезки нагревательной пленки позволяет установить систему обогрева в помещениях практически любой конфигурации. Толщина самой нагревательной фольги очень мала (менее 0,5 мм).
При установке системы теплый пол в загородных домах или при наличии деревянных перекрытий с лагами между ними необходимо обеспечить качественную теплоизоляцию (рис. 3.32). Для этого поверх лагов наносится основание для пола. В остальном конструкции теплого пола для деревянных и бетонных перекрытий идентичны. Выравнивание поверхности пола в данном случае не требуется.
Рис. 3.32. Конструкция теплого пола с нагревательной фольгой на деревянном основании: 1 – напольное покрытие (ламинат, паркетная доска); 2 – теплоизоляция (ISOVER, ORSIL, ROTAfLeX и т. п.); 3 – фольга ECOFILM F608-F 615 (80-150 Вт/м2); 4 – подложка (пробка 2 мм); 5 – основание пола (гипсокартон, фанера 22 мм и т. п.); 6 – термоизоляция (ISOVER, ORSIL, ROTAFLEX и т. п.); 7 – деревянная несущая конструкция пола (лаги)
