3.2.6. Дополнительные замечания по укладке нагревательного кабеля

При выполнении всех перечисленных требований по укладке кабеля толщина пола с уложенным на него покрытием, например, кафельной плиткой составляет около 5 см. Нередко при ремонте отдельных помещений в квартире невозможно увеличить уровень пола на такую высоту, т. к. тогда между остальными помещениями и ремонтируемым появится ступенька. Специально для изготовления теплого пола толщиной 1,5–2 см (в отличие от 5 см в предыдущем примере) фирма DEVI выпускает кабели DTIP-10 и DTIE-10 с уменьшенной удельной мощностью. Эти кабели раскладывают на бетонном основании так же, как и кабели DTIP-18 и DTIE-17 (из

предыдущего примера), но шаг их укладки, в связи с меньшей удельной мощностью, меньше, что позволяет, соответственно, уменьшить толщину стяжки. Фактически стяжка в этом случае делается чуть больше толщины кабеля. Таким образом, толщина пола равна суммарной толщине кабеля, покрытия и слоя клеящего раствора. Так как стяжка в данном случае делается тонкой, использование теплоизоляции нежелательно из-за низких прочностных свойств получающегося пирога. Но даже при отсутствии теплоизолятора фактически все тепло, выделяемое кабелем, пойдет по кратчайшему пути через покрытие пола, а через нижнюю бетонную плиту будет теряться лишь незначительная часть тепла. Еще более просто укладывается так называемый Devimat. Он представляет собой тонкий (диаметром 2,7 мм) кабель, заранее закрепленный на пластиковой арматурной сетке. Devimat раскладывают непосредственно на бетонную плиту и затирают клеящим раствором, на который укладывают покрытие пола. Для кафельной плитки общая толщина такого теплого пола составляет 1,5–2 см, что заведомо достаточно для любого ремонтируемого помещения.

При установке "теплых полов" в помещениях большой площади может возникнуть необходимость прохода нагревательной секции через деформационный шов. В этом случае поступают согласно схеме, показанной на рис. 3.23.

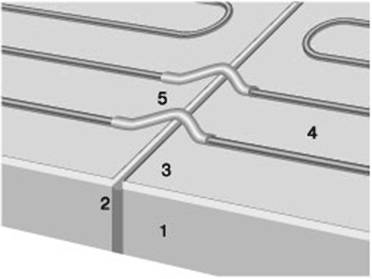

Рис. 3.23. Проход нагревательной секции через деформационный шов

Важно обратить внимание на выбор и устройство теплоизоляции. Теплоизоляция позволяет уменьшить эксплуатационные расходы на 30–40 %. Это особенно важно, если «теплый пол» будет основной и единственной системой отопления. В данном случае наиболее целесообразно использовать пенополистирольные плиты из твердого ППС с маркой прочности не менее МЗО и толщиной 5-10 см, если позволяет структура пола. Поверх плит укладывают парогидроизоляцию и устраивают плавающую стяжку. Такая теплоизоляция обязательна и в теплоаккумулирующих системах.

При устройстве "теплых полов" в существующих помещениях, как правило, невозможно уложить толстые слои теплоизоляции. В этом случае применяют фольгированные теплоизоляционные материалы толщиной 3-10 мм, что позволяет добиться экономии 12–20 % электроэнергии. Пригодны только материалы, покрытые поверх фольги лавсаном, иначе фольгированный слой после заливки стяжки разрушится в течение 3–5 недель под действием щелочной среды.

При правильной установке теплого пола удельный расход энергии сопоставим с лампой накаливания в 40 Вт.

3.3. Теплый пол в деревянном загородном доме

3.3.1. Особенности электрического обогрева деревянного пола

Устройство теплого пола в деревянном загородном доме имеет свои особенности по сравнению с монтажом в обычной квартире городского типа [13]. Для обогрева деревянных полов обычно используют нагревательный кабель удельной мощностью не более 17 Вт/м. Чтобы избежать повреждения пола и растрескивания деревянного настила, необходимо учитывать следующее:

• удельная мощность системы обогрева деревянного пола не должна превышать 130 Вт/м2;

• толщина деревянного покрытия теплого пола не должна превышать 22 мм для мягких пород древесины (сосна, лиственница и т. п.) и 24 мм для твердых (дуб, бук и т. п.);

• нагревательный кабель должен быть равномерно уложен по всей площади обогреваемой поверхности деревянного

пола;

• все материалы должны быть защищены от попадания влаги во время монтажа и установки напольного покрытия;

• в системах отопления помещений с деревянными полами должен использоваться электронный термостат с датчиками температуры воздуха и пола, ограничивающими максимальную температуру воздушной подушки под напольным деревянным покрытием до +40 °C;

• по возможности доски настила следует несколько дней выдержать на нагреваемом полу и только потом закрепить;

• не рекомендуется укладывать на обогреваемый паркет ковры значительной толщины, закрывающие всю площадь помещения.

3.3.2. Монтаж кабельной системы «Теплый пол» для деревянных полов

Перекрытия деревянного дома, как правило, не рассчитаны на вес бетонной стяжки, поэтому необходимо применять конструкцию теплого пола, показанную на рис. 3.24.

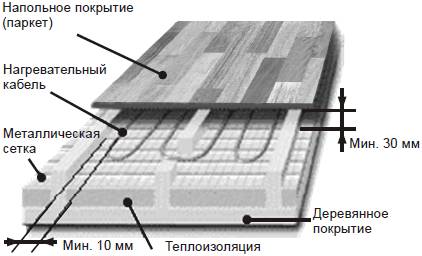

Рис. 3.24. Общий вид системы электрического обогрева деревянного пола

Нагревательный кабель укладывают в воздушную подушку под напольным покрытием (рис. 3.25).

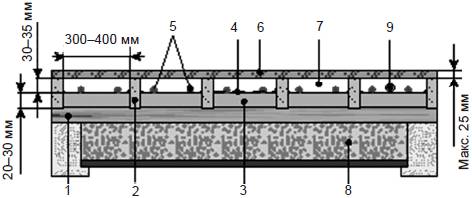

Рис. 3.25. Сечение деревянного пола с системой электрического подогрева: 1 – черновой пол; 2 – опорные бруски; 3 – теплоизолятор; 4 – ламинированная фольга; 5 – нагревательный кабель; 6 – чистовой пол; 7 – воздушная подушка; 8 – межэтажная теплоизоляция; 9 – ограничительный датчик температуры пола

На черновом полу 1 на расстоянии 300–400 мм друг от друга устанавливают опорные бруски 2 толщиной 30–40 мм. Между опорными брусками прокладывают теплоизолятор 3 таким образом, чтобы образовалась воздушная подушка 7 высотой не менее 30 мм. Поверх теплоизоляции укладывают ламинированную фольгу или оцинкованную сетку 4 с заходом на опорные бруски на 10–15 мм. Нагревательный кабель 5 крепят с помощью монтажной ленты на опорных брусках или хомутами к сетке. Нагревательный кабель в деревянных полах должен быть уложен параллельно опорным брускам. Расстояние между кабелем и брусками должно составлять не менее 10 мм. В местах перехода кабеля через брусок в нем делают пропилы шириной 30 мм до теплоизоляции. В этом месте на брусок под нагревательный кабель прокладывают металлическую фольгу. На опорные бруски укладывают чистовой пол 6. Хорошие результаты получаются при использовании паркетной доски, шпунтованной половой доски из твердых пород дерева, многослойной фанеры с последующей установкой ламината и т. п.

По углам помещения в чистовом полу необходимо изготовить вентиляционные отверстия соответствующего сечения (на каждые 10 м2 пола 70 см2 отверстий). Применение межэтажной теплоизоляции 8 существенно увеличивает КПД системы отопления деревянного дома (до 95–98 %).

3.3.3. Монтаж пленочной системы «Теплый пол» для деревянных полов

Напольный пленочный нагреватель компании «РОСт» (г. Санкт-Петербург) используется в системе дополнительного комфортного отопления, поэтому площадь его покрытия должна совпадать с зонами жизнедеятельности человека [14].

Перед началом работ необходимо сделать следующее:

• Определить площадь и конфигурацию поверхности, на которую вы будете укладывать теплый пол (под мебелью пол обогревать необязательно, но если расположение мебели заранее неизвестно, ее размещение на зоне обогрева не повлияет на работоспособность системы). Полотна выбирают из типоразмерного ряда и располагают в виде мозаики. Плотность размещения пленочного электронагревателя (ПЛЭН) должна составлять 50–70 %.

• Определить пути подведения электропроводки, кабель-каналов.
