Шахтные колодцы
Шахтными колодцы называют потому, что для подъема воды из таких колодцев устраивают шахтные стволы из древесины, железобетона, камня и других конструкционных материалов. Шахтные колодцы обычно применяют при неглубоком залегании подземного водоносного горизонта до 20–30 м. Но возможно и более глубокое залегание водоносного горизонта – до 100 м. Колодцы могут быть круглого или прямоугольного сечения.
Шахтный колодец состоит из оголовка (верхней части), ствола, водоприемной части, находящейся непосредственно в водоносном слое и зумпфа (нижней части ствола, служащего для создания и хранения требуемого

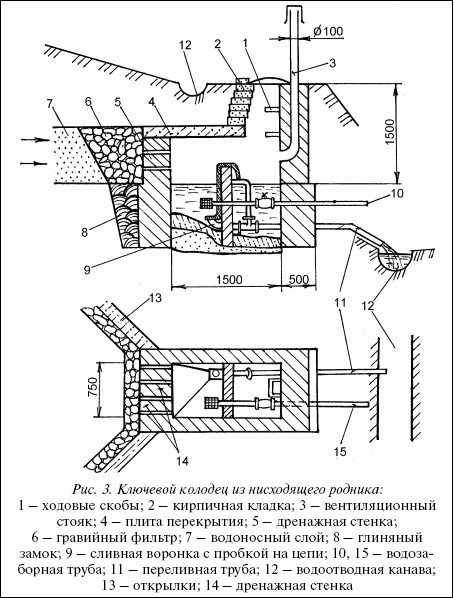

Рис. 3. Ключевой колодец из нисходящего родника:
1 – ходовые скобы; 2 – кирпичная кладка; 3 – вентиляционный стояк; 4 – плита перекрытия; 5 – дренажная стенка; 6 – гравийный фильтр; 7 – водоносный слой; 8 – глиняный замок; 9 – сливная воронка с пробкой на цепи; 10, 15 – водозаборная труба; 11 – переливная труба; 12 – водоотводная канава; 13 – открылки; 14 – дренажная стенка
В зависимости от материалов, применяемых для устройства ствола, колодцы бывают деревянными, бетонными, кирпичными, каменными и т. д. На ниже приведенных рисунках представлены конструкции деревянного шахтного колодца и колодца из кирпича или железобетона.
Оголовок – наземная часть шахтного колодца, защищает колодец от попадания в воду различных предметов: пыли, атмосферных осадков, случайных животных и грызунов и т. д. Зимой он предохраняет колодец от промерзания и обледенения. Сверху оголовок закрывается крышкой из водонепроницаемого материала. Крышка должна плотно закрывать колодец, но в то же время легко подниматься, выдвигаться или поворачиваться, открывая доступ к воде.
Ствол – это открытое, строго вертикальное пространство, т. е. шахта на всю глубину колодца. Чтобы грунт не осыпался со стенок шахты и прочно держался на них, его укрепляют деревянными стенками, которые называются срубом.
Сруб состоит из венцов, срубленных из плотной древесины. Для облегчения последующего сбора венца в колодце бревна или пластины венца соответственно помечают. Первым делают самый нижний венец, за ним второй, третий и т. д. Бревна и пластины должны быть тщательно подогнаны друг к другу, для того чтобы между ними не могла просачиваться вода – верховодка и различные загрязнения.
Вместо деревянного сруба можно применить бетонные кольца, каменную или кирпичную кладку или монолитный железобетон. Независимо от применяемого материала сруб или другие материалы в стволе колодца должны быть уложены как можно плотнее, чтобы исключить попадание в колодец верховодки и разжиженной водой почвы.
Совет
Лучшей считается круглая форма ствола, но чаще его делают квадратной и реже прямоугольной или многогранной формы.
Водоприемная часть – это нижняя часть ствола, в котором собирается и хранится вода. В зависимости от требуемого количества воды водоприемную часть колодца выполняют разной глубины (высоты). Обычно выбирают высоту водоприемной части до 2 м, так как большая высота требует большего расхода материалов. Эту часть колодца выполняют из самого прочного материала, способного выдержать длительную эксплуатацию в тяжелых климатических условиях.

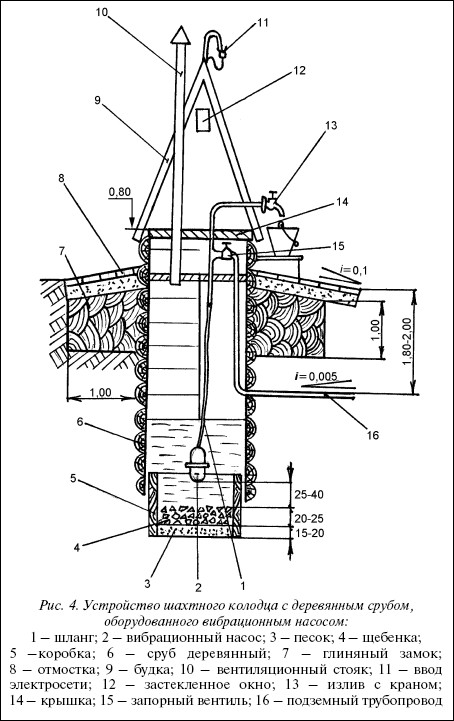

Рис. 4.
1 – шланг; 2 – вибрационный насос; 3 – песок; 4 – щебенка; 5 —коробка; 6 – сруб деревянный; 7 – глиняный замок; 8 – отмостка; 9 – будка; 10 – вентиляционный стояк; 11 – ввод электросети; 12 – застекленное окно; 13 – излив с краном; 14 – крышка; 15 – запорный вентиль; 16 – подземный трубопровод

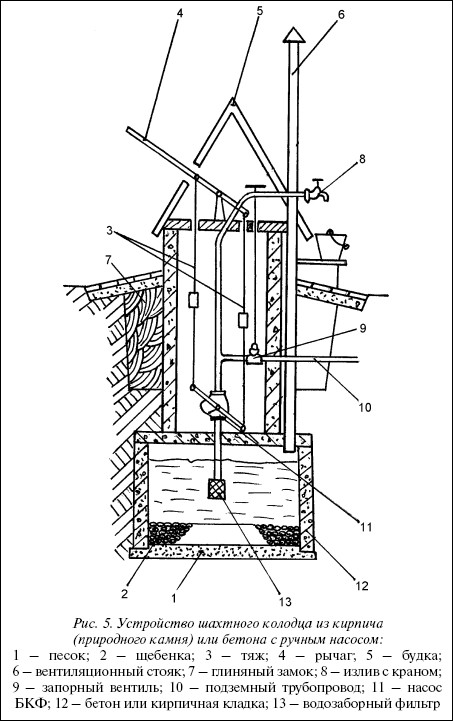

Рис. 5. Устройство шахтного колодца из кирпича (природного камня) или бетона с ручным насосом:
1 – песок; 2 – щебенка; 3 – тяж; 4 – рычаг; 5 – будка; 6 – вентиляционный стояк; 7 – глиняный замок; 8 – излив с краном; 9 – запорный вентиль; 10 – подземный трубопровод; 11 – насос БКФ; 12 – бетон или кирпичная кладка; 13 – водозаборный фильтр
Зумпф – это нижняя часть водоприемного ствола. Он предназначен для сбора необходимого количества воды при недостаточной производительности водоносного слоя. В силу этого зумпф обязательно заглубляют ниже водоносного слоя и увеличивают водоприемную часть сруба, устроив ее в виде шатра.
Шахтные колодцы устраивают в различных грунтах.
Плывуны — это очень мелкие глинистые или песчаные частицы с крупностью зерен 0,1–0,15 мм, сильно разбавленные водой. По величине разбавленности водой различают степень плывучести грунта, т. е. от малой до большой. Весьма опасны плывуны, находящиеся в межпластовых глубинах под значительным давлением. Вырабатывать плывуны чрезвычайно сложно. Как правило, выработка плывунов производится ручным способом с обязательным шпунтованием стенки и применением усиленной водооткачки. Наиболее прогрессивной технологией проходки плывунов является замораживание слоя, но эта технология требует дорогостоящего холодильного оборудования.
Сыпучие грунты – представляют собой скопление зерен разной крупности, слабо скрепленных между собой. К таким грунтам относятся песок, гравий, щебень, галька. Эти грунты легко разрабатываются и легко осыпаются. Поэтому в процессе их разработки стенки котлована необходимо тщательно укреплять дощатыми стенками с распорками.
Мягкие грунты – это в основном землистые породы. К мягким грунтам относятся лессы всех видов, глинистые и суглинистые слои. Частицы таких грунтов слабо связаны между собой и обычно такие породы называют пластичными. Разрабатываются мягкие грунты легко, но из-за осыпания грунта требуют укрепления стенок.
Слабые грунты – относятся к пористым и являются достаточно слабыми. К ним относятся гипс, глинистые сланцы, мягкие известняки, шлаки разных видов, россыпи гравия или галечника. Разрабатываются они достаточно легко и осыпаются слабо. Это несколько уменьшает трудоемкость рытья шахты.
Средние грунты – относятся к породам средней твердости, например, к плотным известнякам, плотным сланцам, песчаникам, известковому шпату. Разработка этих грунтов требует значительных трудовых усилий.
