Чтобы сруб был горизонтальным (так как деревья утончаются от комля к верхушке), то при укладке первых бревен второго ряда венца их располагают комлями в сторону верхних отрубов бревен первого венца. И делают это так, чтобы они находились на одной вертикальной линии, для чего их проверяют отвесом.

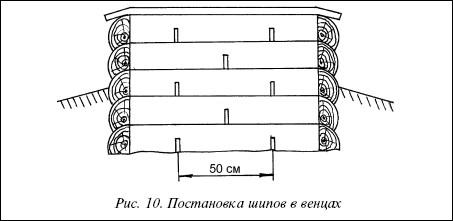

Рис. 10. Постановка шипов в венцах

По первым бревнам второго (рядового) венца наносят риски для чашек, которые выполняют как и в первом окладном венце. Чтобы бревна плотно прилегали одно к другому и между ними не было зазора, необходимо делать паз. Для этого снова используют черту. Ее ножки раздвигают на нужную величину и отмечают паз требуемый ширины. При этом одна

ножка идет по верху нижнего бревна, а вторая – по низу верхнего бревна. Раствором ножек этой же черты так же увеличивают и глубину чашки. Чашку в дальнейшем приходится углублять, поскольку в противном случае бревно после выборки паза будет висеть над первым и не накрывать его. Риски черты следует наносить по двум сторонам бревна, выполнив паз и чашку, бревно укладывают на место и проверяют плотность его прилегания. Недоделки исправляют, поднимая для этого бревно. Иногда эту операцию повторяют 2–3 раза и более.

Внимание

Чем плотнее паз прилегает к бревну, тем лучше, так как исключаются зазоры и через них в воду не будут поступать грязь и почва.

В вырубленной чашке, на которую ложится пазом бревно, необходимо оставить валик по форме паза. Следует помнить, что паз должен полностью накрывать бревно, а не только касаться кромками, которые могут быстро сгнить, сруб дает осадку и его придется ремонтировать.

Пазы вырубают по следующей технологии: после нанесения рисок бревно снимают, переворачивают рисками вверх, укладывают его на деревянные подкладки и закрепляют, чтобы оно не вращалось. Между рисками носком топора по всей ширине паза наносят насечки, желательно на глубину выполняемого паза. Насечки рекомендуется делать через 15–20 см. Затем садятся на бревно, свешивают ноги и приступают к выборке (удалению) древесины, придавая пазу нужную форму. Чтобы не отклоняться от требуемой формы паза, изготовляют шаблон и им проверяют правильность выборки. Работу ведут так: сначала топором скалывают древесину, т. е. ее основную массу, а затем выполняют зачистку, срубая тонкую щепу.

По мере возведения сруба нижние венцы удаляют, а 2–3 венца, лежащие над ним, оставляют. Оставшиеся венцы должны оставаться строго горизонтальными и вертикальными. На этих венцах возводят следующие венцы и по мере их возведения нижние венцы систематически удаляют (для удобства рубки сруба). Таким образом ведется рубка сруба «в угол» на всю глубину будущего колодца.

Рубка сруба «в лапу».

При рубке сруба «в лапу» угловое соединение более трудоемкое, чем при рубке «в угол». При этом предъявляются повышенные требования к исполнению шипов углового соединения, так как при некачественном примыкании одного шипа к другому образуются неплотности, через которые в воду могут попадать разжиженный грунт, песок и вещества, ухудшающие качество воды в колодце.

Приступая к рубке сруба «в лапу», каждый конец бревна на длине 1–1,5 диаметра отесывается на четыре канта, придавая бревну форму квадратного бруса совершенно одинакового сечения.

На каждом отесанном конце бревна размечают толщину канта. Затем торец и вертикальные стороны отесанных концов делят на восемь равных частей и через точки деления проводят линии, параллельные отесанным сторонам, и метят полученные ребра буквами АБ, ВГ, ДЕ, ЖЗ (рис. 11). Сверху и снизу на ребре АБ откладывают по ¹/₈ части, на ребрах ВГ и ДЕ – по ²/₈ части, на ребре ЖЗ – ³/₈ части. Затем намеченные точки соединяют прямыми лини ями и получают ребра «лапы», равные по АБ – ⁶/₈, по ВГ и ДЕ – ⁴/₈ и по ЖЗ – ²/₈ стороны бруса. Осторожно и аккуратно срезают лишнюю древесину, получают «лапу». Это «лапа» для внутренней стороны сруба со стесанной стороной. Для наружной стороны сруба «лапу» делают аналогично, но только в самом углу немного стесывают древесину (рис. 12). После построения «лапы» размечают и вытесывают паз, так же как и при рубке «в обло». Выполнение «лапы» такой формы требует умения и определенных навыков, но такое соединение весьма прочное и вынуть из него бревно практически невозможно.

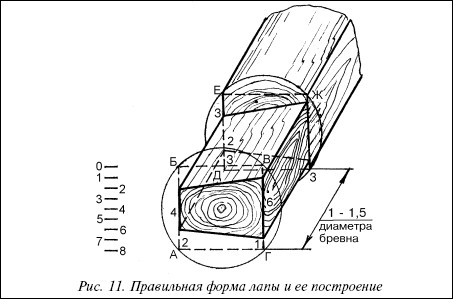

Рис. 11. Правильная форма лапы и ее

построение

Кроме рассмотренных способов угловой вязки срубов часто применяют более простые, указанные на рис. 13. Эти срубы выполняют из брусков или бревен и пластин, но с обязательной постановкой шипов или круглых нагелей, выполняемых из сухой дубовой древесины.

Технология углового сопряжения при рубке срубов из брусков.

Бруски получают путем опиливания на пилораме бревен на 4 канта. Те стороны брусков, которые примыкают друг к другу в срубе, а также сторону, обращенную внутрь сруба, необходимо тщательно острогать и отфуговать, так чтобы они как можно плотнее прилегали друг к другу.

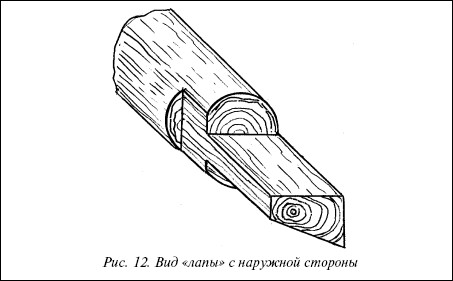

Рис. 12. Вид «лапы» с наружной стороны

Рубка угла сруба с коренным шипом (рис. 13 а) заключается в следующем. В угловых соединениях заранее просверливают отверстия одно под другим, чтобы можно было одним нагелем соединить несколько рядов брусков. Для скрепления брусков (венцов) по высоте применяют круглые деревянные нагели диаметром не менее 30 мм из твердых пород дерева. Коренной шип выполняют следующим образом: сначала его вырезают на одном конце бруса, затем вырезанный шип приставляют к другому брусу, обводят его контуры карандашом, делают соответствующие пропилы и выбирают лишнюю древесину. Шип необходимо выполнять как можно плотнее.

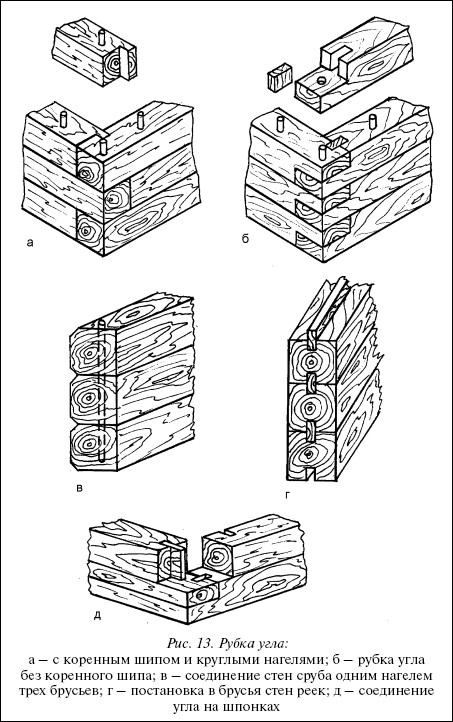

Рис. 13. Рубка угла:

а – с коренным шипом и круглыми нагелями; б – рубка угла без коренного шипа; в – соединение стен сруба одним нагелем трех брусьев; г – постановка в брусья стен реек; д – соединение угла на шпонках

Рубка угла в полдерева на нагелях и вставных шипах показана на рис. 13 б.

При соединении в полдерева сначала намечают риски для пропила древесины как вдоль нее, так и поперек, или для пропила поперек и последующего скалывания древесины вдоль с соответствующей последующей подтеской. Вставленный на несколько брусьев нагель также связывает венцы.

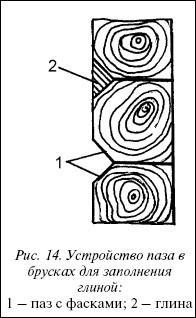

Рис. 14. Устройство паза в брусках для заполнения глиной:

1 – паз с фасками; 2 – глина

Соединение стен сруба на нагелях показано на рис. 13 в, где одним нагелем скреплены три бруса. Можно скрепить и большее число брусьев, достаточно иметь сверла (бурова) с более длинной ножкой.

Для уменьшения просачивания воды и грунта между брусьями по их длине иногда устраивают пазы или шпунты и вставляют туда рейки, которые должны входить в пазы как можно плотнее (рис. 13 г). При сопряжении углов на шпонках (рис. 13 д) в брусьях с торцевых сторон выбирают пазы и вставляют шпон трех брусьев; г – постановка в брусья стен реек; д – соединение угла на шпонкахки, которые должны плотно входить в паз.

Для более надежного закрытия пазов от проникновения через них воды и грунта с наружной стороны брусков снимают фаски глубиной по 3–4 см, которые заполняют по ходу возведения сруба в колодце жирной глиной. Пазы рекомендуется замазывать заподлицо с брусьями, чтобы грунт при опускании венцов не выбирал глину из пазов (рис. 14).

Внимание

Как уже выше отмечалось, красить деревянный сруб или пропитывать древесину противогнилостными составами или антисептиками категорически запрещается из-за ядовитости последних.

Колодцы с деревянным срубом

Технология монтажа колодцев состоит из следующих операций:

• рытье шахты с удалением грунта;

• сборка изготовленного деревянного сруба;

• опускание в шахту собранного сруба.

Таким образом, способы монтажа колодцев зависят от глубины колодца и состояния грунта. Сложность монтажа колодцев зависит часто от непредвиденных условий земляных работ при рытье шахты, так как состояние грунта непредсказуемо. Часто работу усложняет насыщенность грунтов водой.
