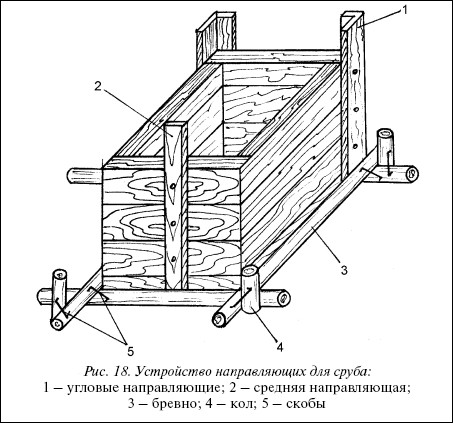

Рис. 18. Устройство направляющих для сруба:
1 – угловые направляющие; 2 – средняя направляющая;
3 – бревно; 4 – кол; 5 – скобы
Между этими бревнами и движутся прибитые направляющие. Таким образом сруб опускают вниз строго вертикально (рис. 18). Направляющие остаются в грунте. Единственное их неудобство в том, что во время замены сгнивших венцов новыми приходится выпиливать и направляющие.
После подготовительных мероприятий приступают к выборке грунта из-под стенок сруба и его удалению. В этом способе

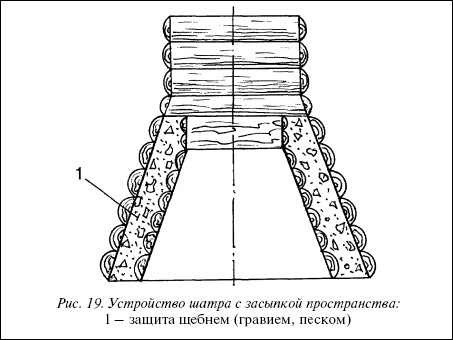

Рис. 19. Устройство шатра с засыпкой пространства:
1 – защита щебнем (гравием, песком)
Работать в колодце могут не более двух человек. В колодце рабочие выполняют две операции: вручную лопатами роют грунт и нагружают им посуду. Посуду с грунтом поднимают вверх. После освобождения от грунта ее снова опускают в колодец за новой порцией.
Посуду с грунтом можно двигать по центру колодца, но лучше сместить ее ближе к одной стороне колодца. Во время подъема грунта рабочие, находящиеся в колодце, должны стоять в противоположной стороне. Категорически запрещается находиться под посудой во время ее подъема или опускания.
Иногда сруб перестает опускаться. Может быть он заклинивается грунтом или попадает на большой камень. Если возможно, то камень или полностью убирают, или скалывают его часть. Если и после этого сруб не опускается, то работающих в колодце поднимают наверх, устраивают на срубе настил из толстых досок и нагружают балластом до тех пор пока сруб не сдвинется с места и не станет опускаться.
Способ монтажа колодцев методом подвешивания венцов снизу сруба – это самый тяжелый и малопроизводительный способ. Здесь приходится не только подкапывать грунт, удалять его из шахты, но необходимо подкладывать под низ сруба бревна или пластины, а чтобы они не падали, укреплять их стойками с подвешиванием и прижатием их к ранее уложенным венцам с помощью рычагов или так называемых лаг. По мере удаления грунта стойки снимают, укладывают следующий венец с поджатием и креплением стойками и т. д. Самый последний венец или раму устанавливают на большие камни-плитняки или бетонные плиты, т. е. подкладки. Между подкладками и венцами сруба забивают клинья. Это необходимо для того, чтобы прижать венцы, находящиеся в воде как можно плотнее к верхней части сруба.
После этого на дно колодца насыпают слой гравия или щебня в перемешку с промытым речным песком, благодаря чему вода, поступающая со дна колодца, будет отфильтровываться, а при черпании ведром не будет взмучиваться.
Способ монтажа колодцев в маловодоносных слоях состоит в том, что в маловодоносных слоях мало воды и для ее сбора в достаточном количестве нижнюю часть сруба устраивают в виде шатра или зумпфа. Шатер или колпак шире верхней части сруба на 50–80 см. Высоту шатра чаще всего принимают 2–2,5 м, чтобы там можно было находиться во время ремонтных работ. Сначала изготовляют все венцы шатра. Затем роют котлован глубиной 2–3 м. Чем глубже котлован, тем легче в нем в дальнейшем работать. Выравнивают дно котлована, укладывают первый венец, а затем остальные, осаживая отдельные бревна барсиком. Все венцы должны быть уложены так, чтобы верхний венец был строго горизонтальным. Затем возводят венцы сруба точно так же, как было рассмотрено выше.
Совет
Если вода поступает из стен нижней части шахты или водоносного слоя, то в шатре устраивают малый шатер, который должен отстоять от стенок основного шатра по всем его сторонам на 20–30 см. Детали малого шатра изготовляют на поверхности, опускают их вниз и там собирают.
Пространство между шатрами по мере возведения малого шатра засыпают щебнем, гравием или крупным песком на всю высоту шатра. Малый шатер выводят выше уровня воды на 20–30 см или до уровня прямых стен сруба так, чтобы он являлся
Внимание
Если вода поступает не через дно, а через боковые стенки сруба, то в них или расширяют пазы или просверливают отверстия.
Плывуны – это мелкопесчаные грунты, сильно насыщенные водой. Они могут находиться на любой глубине и строительство колодцев в таких грунтах является самой трудоемкой работой.
Колодцы в этих грунтах устраивают так: рубят сруб обычным способом из бревен или пластин и опускают его в глубь грунта до самого плывуна. Затем делают залоги, состоящие из двух бревен, а для ограждения колодца от плывунов с внутренней стороны колодца устраивают стены из шпунтованных досок длиной 1,5–2 м, толщиной 40–50 мм. Доски применяют сухие, намокая, они разбухают. Концы шпунтованных досок заостряют, чтобы они легче входили в грунт. При забивании шпунтов необходимо следить, чтобы они плотно примыкали один к другому и к стенкам сруба. Для прочного держания шпунтов с внутренней стороны и плотного примыкания к стенкам сруба шпунтованные стенки прочно прижимают распорными деревянными рамами (рис. 20).
Грунт из колодца вынимают обычным способом. Шпунтованные стенки остаются в колодце или внутри них возводят сруб несколько меньших размеров, но вплотную примыкающих к шпунту. Конечно, можно оставить вместо сруба и одни стенки.
Шпунтованные доски забивают в грунт кувалдой или барсиком. Чтобы торцовые стороны досок не разбивались, на них перед забивкой укладывают прокладки из досок или пластин; по ним и производят удары.
Совет
Если вода поступает через дно колодца, то на дне необходимо установить донный фильтр. Если вода поступает через боковые стенки колодца, то в них следует просверлить или прорубить окна и вставить гравийные фильтры.
Материалы, применяемые при строительстве трубных колодцев
Трубными колодцы называются потому, что они имеют круглую форму и напоминают собой трубу. Изготавливают их из камня, кирпича-железняка, керамических сегментов и бетона. Срок их службы в 2–3 раза больше деревянных. Стоимость трубных колодцев гораздо выше деревянных, но они имеют большие преимущества перед деревянными: совершенно непроницаемы для воды-верховодки из верхних слоев грунта, а гладкие стенки легко очищаются от слизи и зеленых налетов. Гладкими стены становятся после оштукатуривания их цементным раствором. Кладку выполняют также на цементном растворе.

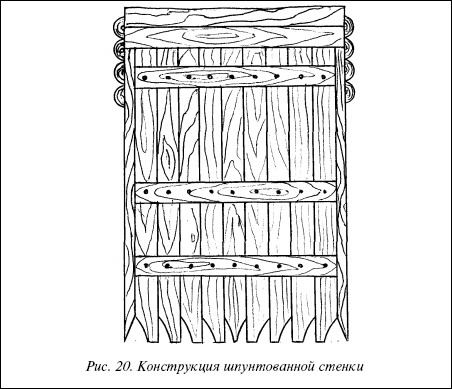

Рис. 20. Конструкция шпунтованной стенки
Камень применяют чаще всего бутовый или придают ему нужную форму путем предварительного отесывания. Камням можно придать любую форму, но для внутренних поверхностей лучше всего подходит вогнутая форма.
Бутовый камень – это куски известняка или песчаника. Бут может быть рваным (плитняк) или постелистым. Используемый для кладки стен бутовый камень должен быть чистым, без трещин, расслоений и других дефектов. Для удобства в работе масса каждого отдельного камня не должна превышать 50 кг. Качество камня определяют, нанося по нему удары молотком. Если камень издает чистый звук и не рассыпается, он годен для строительства.
