Установка «КУБОСТ 1» (базовая модель) предназначена для использования в сильнофильтрующих грунтах (песок), когда грунтовые воды залегают на глубине 3 м и больше от поверхности земли.
На заметку
Установка представляет собой металлическую емкость, состоящую из двух зон: зоны отстойника с круговым движением потока и септической зоны для накопления в ней осадка. Очищенная на 50–60 % (осветленная) сточная вода самотеком выводится из установки с помощью перфорированных труб Ду = 100 мм и поступает в фильтрующий колодец, расположенный вокруг установки, где и происходит доочистка сточных вод в

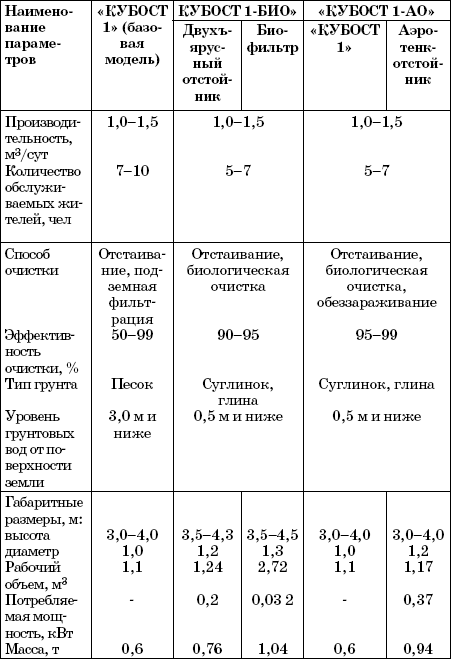

Таблица 11
Технические характеристики канализационных систем «КУБОСТ»
Установка «КУБОСТ 1 – БИО» предназначена для использования в слабоводопроницаемых и водонепроницаемых грунтах (суглинок, глина), а также при высоком уровне грунтовых вод.
Установка состоит из двух металлических емкостей, соединенных трубопроводами.
Первая емкость (двухъярусный отстойник) выполняет ту же функцию, что и базовая модель («КУБОСТ 1»), т. е. очищает хозяйственно-фекальный стоки на 50–60 % и осветляет их. Далее осветленная сточная вода циркуляционным насосом перекачивается во вторую емкость – биофильтр.
В биофильтре при фильтрации стоков через керамзитовую загрузку образуется биопленка, которая и осуществляет биологическую очистку.
Внимание
После фильтрации вода отстаивается и возвращается в сборник осветленной воды двухъярусного отстойника для повторной перекачки на биофильтр. За счет многократной циркуляции сточной воды эффект очистки составляет 90–95 %. Очищенная вода самотеком отводится на фильтрацию в грунт, на полив, в овраг, в придорожную канаву, на рельеф местности и т. п. Работа насосов автоматизирована.
Установка «КУБОСТ 1-АО» (рис. 55) предназначена для глубокой очистки хозяйственно-фекальных сточных вод с использованием аэробного процесса в тех же условиях, что и в установке «КУБОСТ 1 – БИО».
Установка состоит из двух металлических емкостей, соединенных трубопроводами.
Первая емкость – базовая модель («КУБОСТ 1») очищает хозяйственно-фекальные стоки на 50–60 % и осветляет их. Далее осветленная сточная вода поступает в аэротенк-отстойник, в котором в две ступени происходит биологическая очистка сточной воды с помощью активного ила. Смешивание сточной воды с активным илом и насыщение этой смеси кислородом воздуха осуществляются с помощью воздуходувки. При необходимости очищенная вода обеззараживается с помощью эффективных хлорных таблеток. Очищенная вода (степень очистки составляет 95–99 %) самотеком может отводиться в водоем, овраг, придорожную канаву и т. п.

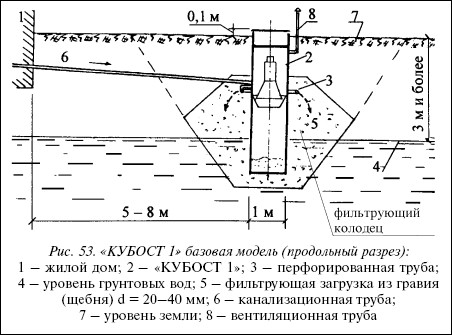

Рис. 53. «КУБОСТ 1» базовая модель (продольный разрез):
1 – жилой дом; 2 – «КУБОСТ 1»; 3 – перфорированная труба; 4 – уровень грунтовых вод; 5 – фильтрующая загрузка из гравия (щебня) d = 20–40 мм; 6 – канализационная труба; 7 – уровень земли; 8 – вентиляционная труба

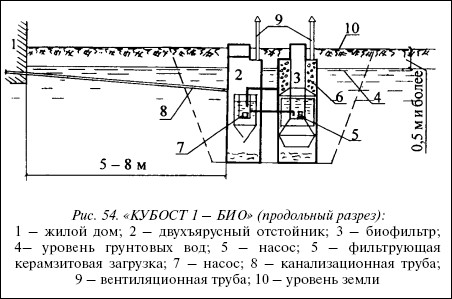

Рис. 54. «КУБОСТ 1 –
1 – жилой дом; 2 – двухъярусный отстойник; 3 – биофильтр; 4– уровень грунтовых вод; 5 – насос; 5 – фильтрующая керамзитовая загрузка; 7 – насос; 8 – канализационная труба; 9 – вентиляционная труба; 10 – уровень земли
Откачка отстоя из емкостей производится, как правило, через 2 года эксплуатации специальными автомашинами. Через установку «КУБОСТ», так же как и через установку «Осина», не рекомендуется сбрасывать условно чистые воды (от бассейна, от промывки фильтров и т. п.), они должны иметь собственный выпуск. Установки серии «КУБОСТ 1» компактны, просты в эксплуатации, а надежная антикоррозионная защита металлических емкостей обеспечивает их длительную эксплуатацию. Канализационная труба от жилого дома укладывается на глубине 1,2–1,5 м от поверхности земли с уклоном в сторону установки. Фирма «КУБОСТ» продолжает работу по совершенствованию уже разработанных модификаций. Например, для песчаных грунтов и уровня грунтовых вод 1,5 м и более от поверхности земли разработана установка «КУБОСТ 1 – ПФГ» с фильтром накопителем.
На заметку
На установку серии «КУБОСТ 1» выдано гигиеническое заключение № 50.99.05.485.П.15225. 11.9. Фирма «КУБОСТ» – автор разработки выполняет весь комплекс работ по привязке на местности, изготовлению, монтажу, сервисному обслуживанию в гарантийный и постгарантийный период.
Дворовую уборную с выгребом следует размещать не ближе 10 м от дома при максимально возможном отдалении от колодцев, скважин и других источников питьевого водоснабжения.
Совет
Выгреб может быть изготовлен из тех же материалов, что и септик, причем особое внимание следует уделять его герметичности. На части перекрытия выгреба, свободной от туалетной будки, должно быть предусмотрено отверстие диаметром 700 мм для очистки выгреба.
Выгреб засыпают сверху слоем шлака высотой 100–200 мм, перекрытым рулонной гидроизоляцией, защищенной слоем грунта 200–300 мм. Отверстие перекрывают утепленным люком. Выгреб чистят по мере его заполнения с применением ассенизационной машины с последующим вывозом фекалий на очистку и утилизацию.

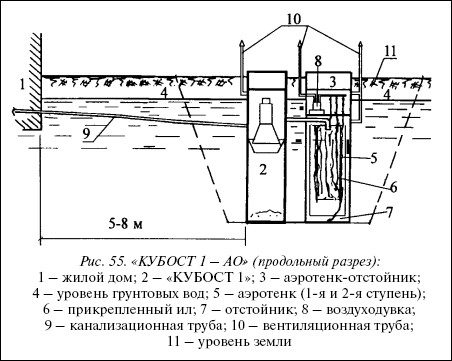

Рис. 55. «КУБОСТ 1 – АО» (продольный разрез):
1 – жилой дом; 2 – «КУБОСТ 1»; 3 – аэротенк-отстойник; 4 – уровень грунтовых вод; 5 – аэротенк (1-я и 2-я ступень); 6 – прикрепленный ил; 7 – отстойник; 8 – воздуходувка; 9 – канализационная труба; 10 – вентиляционная труба; 11 – уровень земли
Пудр-клозет может располагаться как в дворовой постройке, так и в специально выделенном помещении в доме.
Для приема фекалий в пудр-клозете используют располагаемые под сидением металлический бачок или ведро. После пользования клозетом фекалии сразу засыпают мелкоизмельченным сухим торфом, опилками, золой или сухой землей, которые хранятся в специальном ящике. В задней стенке под сидением предусматривают люк с откидной крышкой для удаления бачка или ведра. Периодически по мере заполнения бачок или ведро опорожняют в компостную кучу.
Из пространства под сидением предусматривают вытяжку с помощью вентиляционного стояка.
