Первые панельные здания, получившие название хрущевок, имеют специфическую электропроводку, проложенную под деревянным полом квартиры. К розеткам она поднимается вертикально в каналах стен, а к светильникам и выключателям подводится через отверстие в бетонной плите пола соседа сверху. Таким способом раньше пытались сэкономить материалы, но пренебрегли элементами безопасности.

Как сделать схему разводки проводки в квартире самостоятельно

Электрооборудование требует строгого соблюдения

правил эксплуатации. Неправильное подключение его к сети напряжения создает повышенные риски получения бытовых травм и возникновения пожаров.

По этой причине, как правило, все работы с электричеством выполняются подготовленными специалистами, прошедшими обучение, сдавшими экзамены и имеющими соответствующие допуски.

Самостоятельное подключение электрических приборов обычно не составляет больших сложностей, заканчивается благополучно даже при совершении нескольких мелких ошибок.

Однако, занимаясь такой работой, необходимо предварительно изучить правила безопасности и действующие нормативы.

Схемами электропроводки занимаются проектные организации и инжиниринговые компании, получившие на этот вид деятельности соответствующие разрешение и лицензию. Но все эти уважаемые организации работают по стандартным нормам и правилам, поэтому вполне возможно изготовить проект самостоятельно и получить консультацию у специалиста.

Для этого потребуется:

• создать план комнат в масштабе или воспользоваться техническими чертежами застройщика (рис. 8);

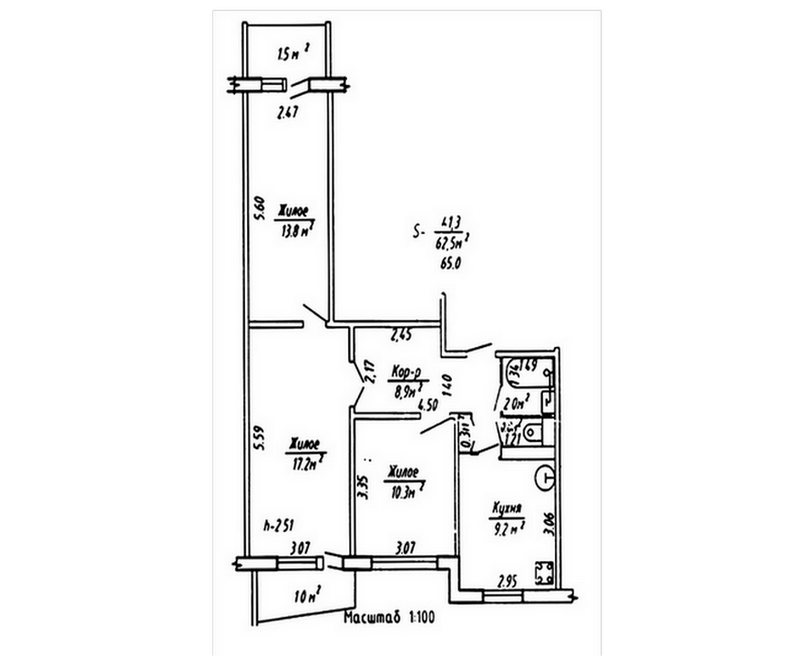

Рис. 8. Пример плана квартиры

• отметить на нем всю мебель и крупногабаритные предметы с соблюдением пропорций;

• определить места установки электрических потребителей, просчитать их нагрузку;

• спланировать размещение электрических точек: розеток, выключателей, светильников, распределительных коробок;

• разметить возможные маршруты электропроводки по стенам, потолку или полу;

• изготовить эскиз для каждого помещения.

Подобный чертеж должен храниться в документации ЖКХ.

Если доступа к нему нет, то можно воспользоваться рулеткой и начертить простой эскиз самостоятельно на бумаге в клетку.

Если нужна подробная деталировка, следует подобрать соответствующий масштаб.

Чем подробнее план, тем точнее будет электрическая схема, что в свою очередь позволит точнее рассчитать необходимое количество проводников, крепежа и прочей электрофурнитуры, а следовательно, избежать лишних трат.

Взаимное расположение мебели и электрических розеток

Стационарное размещение крупногабаритных предметов в комнате не должно загромождать розетки, выключатели и светильники. Доступ к выключателям необходимо делать свободным, а пользование ими удобным.

Поэтому

все электрические точки размещают с учетом свободной площади и требований эргономики. Это избавляет от использования дополнительных переносных удлинителей (рис. 9).

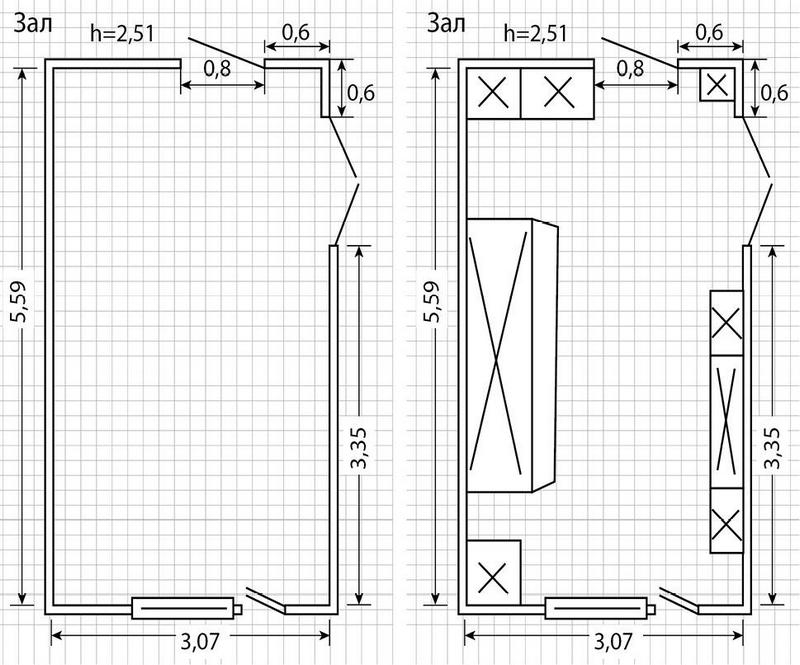

Рис. 9. Пример размещения мебели на плане комнаты

Оценка мощности потребления электроприборов

Анализ создаваемых нагрузок позволяет:

• группировать потребителей;

• подбирать к ним защитные и коммутационные аппараты;

• выбирать конструкцию кабелей, проводов.

Подбор и расчет электропроводки осуществляется с учетом приложенной нагрузки с помощью таблиц в электротехнических справочниках.

Определение мест установки электрических точек

Планирование расположения выключателей, розеток и светильников выполняют с учетом решения рассмотренных выше вопросов.

Координаты каждой электрической точки указывают на эскизе (рис. 10). По ним наносят разметку на строительные конструкции. Она позволит спроектировать направление и рассчитать протяженность проводов и кабелей.

Рис. 10. Пример размещения розеток, кабелей и электроприборов на плане комнаты с мебелью

Такой план составляют для каждого помещения квартиры или дома. После уточненной деталировки чертежей необходимо прочертить сводный, то есть общий план всего жилища. Если этого не сделать, то есть вероятность, что не учтутся некоторые моменты, например кабели для соединения межкомнатных коммутационных коробок.

План станет основой создания схемы разводки электропроводки в квартире, поможет приобрести необходимые материалы и выполнить монтажные работы. При окончательном расчете проводов рекомендуется добавить по 1–1,5 м кабеля на каждую линию.

Сохранив план в домашней технической документации, можно всегда с его помощью восстановить в памяти особенности электрической схемы для проведения ее доработок и модернизации.

Внимание! Если в квартире осталась часть старой проводки «алюминиевой лапшой» (плоский алюминиевый провод в стандартной изоляции с различным числом жил), а новая проводка, согласно современным правилам, только медная, их категорически нельзя соединять ни скруткой, ни пайкой, а только через сталь (болты, шайбы, гроверы и гайки или же через соединительную колодочку).
