Кроме того, необходимо учитывать, что в будущем может увеличиться нагрузка (например, добавится утюг или электрочайник). А также стоит помнить, что в бытовых приборах с электродвигателем, например в пылесосе, стиральной машине, высокие пусковые токи. Возможны случаи, когда провод находится на солнце и возможны большие перепады температур. Все это – причины для увеличения толщины жилы.
Подобрать нужную площадь сечения медного провода исходя из максимального тока можно, используя простое правило: теоретическая площадь сечения провода равна максимальному току, деленному на 10. На практике результат необходимо округлять в
Важно! Это правило работает хорошо для токов до 40 А. Если токи больше (это нехарактерно для обычной квартиры или дома) – надо выбирать провод с большим запасом – делить не на 10, а на 8 (до 80 А).
Это правило справедливо для определения максимального тока, проходящего через медный провод, если известна его площадь: максимальный ток равен площади сечения, умноженной на 10.
Если говорить об алюминиевых проводах, то правило будет таким: максимальный ток алюминиевого провода равен площади сечения, умноженной на 6.

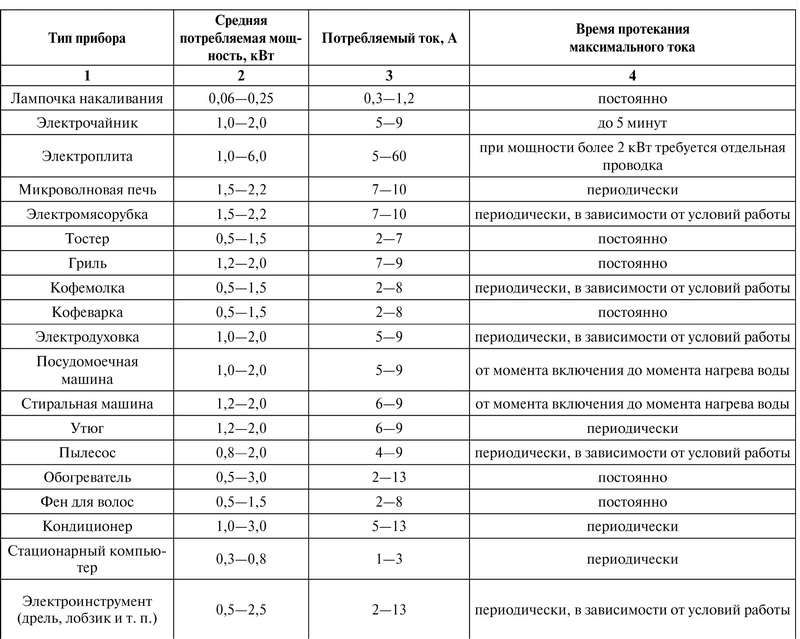

Для удобства расчетов в таблице 2 приведены средние значения мощностей бытовых приборов.
Таблица 2
Кроме указанных приборов, есть еще холодильник (150 Вт), зарядные устройства, телевизор (в дежурном режиме до 5 Вт, в рабочем до 400 Вт). Но эти значения невелики и при расчетах их можно не учитывать.
Можно представить случай, когда все приборы, приведенные в таблице, работают одновременно, но практически это маловероятно. Обычно одновременно могут работать, к примеру, утюг (9 А) и микроволновая печь (10 А) или тостер (7 А) и кофеварка (8 А). Или стиральная машина (9 А) и электрочайник (9 А). С учетом включенного освещения, холодильника и в дополнение, например, телевизора потребляемый ток может достигнуть 25 А.
Виды кабелей и их различия
Современная промышленность предлагает обширный ассортимент различных проводов. И каждый вид провода предназначен для решения определенного круга задач.
Как было неоднократно отмечено выше, кабели и провода, используемые в монтаже, – преимущественно медные, реже алюминиевые. Других материалов при всем разнообразии просто нет. Кроме того, повторимся, по структуре провода могут состоять из одной или множества проволочек. Структура жил влияет на гибкость кабеля и очень незначительно на предельный температурный режим эксплуатации, но не сказывается на его проводимости.
Кажется, что на том спектр характеристик кабелей и заканчивается. Но откуда же тогда такое разнообразие марок? ВВГ, NYM, СИП, ПВС, ШВВП – чем они отличаются друг от друга? В основном, свойствами изоляции.
Рассмотрим основные разновидности электрических проводов, их характеристики и области применения.
Кабель ВВГ. Маркировка кабеля ВВГ означает: внешняя изоляция из поливинилхлорида, изоляция жил – также из поливинилхлорида, жилы кабеля гибкие. Хотя гибкость кабеля ВВГ относительна, ведь до сечения 25 мм^2 включительно его жилы сплошные, а не многопроволочные.
Изоляция
Главное назначение данного кабеля – передача и распределение электроэнергии в сетях с напряжением до 1000 В при промышленной частоте переменного тока 50 Гц. Для прокладки домашних сетей используют кабель ВВГ с сечением до 6 мм^2, для электрификации частных домов – до 16 мм^2. При монтаже допускается изгиб по минимальному радиусу, соответствующему 10 диаметрам провода (что такое радиус изгиба, показано на рис. 11). Кабель поставляется в бухтах по 100 м.
Рис. 11. Радиус изгиба провода. Здесь R – радиус внутренней кривой изгиба кабеля, Dn – наружный диаметр кабеля
Среди разновидностей кабеля ВВГ встречаются: АВВГ – с алюминиевой жилой, ВВГнг – с огнеупорной оболочкой, ВВГп – плоское сечение, ВВГз – с добавлением ПВХ или в резиновой изоляции еще и между отдельными жилами.
ВВГ – самый распространенный медный кабель для внутреннего монтажа. Его прокладывают открыто, в коробах, закладывают в штрабы. Изоляция ВВГ обеспечивает ему длительный срок службы – до 30 лет. Количество жил кабеля ВВГ может соответствовать потребностям как трехфазной, так и однофазной сети: от двух до пяти.
Самый распространенный цвет внешней изоляции кабелей ВВГ – черный, но в последнее время и белый ВВГ перестал быть редкостью. Цвет изоляции отдельных жил ВВГ соответствует стандартной маркировке [4] : для жилы РЕ – желто-зеленый, для жилы N – голубой или белый с голубой полосой, а изоляция фазных жил наиболее часто выполняется чисто белой.
Модификации кабеля ВВГ с пометками «нг» и «LS» отличаются, соответственно, неспособностью изоляции распространять горение и низким уровнем дымовыделения при воздействии огня. Существует и модификация ВВГ, отличающаяся способностью полностью противостоять открытому огню на протяжении определенного времени (минуты). Такая модификация обозначается латинскими буквами FR.
4
В домашней электросети, как правило, прокладывают трехжильный проводник, каждая жила которого имеет собственную окраску. Нулевой рабочий или, как его называют, «нейтральный» или «нуль» (N) – синего цвета, иногда красного. Нулевой защитный заземляющий проводник (PE) – желто-зеленого цвета. Фазный провод (L) может быть белым, черным, коричневым. Подробнее об этом в соответствующем разделе.
В быту уже практически не встречается кабель, аналогичный по характеристикам кабелю ВВГ, но имеющий жилы из алюминия – АВВГ. Его непопулярность обоснована ограничением на использование алюминия в распределительных сетях, а также недостатками алюминиевой кабельной продукции.
Кроме того, существует зарубежный аналог кабеля ВВГ, изготавливаемый по международному стандарту DIN. Речь идет о кабеле NYM. От ВВГ он отличается несколько улучшенными характеристиками, в частности, тем, что имеет специальный самозатухающий внутренний наполнитель, обеспечивающий герметизацию соединений.
