Внутри одного помещения часто выполнялось подключение нескольких розеток шлейфом, а освещение – трехрожковой люстрой, управляемой двухклавишным выключателем.
Подвод напряжения к потребителям может быть выполнен и по другим схемам, когда часть нагрузки подключается через третий резервный автоматический выключатель квартирного щитка. Чтобы определить способ подключения розеток и выключателей, поступают следующим образом:
• зажигают все светильники и подключают в розетки любые работающие электрические приборы, например настольную лампу или мобильный телефон с зарядным устройством;
• по очереди отключают на щитке автоматические выключатели и отслеживают переставшие работать потребители;
• делают запись для памяти;
• отключают
• анализируют информацию и составляют электрическую схему, также нелишним будет подписать маркером или карандашом, что за что отвечает.
Подвод напряжения радиальным методом
Квартирный щиток распределяет электроэнергию по автоматическим выключателям, как и в предыдущем случае с подводом напряжения шлейфом. Но в этой ситуации по техническим характеристикам автоматические выключатели подбирают более тщательно под каждого потребителя по индивидуальному току нагрузки (рис. 2).

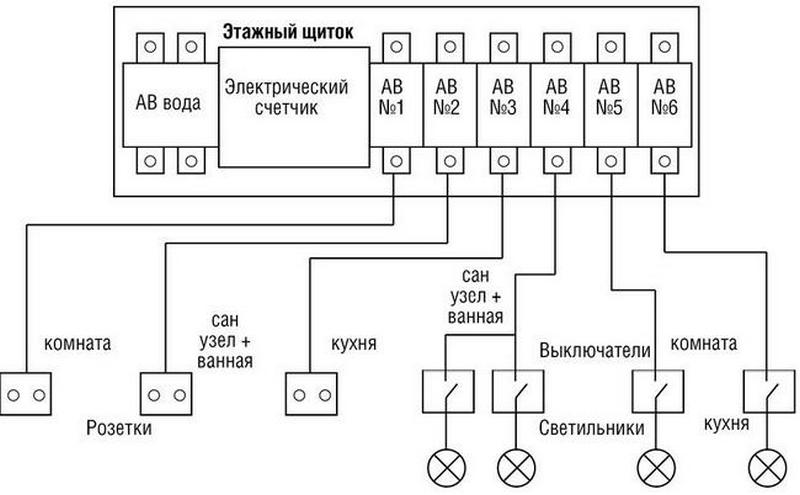

Рис. 2. Принципиальная схема разводки электропроводки радиальным методом
Кабель соединяет розетки, выключатели и светильники напрямую с защитными автоматами без каких-либо дополнительных соединений. Такой принцип обеспечивает высокую надежность эксплуатации электропроводки за счет отключения только того потребителя, в котором произошла неисправность. Однако в этом случае требуется:
• большее количество автоматических выключателей (по сравнению со шлейфовым подводом напряжения);
• большие габариты квартирного щитка для их размещения;
• большее количество кабелей.
Очевидно, что возрастают материальные затраты на создание схемы и ее стоимость. Вывод – надежнее значит сложнее, следовательно, дороже.
Подвод напряжения комбинированным методом
Способ объединяет два принципа – шлейф и радиальное подключение – и учитывает местные условия. За счет правильного подбора нагрузок создается разумная экономия средств (рис. 3).

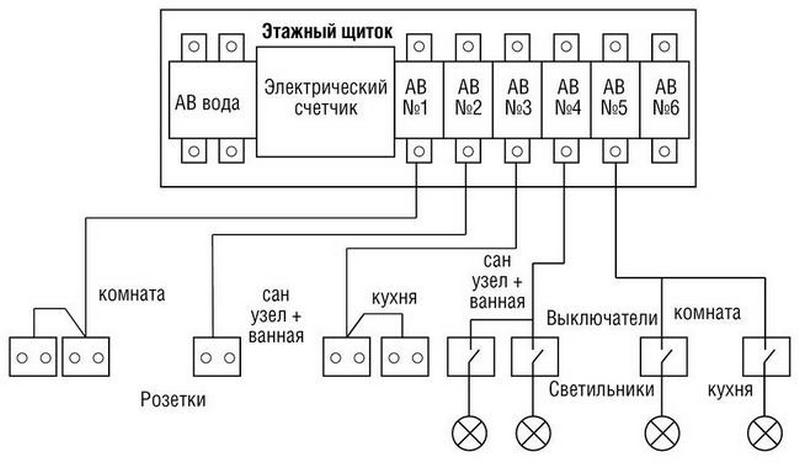

Рис. 3. Принципиальная схема разводки электропроводки комбинированным методом
Принципы прокладки кабельных магистралей
Какая бы схема электрических соединений ни была выбрана, для ее реализации необходимо соединить потребителей и автоматы квартирного щитка проводами.
Существуют следующие способы разводки кабелей на строительных конструкциях:
• по потолку;
• на стенах;
• под полом;
• смешанным методом.
Прокладка кабелей по потолку
Традиционная схема, к которой часто прибегают сейчас, показана на рис. 4.

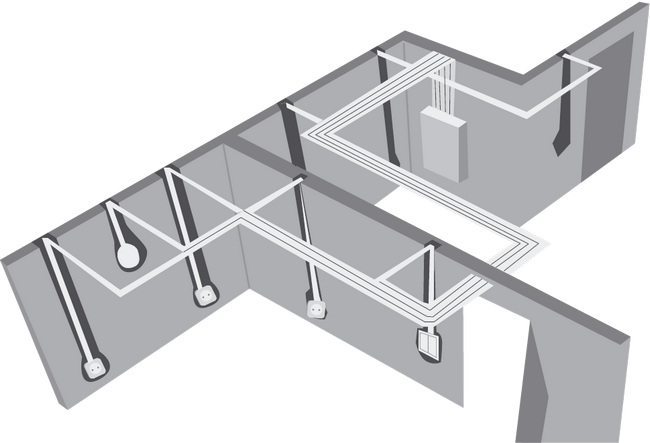

Рис. 4. Схема разводки электропроводки по потолку
Кабели от розеток, выключателей и щитка по вертикальным линиям поднимают к потолку и под ним заходят в потолочное перекрытие. Когда возникает необходимость поворота и подключения проводов к распаечной коробке [1] ,
1
Распределительная, или распаечная коробка – это узел соединения и разветвления проводов, который обеспечивает быстрый доступ к соединениям проводов, подключение и отключение линий проводов, защиту соединений от повреждений (здесь и далее примеч. сост.).
Этот способ позволяет в будущем избежать случайного повреждения скрытой проводки при высверливании стен для крепления полок, картин, элементов декора и т. д. Широкое применение подвесных потолков различных схем сделало такой метод самым распространенным, так как за потолочными элементами без проблем прокладывается практически неограниченное количество кабелей, можно организовать достаточное количество распаечных коробок и точек освещения. Причем при необходимости можно без каких-либо сложностей протянуть дополнительный кабель (интернет, телевизор и т. д). В случае применения потолочных систем «ARMSTRONG» такую процедуру можно производить хоть каждых полчаса.
Прокладка кабелей по стене
Метод напоминает предыдущий, но кабельные линии направляют только по стенам (рис. 5).
На пути электрической магистрали могут встретиться препятствия: трубопроводы водоснабжения, канализации, отопления, газопроводы. Их необходимо обходить, создавая изолирующий воздушный зазор не менее 3 см (рис. 6).

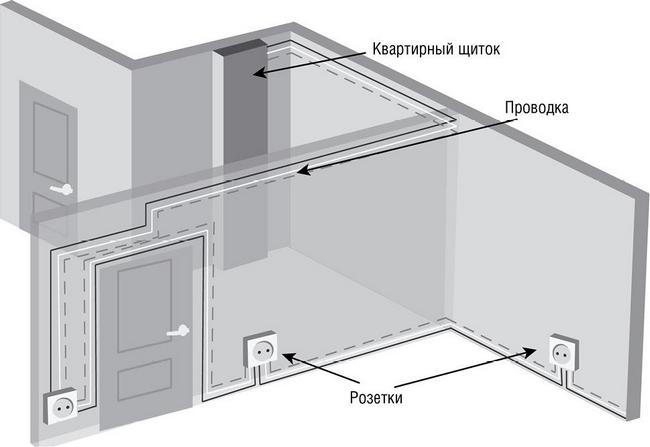

Рис. 5. Схема разводки электропроводки по стене

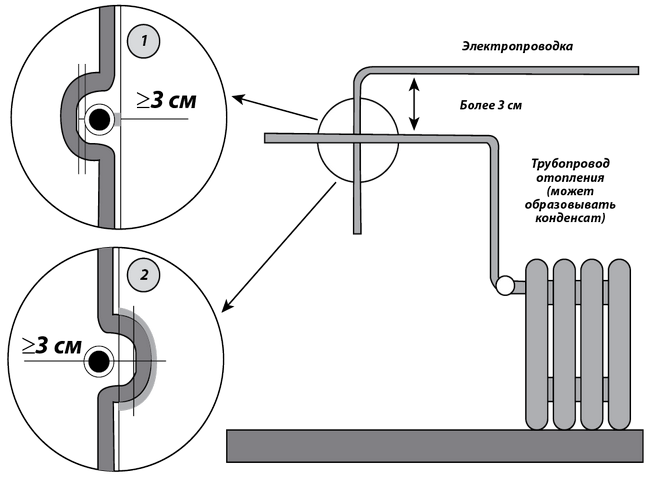

Рис. 6. Монтаж электропроводки около труб
Прокладка кабелей по полу
Этим методом стали пользоваться относительно недавно при строительстве новых зданий (рис. 7). Кабели от квартирного щитка опускают к полу, прокладывают под напольным покрытием или внутри плинтусных систем и защищают от механического воздействия. К розеткам их выводят по вертикали.

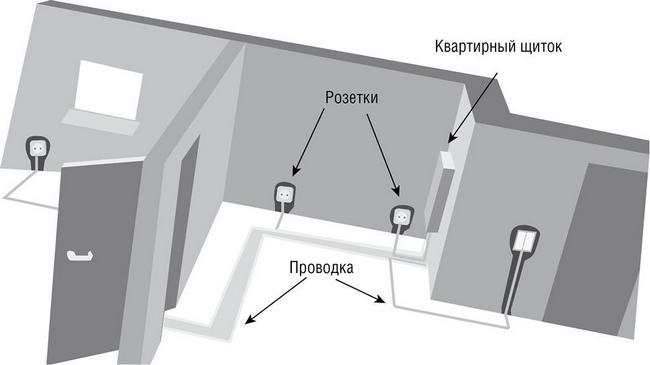

Рис. 7. Схема разводки электропроводки по полу
При соединении розеток шлейфом перемычки прокладывают по полу в трубах или штрабят [2] стены.
Для подключения светильников и выключателей монтируют распаечные коробки.
Особенности прокладки электропроводки в панельных домах
При поточном заводском способе изготовления многоэтажных зданий создаются однотипные шаблоны панелей стен и потолков. Внутри них предусмотрены каналы для прокладки проводов. По технологическим причинам их направление может отличаться от строгой ориентации по вертикали и горизонтали.
2
Штраба – канавка в бетоне, кирпиче или штукатурном слое для прокладки, проводки коммуникаций (электропроводка, трубопроводы).
