Справочник по проектированию электрических сетей

Файбисович Д. Л.

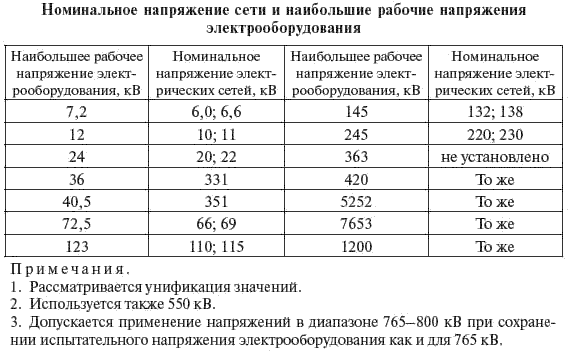

Напряжения 6—10–20—35 кВ предназначены для распределительных сетей в городах, сельской местности и на промышленных предприятиях. Преимущественное распространение имеет напряжение 10 кВ; сети 6 кВ сохраняют значительный удельный вес по протяженности, но, как правило, не развиваются и по возможности заменяются сетями 10 кВ. К этому классу примыкает имеющееся в ГОСТ напряжение 20 кВ, получившее ограниченное распространение (в одном из центральных районов г. Москвы).

Напряжение 35 кВ используется для создания ЦП сетей 10 кВ в сельской местности (реже используется трансформация 35/ 0,4 кВ).

4.2. Принципы

построения схемы электрической сети

Выбор схемы развития электрических сетей заключается в определении:

схем выдачи мощности новых (расширяемых, реконструируемых) электростанций;

пунктов размещения новых ПС, связей между ними (граф сети) и схем присоединения ПС к существующим и вновь сооружаемым сетям;

объема реконструкции существующих линий и ПС, достигших физического или морального износа;

количества и мощности трансформаторов на ПС;

предварительных схем электрических соединений электростанций и ПС;

типа, мощности и размещения компенсирующих и регулирующих устройств;

сечений проводов (конструкций фазы) линий электропередачи;

уровней токов КЗ и мероприятий по их ограничению; экономических показателей развития и функционирования сети.

На современном уровне, при высокой степени охвата обжитой территории страны сетями, речь идет, главным образом, об оптимизации развития существующей электрической сети, при которой необходимо исходить из общих принципов ее построения с учетом перспективы.

Выбор схемы электрических сетей выполняется, как правило, на следующие перспективные уровни:

ЕНЭС — расчетный срок 10 лет;

распределительная сеть — расчетный срок 5 лет;

сеть внешнего электроснабжения промышленных предприятий, электрифицируемых участков железных дорог, перекачивающих станций магистральных нефтепроводов, газопроводов и продуктопроводов, выдачи мощности электростанций и т. п. — сроки ввода в работу (освоения мощности) объекта, с которым связано сооружение проектируемой сети.

Топология электрических сетей развивается в соответствии с географическими условиями, распределением нагрузок и размещением энергоисточников. Многообразие и несхожесть этих условий приводят к большому количеству конфигураций и схем электрической сети, обладающих разными свойствами и технико-экономическими показателями. Оптимальное решение может быть найдено путем технико-экономического сравнения вариантов (см. раздел 6).

Составление наиболее целесообразных вариантов схемы является достаточно сложной задачей, так как при большом количестве пунктов питания и узлов нагрузок количество возможных вариантов получается очень большим. Использование имеющихся компьютерных программ существенно облегчает решение задачи, хотя опыт и искусство проектировщика продолжают оставаться решающим фактором.

Основные требования к схемам сети. При проектировании схем электрических сетей должна обеспечиваться экономичность их развития и функционирования с учетом рационального сочетания сооружаемых элементов сети с действующими. В первую очередь необходимо рассматривать работоспособность действующих сетей при перспективном уровне электрических нагрузок с учетом физического и морального износа линий и ПС и их возможной реконструкции (см. п. 4.10).

Развитие сети должно предусматриваться на основе целесообразности использования технически и экономически обоснованного минимума схемных решений, обеспечивающих построение сети из типовых

унифицированных элементов в соответствии с нормативно-технической документацией по проектированию ПС и линий.

Схема электрической сети должна быть гибкой и обеспечивать сохранение принятых решений по ее развитию при возможных небольших отклонениях:

уровней электрических нагрузок и балансов мощности от планируемых;

трасс ВЛ и площадок ПС от намеченных;

сроков ввода в работу отдельных энергообъектов.

На всех этапах развития сети следует предусматривать возможность ее преобразования с минимальными затратами для достижения конечных схем и параметров линий и ПС.

При проектировании развития сети рекомендуется предусматривать комплексное электроснабжение существующих и перспективных потребителей независимо от их ведомственной принадлежности и формы собственности. При этом рекомендуется учитывать нагрузки других потребителей, расположенных в рассматриваемом районе, а также намечаемых на рассматриваемую перспективу.

При проектировании развития системообразующей сети следует исходить из целесообразности многофункционального назначения вновь сооружаемых линий:

увеличение пропускной способности сети для обеспечения устойчивой и надежной параллельной работы ОЭС;

надежная выдача мощности электростанций;

питание узлов нагрузки.

Рекомендуется избегать прямых связей между электростанциями (без промежуточных отборов мощности), для чего их необходимо прокладывать через крупные узлы нагрузки.

При проектировании развития электрических сетей необходимо обеспечивать снижение потерь электроэнергии до экономически обоснованного уровня.

Схема электрической сети должна допускать возможность эффективного применения современных устройств релейной защиты (РЗ), режимной и противоаварийной автоматики (ПА).

Построение электрической сети должно соответствовать требованиям охраны окружающей среды (см. п. 4.11).

Схема должна обеспечивать оптимальный уровень токов КЗ, значения которых на шинах электростанций и ПС не должны превышать следующих:

Для ограничения уровней токов КЗ следует предусматривать соответствующие схемные и режимные мероприятия.

Особо важным требованием к схеме является обеспечение необходимой надежности, под которой понимается способность выполнять заданные функции, сохраняя эксплуатационные показатели в условиях, оговоренных в нормативных документах. Согласно ПУЭ все электроприемники по требуемой степени надежности разделены на три категории.

Первая категория — электроприемники, нарушение электроснабжения которых может повлечь за собой опасность для жизни людей, угрозу безопасности государства, значительный материальный ущерб, расстройство сложного технологического процесса, нарушение функционирования особо важных элементов коммунального хозяйства, объектов связи и телевидения. Эти электроприемники должны обеспечиваться электроэнергией от двух независимых источников питания (таковыми, в частности, считаются две системы или две секции шин одной ПС, питающейся от двух источников), и перерыв в их электроснабжении может быть допущен только на время автоматического ввода резервного питания.
