Основными причинами снижения экономической эффективности работы отрасли явились проблема неплатежей потребителей за полученную электроэнергию, несовершенство существующих механизмов управления электроэнергетическими предприятиями в новых условиях, а также неурегулированность отношений между странами СНГ в области электроэнергетики. Хотя условия для конкуренции в электроэнергетике России созданы (благодаря акционированию и образованию федерального оптового рынка электроэнергии

и мощности, на котором имеется более 100 собственников электроэнергетических объектов), правила эффективной совместной работы различных собственников, обеспечивающие минимизацию затрат на производство, транспорт и распределение электрической энергии в рамках ЕЭС России разработаны не были.

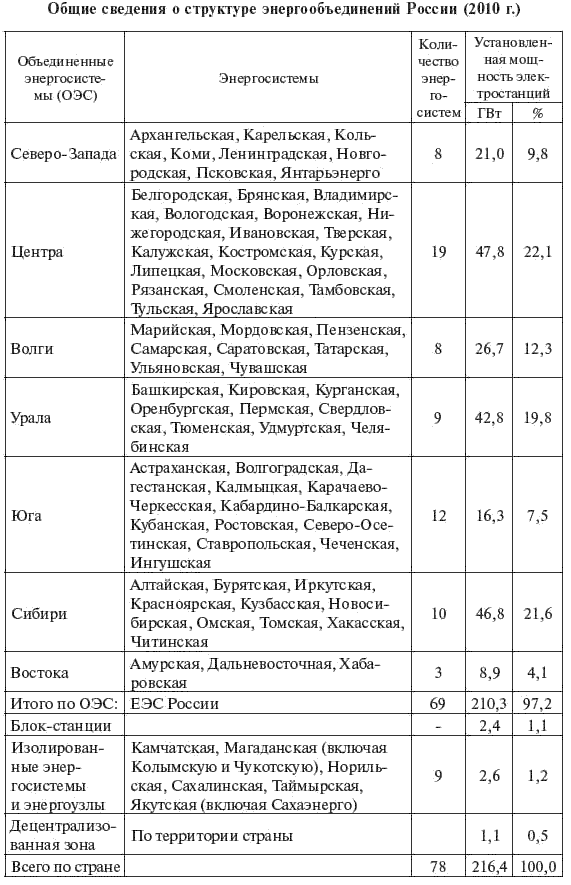

ЕЭС России охватывает всю обжитую территорию страны от западных границ до Дальнего Востока и является крупнейшим в мире централизованно управляемым энергообъединением. В составе ЕЭС России действует семь ОЭС — Северо-Запада, Центра, Волги, Урала, Юга, Сибири и Востока. В настоящее время параллельно работает шесть первых ОЭС. Общие сведения о структуре ОЭС России приведены в табл. 1.2. Энергосистема Калининградской области Янтарь-энерго отделена от России территорией государств Балтии.

ОЭС Востока включает Хабаровскэнерго, Амурэнерго и Дальэнерго, а также южный энергорайон Якутии.

На территории России действует ряд изолированных энергосистем и энергорайонов. Электроснабжение потребителей Таймырского автономного округа осуществляется Таймырэнерго и Норильскэнерго. В зоне Дальнего Востока работают Камчатская, Сахалинская, Якутская и Магаданская энергосистемы. В состав последней входит Чукотскэнерго и Колымэнерго; Якутская энергосистема включает Сахаэнерго.

Всего на начало 2010 г. на территории России работают 78 энергосистем и энергорайонов, из них в составе ЕЭС России — 69 энергосистем.

Таблица 1.2

В кризисный период (1990-е гг.) в стране существенно уменьшился объем потребления электроэнергии. На начало века общее положение в отрасли характеризовалось следующим:

процесс обновления мощностей практически остановился;

по технологическим показателям (удельный расход топлива, средний КПД оборудования, рабочая мощность электростанций) российские энергокомпании отставали от своих аналогов в развитых странах;

отсутствовали стимулы к повышению эффективности режимов производства и потребления электроэнергии;

в отдельных регионах имели место частые перебои энергоснабжения;

существовала высокая вероятность крупных аварийных отключений;

отсутствовала платежная дисциплина;

доступ на рынок электроэнергии был закрыт для новых независимых участников.

Отмеченные негативные явления определили необходимость проведения масштабных преобразований в электроэнергетике, которые создали бы стимулы для повышения эффективности работы энергокомпаний и позволили существенно увеличить объем необходимых инвестиций в отрасли. В противном случае при дальнейшем расширении внешнеэкономического сотрудничества российские предприятия проиграли бы экономическое соревнование не только на зарубежных рынках, но и на внутреннем рынке страны. Такие преобразования требуют значительных инвестиций. На развитие отрасли до 2011 г. РАО «ЕЭС России» было запланировано потратить свыше 3 трлн руб. При этом более половины средств должны быть обеспечены новыми отечественными и иностранными инвесторами. Намеченные преобразования в отрасли касаются прежде всего развития

генерирующего комплекса страны, на долю которого приходится основная часть необходимых инвестиций.

По плану реформы, проводимой с 2003 г., электростанции были разделены на три группы. В первую группу входят государственные генерирующие компании, объединяющие все атомные (концерн «Росэнергоатом») и гидростанции (ОАО «Гидро ОГК», с 2008 г. — ОАО «РусГидро»). На долю этих компаний приходится около четверти электроэнергии, поступающей на оптовый рынок.

Вторая группа — территориальные генерирующие компании (ТГК), главный продукт электростанций которых — тепловая, а не электрическая энергия. Эти электростанции сгруппированы по территориальному принципу.

Третья часть — генерирующие компании оптового рынка (ОГК) — включают крупные электростанции страны. Эта группа компаний формирует цены на оптовом рынке, где электроэнергию приобретают крупнейшие потребители. Чтобы избежать монополии на производство электроэнергии в отдельных регионах в состав каждой ОГК включены электростанции, расположенные в разных районах страны.

В 2008 г. закончено формирование целевой структуры всех ОГК и ТГК, в основном завершена организация компании «РусГидро».

Магистральные электрические сети (напряжением 220 кВ и выше) перешли под контроль Федеральной сетевой компании (ФСК), распределительные сети интегрированы в межрегиональные сетевые компании (МРСК). Функции и активы региональных диспетчерских управлений переданы общероссийскому системному оператору.

РАО «ЕЭС России» в целом выполнило поставленные задачи по реформированию отрасли и в 2008 г. прекратило свое существование.

АО-энерго сохраняются только в изолированно работающих энергосистемах страны (Сахалинэнерго, Камчатскэнерго и др.).

1.2. Основные сведения о развитии электрических сетей энергосистем

Одним из важнейших показателей уровня электроэнергетики страны является развитие электрических сетей — линий электропередачи и подстанций (ПС). От электростанций мощностью в несколько миллионов киловатт каждая протянулись на тысячу и более километров к промышленным центрам линии электропередачи сверхвысокого напряжения (СВН) — 500–750—1150 кВ.

Общая протяженность воздушных линий электропередачи (ВЛ) напряжением 110 кВ и выше на начало 2010 г. в одноцепном исчислении составила по стране 461,7 тыс. км, а установленная мощность ПС — 691,4 млн кВА, в том числе на отраслевых ПС, обеспечивающих электроснабжение тяговых ПС электрифицированных участков железных дорог, насосных и компрессорных станций нефте-и газопроводов, металлургических заводов и других потребителей электроэнергии, установлено около 100 млн кВА трансформаторной мощности.

Структура электрической сети и динамика ее роста за последние годы приведена в табл. 1.3. Столь огромное электросетевое хозяйство формировалось и развивалось в соответствии с потребностью народного хозяйства страны в течение многих десятилетий.

Первая ВЛ напряжением 110 кВ в России была построена в 1922 г. для передачи мощности от Каширской ГРЭС в Москву. С вводом в работу этой ВЛ было положено начало развитию электрической сети страны. Для обеспечения передачи мощности от Нижне-Свирской ГЭС в Ленинград в 1933 г. была введена в работу первая ВЛ 220 кВ. В современном понимании электрические сети начали развиваться высокими темпами только со второй половины 1950-х гг., что связано с завершением работ по восстановлению народного хозяйства после Великой Отечественной войны, устойчивым характером роста спроса на электроэнергию, развитием генерирующего комплекса электроэнергетики и формированием энергосистем.
